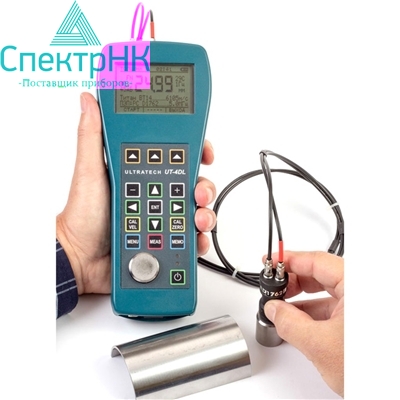

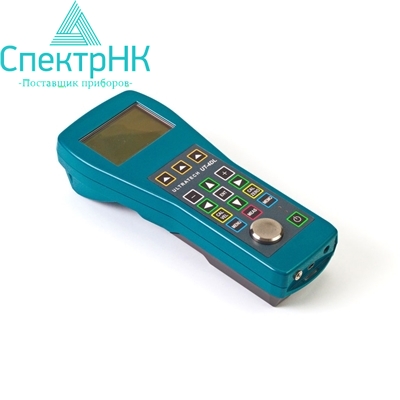

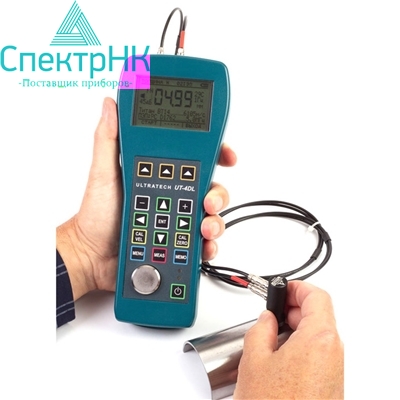

Ультразвуковой толщиномер UT-4DL

UT-4DL — является ультразвуковым толщиномером общего применения для ручного контроля, защищенным от попадания внутрь пыли, виброустойчивого исполнения, принцип работы которого основан на взаимодействии с изделием излучаемых в него импульсных ультразвуковых колебаний пьезоэлектрическими преобразователями через промежуточные контактные звукопроводящие среды.

Благодаря применению инновационных технологий, качеству изготовления, точности, приемлемой стоимости и простоте управления, толщиномер UT-4DL является удобным и экономичным средством мониторинга за изменением толщины стенок ответственных изделий в процессе их эксплуатации.

Эргономичный дизайн, небольшой вес и удобная клавиатура с цветовой кодировкой клавиш дают возможность оператору одновременно удерживать и управлять электронным блоком толщиномера одной рукой, что делает комфортным проведение измерений другой рукой, обеспечивая высокие показатели производительности и точности измерений.

Назначение

Толщиномер предназначен для измерения толщины изделий в процессе проведения ультразвукового (УЗ) неразрушающего контроля (НК) при одностороннем доступе к ним, изготовленных из металлов, металлических сплавов, стекла, пластиков со скоростью распространения продольных УЗ-колебаний в них от 1000 до 19999 м/с и затуханием ультразвуковых колебаний (УЗК) на частоте 2,5 МГц не более 30 дБ/м.

В режиме УЗ-тестера толщиномер позволяет измерять:

  • скорость распространения продольных УЗК в диапазоне от 1000 до 9999 м/с в материале изделий известной толщины;
  • временной интервал распространения УЗК в изделиях от поверхности ввода до задней поверхности в диапазоне от 0,1 до 50,0 мкс.

Области применения толщиномера:

  • измерение толщины стенок емкостей (котлов, баллонов, сосудов и др.), в том числе работающих под давлением, а также труб, трубопроводов;
  • измерение толщин при инспекционных обследованиях мостовых, корпусных, транспортных и других конструкций;
  • измерение толщин изделий из черных и цветных металлов, из сплавов, с гладкими или грубыми, корродированными поверхностями;
  • измерение толщин изделий из пластмасс и других материалов со средним затуханием УЗ-колебаний в процессе эксплуатации или изготовления указанных выше объектов контроля (ОК), конструкций, изделий на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и др. предприятиях.

С толщиномером должны использоваться контактные прямые раздельно-совмещенные пьезоэлектрические преобразователи (ПЭП) с плоской рабочей поверхностью согласно ГОСТ Р 55725 и номинальными значениями эффективной рабочей частоты УЗ-колебаний из диапазона от 2,5 до 10,0 МГц.

Отличительные особенности

Толщиномер обладает расширенным рядом функциональных возможностей:

  • Выбора ПЭП с требуемыми параметрами из базы ПЭП толщиномера
  • Автоматического распознавания диалоговых ПЭП, считывания их данных в память
  • Компенсации «нуля» подключенного ПЭП путем выполнения Р0 теста
  • Автоматической коррекции погрешности V-образной траектории УЗ луча ПЭП
  • Выбора скорости УЗК из базы предустановленных в толщиномере (40 значений)
  • Запоминания измеренной или введенной скорости УЗК (до 30 значений)
  • Установки толщины образца для калибровки толщиномера по скорости УЗК
  • Высокоточной нулевой калибровки - 1Point
  • Совместной высокоточной нулевой калибровки и калибровки по скорости УЗК - 2Point
  • Настройки параметров зоны контроля для вида измерения - толщина HS
  • Настройки параметров заданных допусков для вида измерения - толщина НТ
  • Настройки условий срабатывания пороговой сигнализации АСД
  • Выбора частоты цикла измерения и ускоренного измерения с частотой до 16 Гц
  • Сохранения/сброса последнего измеренного значения на экране ЖК-индикатора
  • Выбора амплитуды зондирующего импульса
  • Оперативной настройки усиления и функции ВАРУ приемника
  • Установки порога срабатывания дискриминатора измерительной схемы
  • Маскирования нежелательных шумов входного участка в приемнике
  • Многоуровневой индикации качества акустического контакта
  • Сохранения, просмотра до 15000 измерений в энергонезависимой памяти регистратора
  • Связи с внешним компьютером по высокоскоростному последовательному USB-порту
  • Световой, звуковой и вибрационной сигнализации режимов работы
  • Мониторинга и индикации ресурса батареи электропитания
  • Автоматического отключения питания прибора при разряде батареи
  • Автоматического отключения подсветки экрана ЖК-индикатора
  • Автоматического отключения режима измерения
  • Автоматического отключения питания прибора через заданный интервал времени
  • Регулировки контрастности изображения и яркости подсветки ЖК-индикатора
  • Мониторинга времени: «календарь», «часы», «будильник», «таймер»
  • Функцией «виртуальная клавиатура» для редакторов материалов и файлов данных
  • Функциями: «информационная страница», «сервисная страница», «factory-reset»
  • Функцией измерения температуры окружающего воздуха

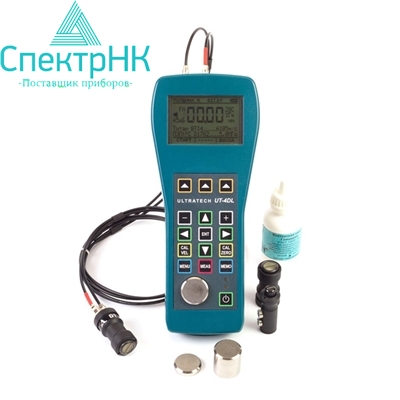

Комплект поставки

  • Электронный блок со встроенным зарядным устройством

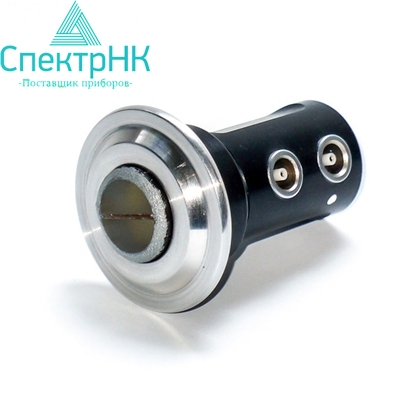

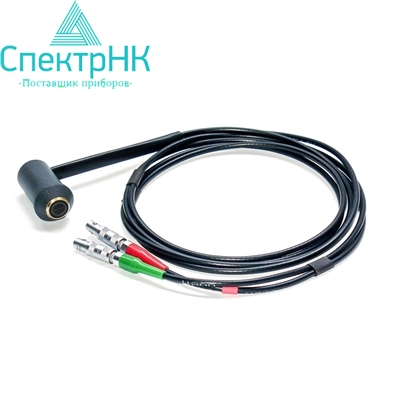

  • Преобразователь П112-5,0-12/2-Б
  • Кабель «прибор-ПЭП» LEMO-LEMO 00.250 двойной; длиной 1,2м
  • Кабель «прибор-ПК» USB (тип А) - USB (тип мини-В), длиной 1,8м
  • Сетевой адаптер (~220В/=12В, 1А) с кабелем и разъем DC-jack 2,1х5,5 мм
  • Батарея электропитания

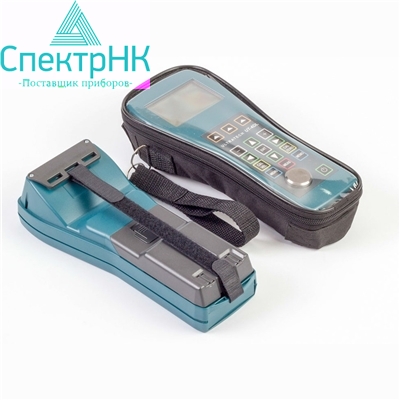

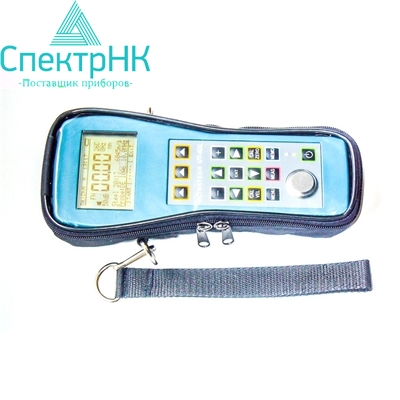

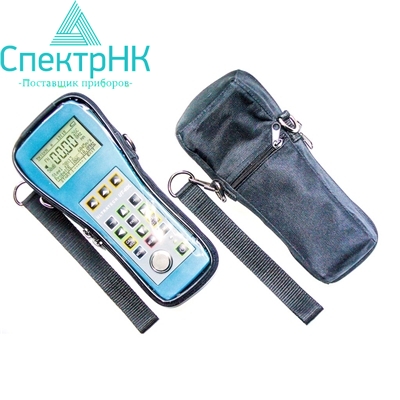

  • Сумка (футляр мягкий) для электронного блока и аксессуаров
  • Паспорт
  • Компакт диск / флеш-накопитель с документацией и интерфейсной программой

Дополнительные комплектующие и аксессуары:

  • Преобразователь П112-10,0-6/2-А
  • Преобразователь П112-10,0-4х4-Б
  • Преобразователь П112-5,0-10/2-А
  • Преобразователь П112-5,0-12/2-Б
  • Преобразователь П112-2,5-12/2-Б

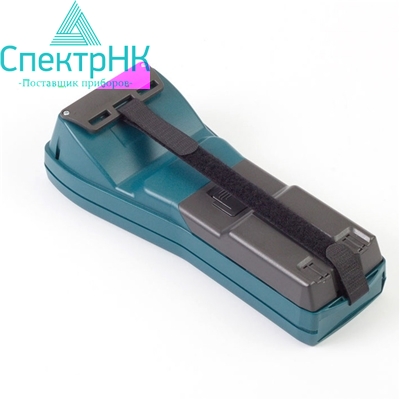

  • Защитный чехол для электронного блока

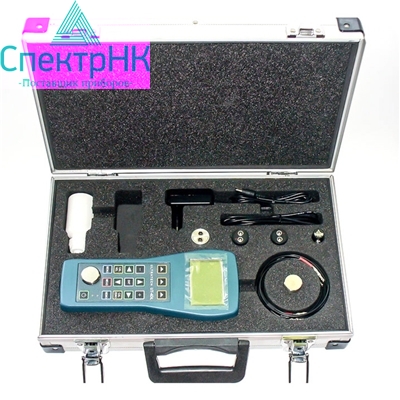

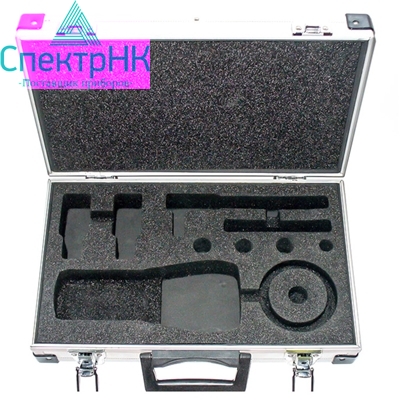

  • Кейс (тара транспортировочная) для электронного блока, аксессуаров
  • Контактная смазка во флаконе с дозатором, 50 мл
  • Руководство по эксплуатации (на бумажном носителе)

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Толщиномер ультразвуковой UT-4DL прошел сертификацию и включен в Государственный реестр средств измерений Российской Федерации под регистрационным № 65716-16

Свидетельство об утверждении типа средств измерений RU.C.27.195.А № 64181 выдано 02.12.2016 года Федеральным агентством по техническому регулированию и метрологии.

Технические характеристики

Показатели назначения и метрологические характеристики

Значение

Диапазон измерений толщины1) (для стали и алюминия), мм

от 0,6 до 300,0

Диапазон номинальных значений эффективной рабочей частоты УЗК для ПЭП, МГц

от 2,5 до 10,0

Дискретность индикации толщины, мм:

в диапазоне от 0,6 до 99,99 мм

0,01 / 0,1

в диапазоне от 100,0 до 300,0 мм

0,1

Диапазон задания значений скорости продольных УЗК, м/с

от 1000 до 19999

Диапазон измерений скорости продольных УЗК (для толщин от 10,0 до 80,0 мм), м/с

от 1000 до 9999

Дискретность индикации скорости продольных УЗК, м/с

1

Диапазон измерений в режиме тестера временного интервала распространения УЗК, мкс

от 0,1 до 50,0

Дискретность индикации временного интервала распространения УЗК, мкс

0,001 / 0,01

Предел допускаемой основной абсолютной погрешности измерения толщины для всех ПЭП (Rz ≤ 40мкм при 20 oC), мм

в диапазоне от 0,6 до 300,0 мм при дискретности индикации 0,1 мм

±(0,1+0,003•Нх)

в диапазоне от 0,6 до 99,99 мм при дискретности индикации 0,01 мм

±(0,05+0,003 Нх),

где Нх – значение толщины

измеряемого образца, мм

Максимально допустимая шероховатость поверхности со стороны ввода УЗК1) Rz, мкм, не более

160

Минимальный радиус кривизны1) ОК при толщине стенки 1,5 мм, мм, не менее

10

Частота полного цикла измерения с обновлением экрана, Гц

1; 8; 16

Характеристики электропитания и энергопотребления2)

Электропитание от батареи электропитания со следующими характеристиками

4х1,2В «АА»; 2,45Ач

Электропитание от внешнего сетевого адаптера с параметрами

~220В /=12В; 1,0А

Время быстрого заряда батареи электропитания от зарядного устройства, ч, не более

2,5

Функция автоматического отключения электропитания, мин

откл.; 5; 10; 15; 30

Время непрерывной работы от батареи электропитания без ее замены, ч

25

Конструктивные показатели, дополнительные характеристики2)

Масса электронного блока толщиномера с батареей электропитания, кг, не более

0,65

Габаритные размеры электронного блока (длина х ширина х высота), мм, не более

230х98х55

Тип цифрового отсчетного устройства / тип подсветки экрана

графический ЖК / LED

Емкость энергонезависимой памяти встроенного регистратора данных, ячеек

15000

Используемый тип универсального последовательного интерфейса

USB 2.0 client

Показатели стойкости к внешним воздействиям и надежности2)

Диапазон температур при эксплуатации, ºС

от – 5 до + 45

Степень защиты от попадания внутрь толщиномера твердых тел и воды (код IP)

IP53

Средний срок службы без преобразователей с учетом техобслуживания, лет, не менее

8

1) – зависит от типа используемого пьезоэлектрического преобразователя

2) - отдельные характеристики в результате модификации могут быть изменены без специального уведомления

Интерфейсная программа UltraScanТМ

С помощью интерфейсной программы UltraScanТМ (приложение, работающее в ОС Windows), входящей в комплектацию поставки, обеспечивается работа внешнего компьютера с толщиномером через последовательный интерфейс USB-порта.

Программа UltraScanТМ предназначена для:

  • считывания из памяти толщиномера, просмотра, архивации на внешних накопителях, редактирования и загрузки обратно в память баз данных и отдельных файлов замеров толщины, параметров диалоговых ПЭП, баз материалов;
  • экспорта отдельных файлов замеров толщины в форматы *.xls, *.csv для дальнейшего анализа, статистической обработки и создания специальных файлов обзоров сложных по конструкции исследуемых объектов;
  • создания с использованием отдельных файлов замеров толщины заключений утвержденной формы по результатам тощинометрии, предварительного их просмотра, распечатки на бумаге (формат А4) и сохранения их на накопителях компьютера;
  • считывания из памяти толщиномера параметров встроенного программного обеспечения, значения цифрового идентификатора, получения «снимков» изображения с экрана толщиномера.

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
