Ультразвуковой толщиномер турбинных лопаток УДТ-45

Ультразвуковой толщиномер турбинных лопаток УДТ-45

УДТ-45 – универсальный комплекс толщинометрии тонкостенных и сложнопрофильных изделий. Прибор позволяет производить высокоточный и достоверный контроль толщины в режиме радиосигнала.

Профессиональный толщиномер УДТ-45 используется в различных отраслях промышленности. Комплекс оборудован системой автоматического документооборота, что позволяет сразу выводить результаты измерений любым удобным способом. Прибор предназначен для обнаружения дефектов в готовых изделиях и сварных соединениях, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний (УЗК) в материале. Прибор позволяет реализовать любые современные методики контроля.

 Отличительные особенности:

• развертка от 1 до 5 мкс;
• широкополосный усилитель 0,5 – 15 МГц, фильтры на 1,25; 2,5; 5 и 10 МГц;
• регулировка усиления 90 дБ;
• импульс возбуждения прямоугольный 200В, с регулируемой длительностью;
• отображение сигналов в реальном недетектированном виде;
• две зоны контроля;
• измерение толщины по переходу через «0»;
• точность индикации толщины: 0,01;
• специальные малогабаритные преобразователи с малой контактной поверхностью;
• интерфейс USB;
• питание от сети 220В.

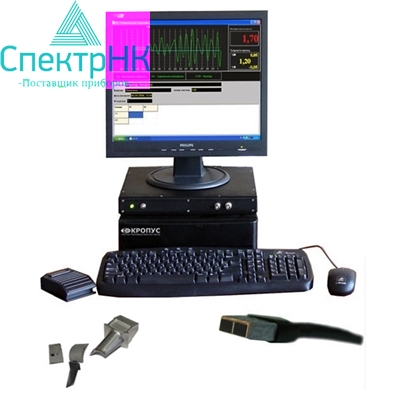

Комплект поставки

• Измерительный блок толщинометра
• Блок питания 220В
• Специализированный ПК с TFT монитором 17’’
• Принтер
• Педаль для управления сохранением результатов
• Соединительные кабели
• Программное обеспечение
• Преобразователь П121-10-ММ  (2 шт.)
• Упаковка

Дополнительные аксессуары:

• УЗ-преобразователи
• Образцы толщины

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Толщиномер имеет сертификат Госстандарта РФ RU.C.27.003.A № 31488 и внесен в реестр средств измерений под № 37664-08.

Дополнительно

Очень серьезным оборудованием является толщиномер УДТ-45, это комплекс для диагностики различных объектов с тонкими стенками и сложными профилями (в их числе и турбинные лопатки самых разных видов). С ним оператор сможет работать, как в цеховых, так и в лабораторных условиях.

Толщиномер УДТ-45 – это высокоточное и производительное оборудование, которое позволяет проводить эффективную проверку оперативно и с показателями высокой результативности. Наиболее подходящей деятельностью для данного набора устройств является поиск разнообразных дефектов в сварных и прочих объектах, вычисление глубины и их расположения, определение параметров толщины и скорости движения УЗ волн.

В УДТ-45 в автоматическом режиме ведется таблица с указанием определенных показателей толщин, чертежных и технологических допусков в каждой точке, с функцией автозаполнения. Полученные данные, при необходимости, можно выделять. Фиксирование результатов в памяти прибора происходит по типам объектов с присваиванием даты проверки. Предусмотрена также печать протоколов диагностики по каждому изделию или группе.

Комплекс имеет множество опций, такие как АРК, ВРЧ и автономные области проверки с индивидуальной логикой, диагностика амплитуд сигналов производится в интервале до ста двадцати децибел.

К особенностям толщиномера также относится развертка от 1 до 5 мкс, диагностика толщин от 0,35 до 0,4 мм, наличие широкополосного усилителя с поддерживаемым интервалом 0,5 – 15 МГц, фильтров на 1,25, 2,5, 5 и 10 МГц. Регулировка усиления на 90 дБ. Прибор выдерживает температуру от +10°С до +50°С. А его габариты: 600х500х600 мм, вес: 15 кг.

Диагностический комплекс толщиномер УДТ-45 это современный представитель высокоэффективных измерительных технологий.
