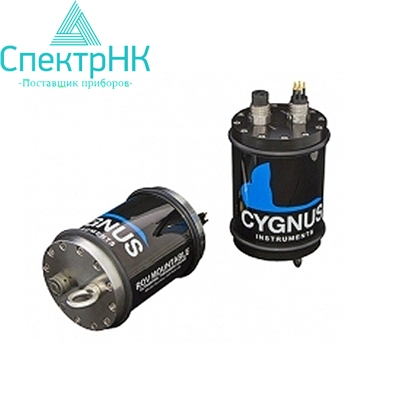

Ультразвуковой толщиномер Cygnus ROV Mountable

Ультразвуковой толщиномер Cygnus ROV Mountable

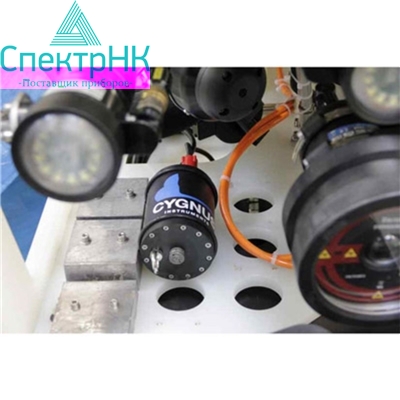

Многофункциональный эхо-ультразвуковой толщиномер Cygnus ROV Mountable разработан специально для ROV - телеуправляемых необитаемых подводных аппаратов. Измеритель толщины выпускается в двух вариантах: на номинальные глубины 2000 м и 4000 м. Прибор предназначен для измерения толщины металла через покрытие в самых суровых условиях эксплуатации.

Выделенное программное обеспечение показывает даты, время и толщину на поверхности, которые могут быть зарегистрированы или сохранены. Кроме того, имеется ретранслятор Topside (TSR), позволяющий удаленно отображать измерения толщины и накладывать их на видеосигнал. Это позволяет выводить измерения на экран монитора ROV-камеры.

Отличительные особенности:

• Выпускается в двух моделях с различной номинальной глубиной: M5-ROV-2K (2000 м) и M5-ROV-4K (4000 м).
• Возможность выбора режима толстых покрытий (Deep Coat) для измерения толщины металла под покрытием до 20 мм.
• Поставляется с ПО CygLink, позволяющим отображать и регистрировать измерения толщины от ROV на на ПК, которые затем могут быть сохранены в файл и распечатаны.
• CygLink имеет два типа сохранения данных: быстрая запись для простой записи данных и структурированный режим с четырьмя шаблонами записи.
• Возможность отправки данных через соединение RS-422 на поверхность. Прибор может работать с кабелем до 1200 м.
• Простая калибровка на поверхности с помощью ПО CygLink или устройства Topside Repeater (TSR).

Комплект поставки

• Толщиномер Cygnus ROV Mountable
• Кабели питания и данных
• Кабель зонда (5 м)
• USB конвертер RS-422 и RS-232
• ПО CygLink
• Мембранная смазка
• Сменные мембраны
• Ключ для кольцевой фиксации мембран
• Сменные о-кольца
• Тестовый блок 15 mm
• Сменные 1А зажимы
• Ключ 3 мм
• Силиконовая смазка
• Кейс для переноски

Дополнительные принадлежности

Репитер TOPSIDE CYGNUS

Репитер Cygnus Topside Repeater (TSR) доступен как опция и имеет возможность отображать измерения толщины дистанционно и накладывать их на видеосигнал. Это позволяет транслировать измерения на экран монитора ROV-камеры.

Решения для обработки преобразователей

Обработчик Cygnus G1 для наблюдения, осмотра и легкой работы подводных аппаратов класса ROV: обработчик преобразователя Cygnus G1 предназначен для использования в ROV-системах наблюдения, контроля и освещения. Он изготовлен из легкого и прочного ацетального сплава. Он оснащен регулируемым монтажным кронштейном, позволяющим оптимально позиционировать ультразвуковой преобразователь. УЗ преобразователь расположен на шарнирном кронштейне, который допускает до 15 градусов движения в обеих плоскостях, что позволяет автоматически выравнивать поверхность преобразователя с измерительной поверхностью, что облегчает работу пилота ROV.

Обработчик Cygnus S1 для инспекции корпуса судна ROV: в дополнение к диапазону толщиномеров Cygnus ROW Mountable, обработчик преобразователя Cygnus S1 разработан для использования в инспекционных и средних ROV, выполняющих осмотры корабля.

Обработчик Cygnus W1 ROV: в дополнение к толщиномеру Cygnus ROV Mounted, обработчик Cygnus W1 был разработан, чтобы предложить решение для обработки преобразователей для работы с толстым слоем рабочей массы ROV.

Внимание! Производитель оставляет за собой право изменить комплект поставки.
