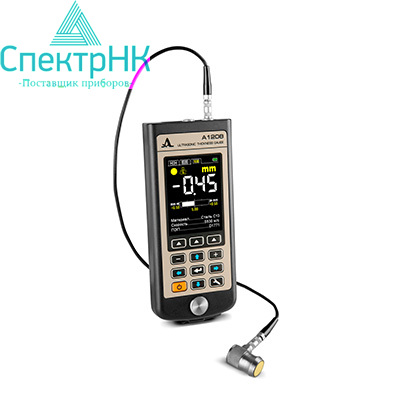

Толщиномер А1208

Тип оборудования: Ультразвуковой морозоустойчивый толщиномер

Страна производитель: Россия

Серия: А1208

Модель: А1208

Ультразвуковой морозоустойчивый толщиномер А1208 предназначен для измерения толщины изделий из металла, пластика, стенок труб, а так же изделий с высоким затуханием ультразвука.

Назначение толщиномера А1208

Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука в сложных климатических условиях (от -30 до +50). Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями.

Использование прямого совмещенного преобразователя S3567 2.5A0D10CL с износостойким протектором позволяет:

• Проводить толщинометрию толстостенных изделий из металла, чугуна, пластика и других материалов с высоким затуханием ультразвука.
• Измерять толщину металлических изделий через лакокрасочное покрытие. При толщине покрытия 1 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины объекта контроля без учета покрытия.
• Проводить сканирование объекта контроля.
• Преобразователь S3567 2.5A0D10CL работоспособен при температурах от - 20 до + 50.

Использование раздельно-совмещенного преобразователя D2763 10A0D6CL обеспечивает поиск мест язвенной коррозии и измерение толщин тонкостенных труб малого диаметра (от 20 мм). Преобразователь D2763 10A0D6CL работоспособен при температурах от - 30 до + 50.

Принцип действия устройства

Принцип действия толщиномера А1208 заключается в измерении времени прохода ультразвуковых колебаний через изделие от одной поверхности до другой, которое пересчитывается в значение толщины изделия.

Для излучения УЗ импульсов имеется преобразователь, который устанавливается на поверхность изделия в том месте, где необходимо измерить толщину.  Преобразователь имеет острую характеристику направленности излучения и приема ультразвука, поэтому толщина изделия определяется непосредственно под местом установки УЗ преобразователя. Если поверхность, противоположная той, на которую установлен преобразователь, имеет впадины, то ультрозвуковые импульсы отражаются от них и толщина определяется каксамое кратчайшее расстояние от внешней поверхности до этих впадин.

Особенности

• Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
• Встроенный литиевый аккумулятор.
• Время непрерывной работы - 9 ч.
• Большой, информативный, цветной TFT дисплей.
• Дискретность индикации измерений 0,01 или 0,1 мм.
• Автоматическое определение скорости ультразвука на объекте известной толщины. Энергонезависимая память на 50000 измерений.
• Звуковая и виброиндикация.
• Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
• Передача данных на ПК через USB кабель
• Программное обеспечение для приема данных из прибора и сохранения их на ПК.

Режимы работы

Режим НОРМА

Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).

Особенности

• Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
• Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
  Наглядное представление шкалы глубиномера.

Режим ПАМЯТЬ

Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).

Особенности

• Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
• Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

Режим ДОПУСК

Применяется для оперативного определения отклонения толщины изделий от установленного номинального значения. Этим режимом удобно пользоваться, когда в нормативных документах указаны допустимые отклонения от нормы.

Особенности

• Реультаты измерения отображаются в виде разности между номинальной и реальной толщиной объекта контроля.
• Возможность установки диапазона срабатывания АСД при отклонении результатов измерений от допустимых значений.
• Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
• Направления отклонения результата ихмерений от номинального. Если перед результатом измерений стоит знак "плюс", значит объект контроля толще номинала на указанное значение, если знак "минус" - тоньше.
• Наглядное графическое представление шкалы результатов измерений с отображением номинальной толщины объекта и допустимых значений минимального и максимального отклонения от номинала, установленных в меню прибора.

Базовый комплект толщиномера А1208

• A1208 - электронный блок ультразвукового толщиномера со встроенным аккумулятором
• Кабель LEMO-LEMO одинарный 1,2 м
• Преобразователь S3567 2.5A0D10CL
• Сетевой адаптер 220 В-USB
• Кабель USB A-Micro B
• Компакт диск с документацией и ПО
• Чехол Т12
• Гель УЗ -30...+100, 0,1 кг
• Жесткий кейс Т12
