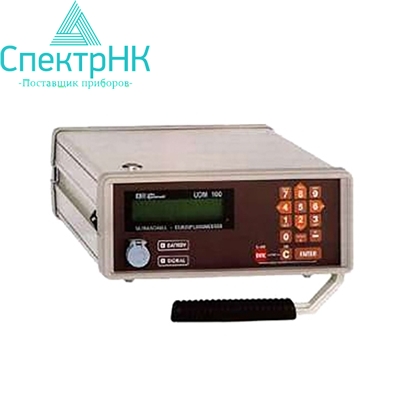

Ультразвуковой расходомер UDM 100

Ультразвуковой расходомер UDM 100

Снят с производства. Замена - ультразвуковой расходомер UDM 200М, расходомер UDM 200P

Расходомер UDM 100 можно применять как в переносном, так и в стационарном варианте. Предназначен для определения направления потока и объема протекающей жидкости в трубопроводах.

Измерение производится на внешней стороне трубы и без внедрения в поток жидкости, проходящей внутри трубы. Измерение расхода таким методом необходимо, например, при определении мощности насоса или определении нулевого потребления при анализе потерь воды.

Также может быть измерена скорость потока жидкости для того, чтобы, например, избежать отложений на стенках труб или с помощью минимальной скорости течения жидкости в водопроводах с питьевой водой поддерживать ее качество.

С помощью одного или двух датчиков PT 100 опционально возможно измерение температуры или расхода тепла.

Принцип действия расходомера:

Ультразвуковой расходомер работает на принципе измерения разности времени прохождения звука закрепленными ультразвуковыми датчиками. В зависимости от поперечного сечения трубы, два датчика располагаются или рядом друг с другом (отраженное измерение), или напротив друг друга (просвечивающее измерение). Эти интеллектуальные датчики следят также затем, чтобы при смене прибора не производить новую калибровку, так как их собственная калибровочная информация занесена в память.

Свободно устанавливаемое время измерения позволяет производить ночные измерения без необходимости привлечения линейного персонала. В качестве языка меню можно выбрать немецкий, английский или французский.

Отличительные особенности:

• Измерения на толстых стенках и самокалибрующиеся датчики
• Выдача результатов измерения с помощью встроенного принтера протокола
• Аналоговые выходы (напряжение, ток и частота)
• Вычислитель расхода тепла
• Интеллектуальные датчики (нет необходимости в калибровке)
• ПК интерфейс RS 232

Возможные модернизации расходомера:

• Аналоговый выход 0/4...20 мA
• Выход частоты 0...1 кГц
• Измерение толщины стенки
• Вычислитель расхода тепла
• Принтер протокола



Комплект поставки

• Расходомер
• Сдвоенный датчик 25 - 1000 мм
• Устройство подключения
• Сетевое и зарядное устройство
• Контактная паста

Принадлежности:

• Программное обеспечение
• Интерфейсный кабель
• Принтер протокола
• Кабель-удлинитель датчиков
• Шина крепления датчиков
• Датчики высокой температуры

Внимание! Производитель оставляет за собой право изменить комплект поставки.
