Ультразвуковой расходомер сточных вод ЭХО-Р-02

Ультразвуковой расходомер сточных вод ЭХО-Р-02

Расходомер ЭХО-Р-02 — это ультразвуковой прибор с акустическим преобразователем для учета стоков в открытых каналах, оборудованных специальными измерительными лотками. Он также используется в безнапорных трубопроводах диаметром от 10 см и более.

Сфера его применения:

• очистные сооружения;
• канализационные сети;
• трубопроводы промпредприятий и др.

Устройство обладает функцией автоматического контроля мгновенного расхода жидкости. Оно работает в автоматическом режиме и удобно для контроля ситуации.

Принцип действия и особенности ультразвукового расходомера сточных вод ЭХО-Р-02

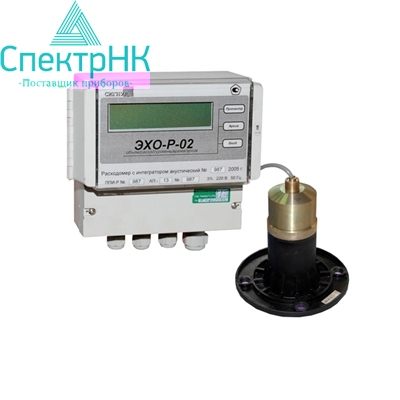

Прибор состоит из двух основных узлов: электронного блока ППИ-Р и акустического преобразователя АП-11. Принцип действия основан на бесконтактном методе определения расхода жидкости посредством ультразвука.

Аппарат устанавливается:

• над измерительным лотком, если замеры выполняются в открытом канале;
• на поверхности трубы при измерениях в безнапорном водопроводе.

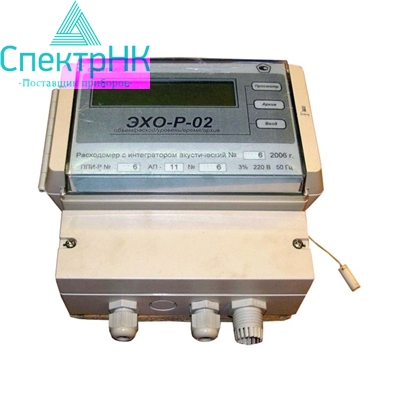

Для визуализации результатов замеров прибор снабжен удобным ЖК-дисплеем. На нем отображаются текущие значения замеряемых величин:

• мгновенный расход жидкости;
• уровень;
• время (часы, минуты);
• дата (число, месяц, год).

Конструкцией такого ультразвукового расходомера сточных вод предусмотрена функция самодиагностики. Это позволяет ему самостоятельно выявлять неисправности и демонстрировать полученную информацию на мониторе в виде «ошибки».

На ЖК-дисплей также может выводиться информация из архива. Объем суточной памяти составляет не менее 2200 замеров или 6 лет работы. Часовой архив вмещает от 2500 значений или 100 суток. В памяти также фиксируются перерывы в учете в объеме до 100 событий. Устройство снабжено интерфейсом RS-232 или RS-485, обеспечивающим удобный вывод полученной информации на компьютер.

Чтобы купить прибор учета стоков ЭХО-Р-02, воспользуйтесь ссылкой «Заказать в один клик» на странице выбранного расходомера в нашем каталоге. Проконсультироваться по вопросам цены, гарантии на продукцию и доставки можно по любому из указанных контактных телефонов.

Комплект поставки

• Расходомер ЭХО-Р-02;
• электронный блок ППИ-Р («преобразователь передающий измерительный»);

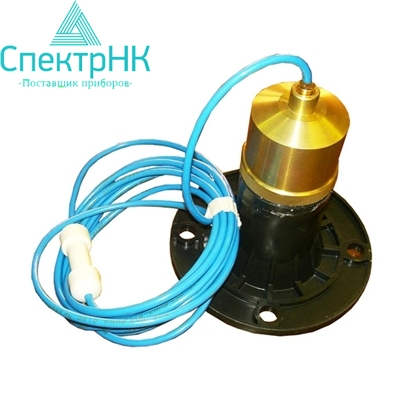

• преобразователь акустический АП-11 или АП-13 (монтируется в колодцах).

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Зарегистрирован в Государственном Реестре средств измерений под № 21807-06

Дополнительно

Производительный расходомер ЭХО-Р-02 ультразвукового типа применяется при диагностике объема различных жидкостей в трубах от ста миллиметров и каналах открытого вида до четырех метров в ширину и до трех метров в глубину.

ЭХО-Р-02 отлично подходит при проведении соответствующих диагностических мероприятий в канализационных системах, промышленных учреждениях и очистных сооружениях и на прочих подобных объектах.

Прибор надежный, его уровень защиты соответствует классу IP64, а у датчика – IP65, а это означает полную защиту от пыли и высокую защищенность от воздействия влажности. Аппарат выдерживает достаточно суровые температурные условия от -30°С до +50°С.

Устройство удобно в обращении, оно оснащено жидкокристаллическим дисплеем, на котором могут демонстрироваться дополнительные данные, такие как показатели времени наработки, мгновенного расхода, уровня и различная архивная информация. Имеется система оповещения (оборудованная релейными уставками) о достижении предельных значений наполненности водовода.

Аппарат оборудован дополнительным выходом тока со значениями: 0-5, 0-20, 4-20 мА, обеспечивающим демонстрацию мгновенного показателя расхода.

Кроме того, присутствует функция связи с персональным компьютером, она позволяет передавать результаты проверок на ПК и работать с ними непосредственно на нем, что делает процесс диагностики еще более удобным и оперативным.

Если необходим высокоточный, эффективный, производительный аппарат, рассчитанный на длительную службу, то расходомер ЭХО-Р-02 одно из таких устройств, которое имеет удобное управление и не требует длительных сроков освоения и подготовки. ЭХО-Р-02 – один из самых технологичных приборов в своей ценовой категории, он будет выбором на долгую перспективу.
