Ультразвуковой расходомер Portaflow D550

Ультразвуковой расходомер Portaflow D550

Портативный доплеровский расходомер D550 предназначен для контроля и балансировки расходов или исследования нарушений течения жидкостей в заполненных трубопроводах. Прибор идеально подходит для оценки рабочих характеристик стационарных трубопроводных расходомеров и может быть установлен, откалиброван и запущен в работу в течение минут. Прибор можно использовать в проектах, не требующих наличия стационарных расходомеров или когда им можно временно заменить уже установленные расходомерные датчики.

Области применения:

• Сточные воды
• Обработанные стоки
• Аэрированная вода
• Отстои и суспензии
• Химикалии и растворители
• Вязкие жидкости
• Абразивные среды
• Пульпообразное сырье
• Кислоты и щелочи

Ультразвуковой датчик PF D550 крепится на внешней стороне трубы. Акустический импульс отражается назад на датчик от частиц или газов, присутствующих в текущей жидкости. Если в жидкости имеются газовые пузырьки или твердые частицы, можно измерить расход текучей среды любого вида. Прибор идеально подходит для измерения сточных вод, суспензий, шлама и большинства химикалий, кислот, едких веществ и смазочных жидкостей. От внутренней аккумуляторной батареи D550 может отработать целый день и затем подзарядиться в ночное время. При непрерывном использовании прибор может питаться от адаптера, подключаемого к розетке промышленной электросети напряжением 110-240 В. Прибор имеет встроенный регистратор на 300000 записей.

Выберите необходимые единицы измерения отображаемых величин: D550 может измерять в галлонах, литрах, кубических футах или кубических метрах. При переходе от одной системы измерения к другой D550 автоматически и мгновенно пересчитает и преобразует результаты, представляемые на дисплее и сумматоре. Калибровка по размеру трубы производится в результате ввода ее внутреннего диаметра с помощью набора кнопок.

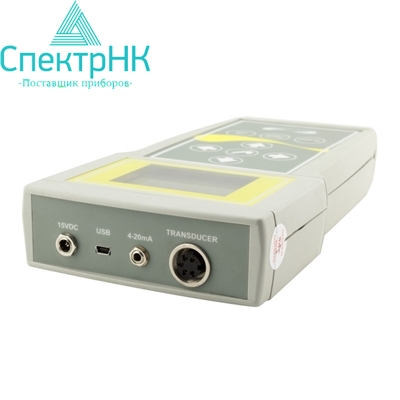

Регистратор данных позволяет установить режим регистрации расходов с простановкой отметок даты и времени с интервалом от 10 секунд до 5 минут. Как вариант можно использовать удобный формат 'Flow Report', в котором суммарный, минимальный, максимальный и средний расходы регистрируются в виде выбираемой пользователем почасовой или посуточной сводки. Результаты регистрации расхода на ПК или ноутбук передаются через выходной USB порт PF D550. Программное обеспечение регистратора данных (входит в комплект поставки) обеспечивает представление данных в виде графиков и в табличном формате, а также их экспорт в файлы графического или текстового формата для последующего использования в других программах.

Чтобы активировать аналоговый выход 4-20 мА и полностью подзарядить батарею за 6 - 8 часов, необходимо подключиться к электросети (напряжение 100-240 В, частота 50/60 Гц). При зарядке работу с D550 можно продолжать.

Каждый поставляемый D550 укомплектован прочным водонепроницаемых датчиком с манжетным креплением и набором монтажных инструментов из нержавеющей стали. Для выбора единиц измерения и калибровки прибора под конкретную трубу внутренним диаметром от 12,5 мм (полдюйма) и выше используется простая 5-кнопочная система меню.

Монтаж датчика и полная калибровка занимают всего лишь несколько минут. Делается это быстро и просто! Нанесите связующий гель на датчик и закрепите датчик на трубе с помощью кронштейна (гель и кронштейн входят в комплект поставки). С помощью 5-кнопочной системы калибровки введите диаметр трубы и выберите необходимые единицы измерения (галлоны, литры, м³ и т.д.). D550 будет сразу же готов к началу отображения и передачи результатов измерений, а также представления их суммарных значений.

Работа в экономичном режиме позволяет продлить срок работы батареи при долговременной регистрации данных в тех случаях, когда работа от электросети невозможна. Между интервалами регистрации расходомер будет переходить в режим пониженного энергопотребления до момента поступления от регистратора очередного запроса на выполнение замера расхода. Замеры выполняются непрерывно в течение 10 секунд и затем D550 возвращается в экономичный режим до момента, пока не потребуется следующий замер. При работе от батареи D550 позволяет регистрировать данные с 5-минутным интервалом в течение приблизительно 18 дней.

Доплеровский алгоритм измерения расхода в D550 обеспечивает отфильтровку фоновых шумов и наводок. Цифровой процессор позволяет исключить слабые и искаженные сигналы. Если процессор не сможет обеспечить точность измерения, прибор будет показывать нулевой расход с указанием на низкую степень доверия к сигналу.

Комплект поставки

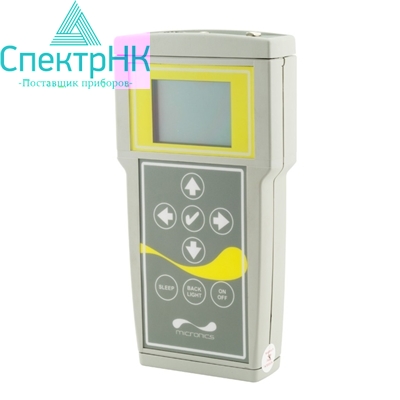

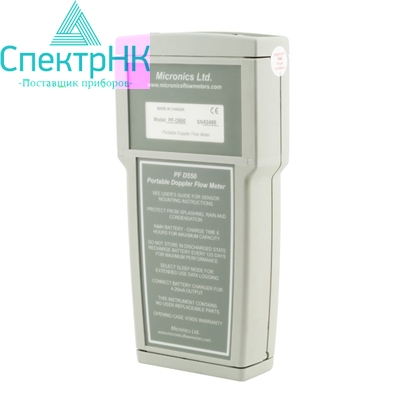

• Электронный блок Portaflow D550 со встроенным аккумулятором;

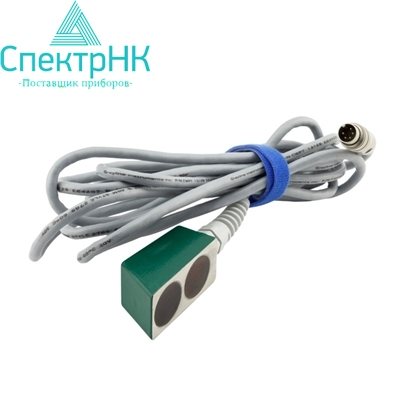

• датчик PSE4 с кабелем 3,4 м;

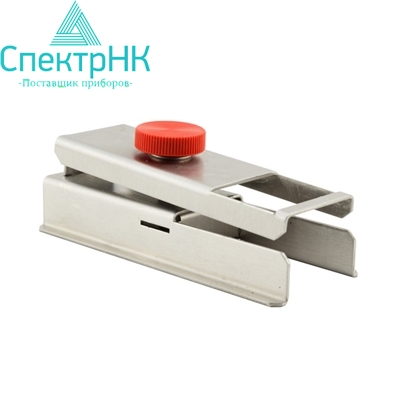

• крепление для датчика;

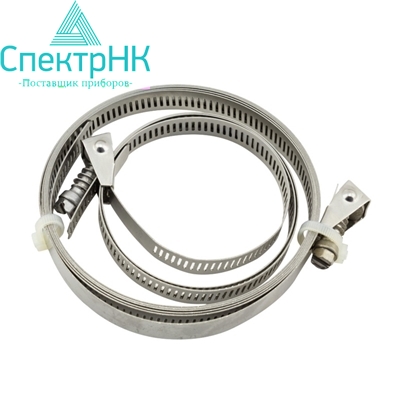

• фиксатор трубный – 4шт.;
• блок питания;
• программное обеспечение Grey. Logger;
• USB-кабель связи с ПК;
• кабель 4-20мА;

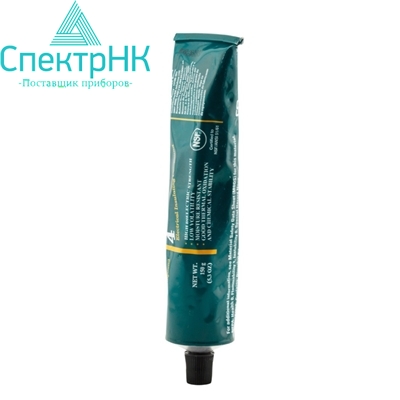

• ультразвуковая смазка 150г;

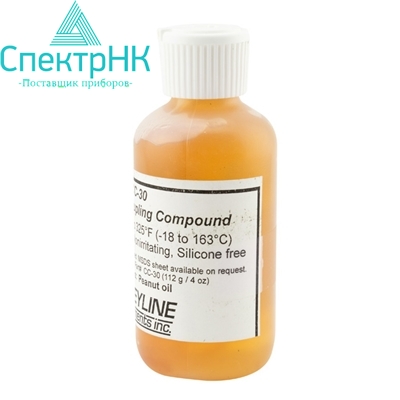

• ультразвуковая смазка 112г;

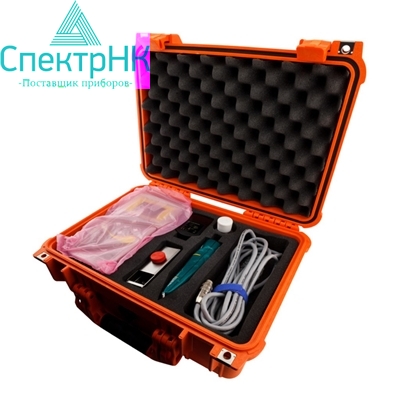

• кейс для переноски и транспортировки.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики
