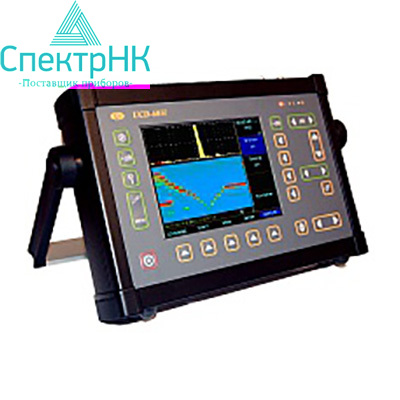

Дефектоскоп УСД-60Н

Тип оборудования: Ультразвуковой дефектоскоп

Страна производитель: Россия

Серия: УСД-60Н

Модель: УСД-60Н

дефектоскоп УСД-60Н

Универсальный низкочастотный ультразвуковой дефектоскоп со всеми достоинствами распространенной модели УД2Н-ПМ. В новой модели дефектоскопа установлен яркий и хорошо читаемый TFT-экран 640х480, реализована функция В-скана и С-скана(опционально), измерения спектра сигнала.

Богатые функциональные возможности дефектоскопа позволяют создавать на базе прибора различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.

В новом низкочастотном дефектоскопе также предусмотрена комплектация импедансным р/с преобразователем.

Быстрая связь с ПК по Ethernet позволяет строить на базе данного дефектоскопа автоматизированные комплексы контроля качества композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.

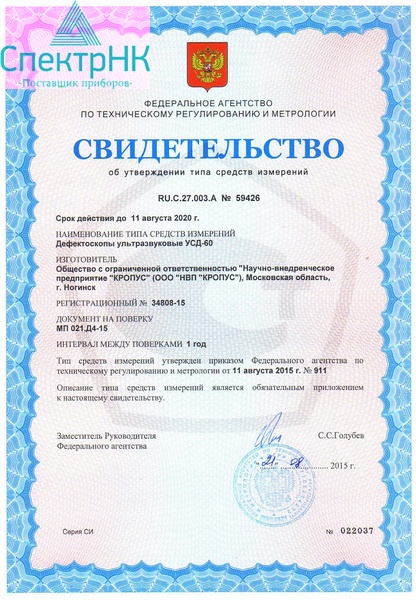

Дефектоскоп УСД-60Н сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27. 003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10 и допущен к применению в Российской Федерации.

Данный дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Особенности

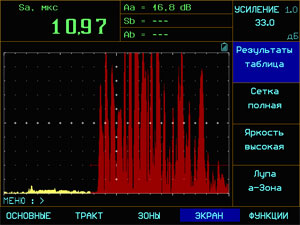

Одновременное отображении амплитуды сигнала и расстояния до него

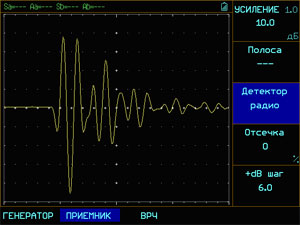

Отображения сигналов в недектированном режиме

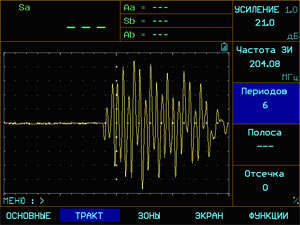

Высокая мощность благодаря использования генератора с регулируемым числом периодов возбуждения

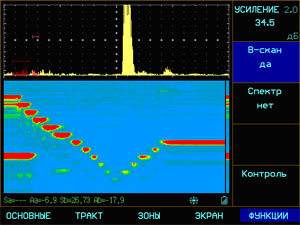

Б-скан для более удобной визуализации контроля

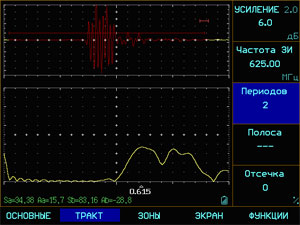

Измерение спектра сигнала

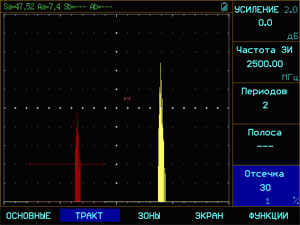

Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана

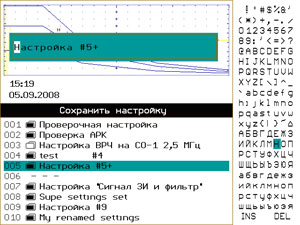

Сохранение и просмотр настроек и результатов на экране прибора

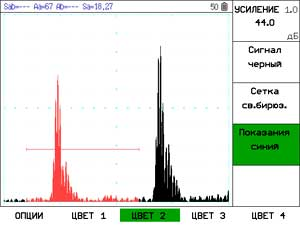

Функция смена цвета фона, позволяющая комфортно работать даже при прямом солнечном свете

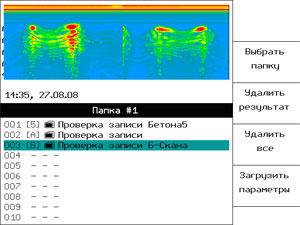

Просмотр результатов контроля на приборе

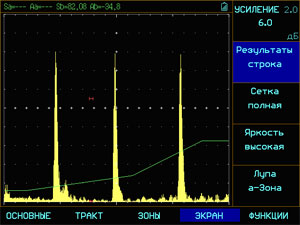

Функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке

Основные отличия

• Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
• Усилитель: 0.02 - 2,5 МГц
• ВРЧ с диапазоном до 60 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
• Частота повторения ЗИ:40Гц
• Измерение спектра сигнала
• Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
• Вывод сигналов в виде А-, В-, С- сканов
• Возможность подключения датчика оборотов или пути
• Интерфейс: Ethernet
• Питание: Li-ion аккумулятор или внешний блок питания
• до 7 часов работы от аккумулятора

Расширенный комплект поставки УСД-60Н

• Базовый комплект
• Импедансный р/с преобразователь

Комплект поставки

Ультразвуковой низкочастотный дефектоскоп УСД-60Н (TFT, стандартный комплект)

• Электронный блок УСД-60Н со встроенным Li-ion аккумулятором
• Блок питания сетевой 18В / 220В
• Защитный чехол с блендой и креплением на корпусе оператора
• Кабель соединительный СР50-Lemo00
• Кабель соединительный СР50-СР50
• Преобразователь ультразвуковой низкочастотный (по заказу)
• Кабель 60-Ethernet-1m для связи с ПК
• Кабель 60-Ethernet-2m для связи с ПК
• Ethernet Switch для УСД-60
• Программное обеспечение на CD-диске
• Документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки)
• Кейс для переноски

Ультразвуковой низкочастотный дефектоскоп УСД-60Н (TFT, расширенный комплект)

Комплект для проведения низкочастотного ультразвукового и импедансного контроля

• Электронный блок УСД-60Н со встроенным Li-ion аккумулятором
• Блок питания сетевой 18В / 220В
• Защитный чехол с блендой и креплением на корпусе оператор
• Кабель соединительный СР50-Lemo00
• Кабель соединительный СР50-СР50
• Преобразователь ультразвуковой низкочастотный (по заказу)
• Преобразователь импедансный р/с RSP-60N
• Кабель 60-Ethernet-1m для связи с ПК
• Кабель 60-Ethernet-2m для связи с ПК
• Ethernet Switch для УСД-60
• Программное обеспечение на CD-диске
• Документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки)
• Кейс для переноски

Дополнительные принадлежности для дефектоскопа УСД-60Н

Бесконтактные УЗ преобразователи 50 кГц

Контактные УЗ преобразователи для различных применений

Предварительный усилитель

Устройство позиционирования преобразователей для теневого контроля

Многоканальные коммутаторы

Технические характеристики
