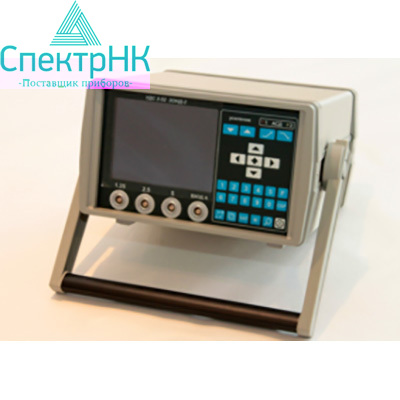

Дефектоскоп УДС2-52

Описание дефектоскопа УДС2-52

Назначение и область применения

Дефектоскоп позволяет значительно повысить производительность ультразвукового контроля за счет одновременного прозвучивания нескольких зон объекта (многоканальность), а также эффективность контроля за счет представления информации в виде А-разверток и В-разверток и сохранения, анализа всей накопленной информации о всех прозвученных сечениях изделия.

Прибор может быть востребован и эффективно использован при контроле сварных швов, основного металла, колес, осей, труб, в энергетике, машиностроении и на транспорте.

Основные особенности

• 8 независимых электроакустических каналов;
• программируемые настройки для различных методик контроля с возможностью их создания и загрузки пользователем;
• представление результатов в виде А- и В-разверток;
• встроенная система регистрации результатов контроля;
• просмотр всех результатов контроля непосредственно на экране прибора;
• два независимых строба АСД для работы по эхо- и ЗТМ;
• яркий дисплей высокого разрешения;
• эффективные системы ВРЧ и АРУ;
• автоматическое измерение 2Тп, Сузк, Кд, координат отражателя;
• многочисленные сервисные функции;

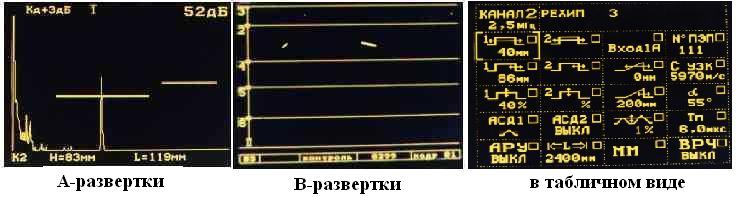

Представление информации в виде

Дефектоскоп имеет встроенные функции

• определения скорости ультразвука по введенной длине изделия;
• автоматической регулировки усиления в стробе 1 по уровню сигнала в стробе 2;
• автоматического определения времени задержки ультразвука в призме преобразователя;

В дефектоскопе имеются экранные функции "лупа", "заморозка", "накопление". Последняя позволяет наблюдать на экране огибающую эхо-сигналов одновременно с текущим положением эхо-сигнала, что облегчает измерение условных размеров дефекта.
Прибор обеспечивает наблюдение как А-развертки по любому из каналов, так и В-разверток одновременно по всем каналам, причем порог просмотра можно оперативно изменять.
Прибор позволяет сохранять в энергонезависимой памяти результаты контроля, формировать протокол и переносить его в персональный компьютер для формирования базы данных.

Основные достоинства прибора для пользователя

1. Значительное повышение производительности поиска дефектов за счет использования многоканальности: все зоны контролируются за один проход (один поворот) изделия;
2. Возможность разделения во времени этапа поиска и этапа оценки качества. Получая осциллограмму контролируемого объекта в виде сохраненной
3. В-развертки, оператор может проводить полный анализ результатов;
4. Получение полного протокола контроля всех зон, то есть достоверного Документа контроля;
5. Возможность легкой адаптации новых технологий и режимов с помощью их загрузки в дефектоскоп из компьютера;

Технические характеристики
