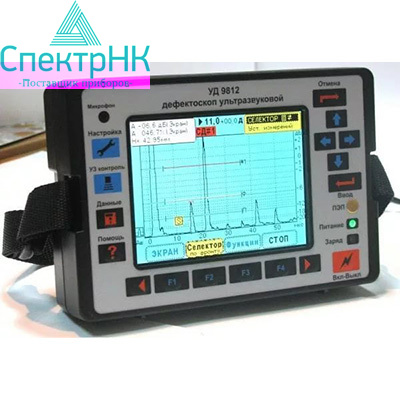

Дефектоскоп УД9812 Уралец

Тип оборудования: Ультразвуковой дефектоскоп

Страна производитель: Россия

Серия: УД9812

Модель: УД9812 «Уралец»

дефектоскоп УД9812 «Уралец»

Ультразвуковой дефектоскоп УД9812 «Уралец» применяется для ручного неразрушающего контроля изделий из различных материалов (металлы, пластмассы, стекло, керамика, композиты) на наличие дефектов типа нарушения сплошности и однородности материала.

Прибор УД9812 производит измерение времени задержки ультразвуковых сигналов, соотношение амплитуд в децибелах, координат дефектов и их условных размеров.

Дефектоскоп УД9812 предназначен для жестких условий эксплуатации на строительных площадках в районах крайнего севера, в горячих цехах литейного производства, в условиях повышенной влажности и воздействия морской среды, при работах на большой высоте, а также в цехах общего назначения производственных предприятий.

Прочный корпус	Яркий экран. Чтение данных при прямом солнечном свете	Устойчив к влажности и осадкам	Устойчив к морозам

Прибор содержит энергонезависимую память объемом 64 МБ, в которую записываются данные настройки и данные ультразвукового контроля. Следует отметить, в приборе сохраняются не картинки экрана, а сами сигналы и параметры дефектоскопа при их получении. Тогда данные контроля становятся «живыми». При просмотре данных контроля на дефектоскопе или на персональном компьютере работает селектор, что позволяет измерить параметры каждого их эхосигналов на развертке и проанализировать их. Дефектоскоп УД9812 Уралец имеет встроенную систему записи-воспроизведения голосовых сообщений. Данные настройки и данные неразрушающего контроля сопровождаются голосовыми комментариями дефектоскописта. Общая длительность записи голоса составляет 2 часа 11 мин. Данная система более эргономична по сравнению с вводом информации посредством клавиш.

Связь прибора с персональным компьютером осуществляется через шину USB при скорости передачи данных 12 мегабит/с. Скоростная связь с компьютером резко сокращает время передачи данных контроля. С другой стороны, появляется возможность передачи данных прозвучивания в реальном времени. Дефектоскоп УД9812 может использоваться в качестве периферийного устройства ЭВМ в системах ультразвукового контроля. Уралец дефектоскоп имеет ряд сервисных устройств, таких как часы с календарем, измеритель напряжения и тока аккумулятора, измеритель темпера.

Отличительные особенности и преимущества

• Интуитивно понятный оконный интерфейс со встроенной справочной системой.
• Энергонезависимая память для записи настроек прибора и результатов контроля.
• Наличие текстовых и голосовых комментарий в сохраненных настройках и данных контроля.
• Возможность транслировать изображение экрана УД9812 на монитор ПК в реальном времени.
• Системы УД9812 (АСД, ВРЧ, развертка и т.д.) работают независимо. Изменение параметров одной системы не влияет на остальные.
• Одноконтактный интерфейс для считывания данных ультразвуковых преобразователей.
• Встроенные диктофон, часы, календарь, измеритель температуры, контроль напряжения и тока аккумулятора.

А-скан

• Два режима отображения сигналов - высокочастотный и детектированный.
• Функция записи огибающей пробега эхосигнала и определения условных размеров.
  Режим фиксации эхосигнала с наложением текущего сигнала (используется в сложных ситуациях различения сигналов от дефектов и ложных сигналов).

АСД. Автоматический сигнализатор дефектов

• Два независимых строба АСД работают эхо или теневым методом.
• Уровни АСД привязаны к чувствительности прибора (не требуется перенастройка прибора при изменении чувствительности)

Глубиномер

• Два способа настройки глубиномера - "табличный" и "авторасчет" (по СОП с зарубками).
• Измерение задержки эхосигналов производится по фронту, по пику, по переходу через ноль (режим УЗ толщиномера)
  Выбор эхосигнала производится с помощью селектора.

ВРЧ. Временная регулировка чувствительности

• Два способа настройки ВРЧ - традиционный "по точкам" и "теоретический расчет".
• Режим ВРЧ «теоретический расчет» предназначен для замены технологий работы по АРД диаграмм и АРД шкалам. Данный сервис позволяет исключить использование тяжелых и дорогостоящих стандартных образцов.

Комплектация

УД9812 комплект "БАЗОВЫЙ"

• УД9812 "Уралец", электронный блок
• Сумка
• Источник питания ИП-9414 с сетевым кабелем
• Кабель для подключения к ПК (USB, разъемы A-B)
• Кабель для подключения совмещенных ПЭП 2BNC-1Lemo.oo-1300
• Кабель для подключения раздельно-совмещенных ПЭП 2BNC-2Lemo.00-1300
• Аккумуляторы NiMH, тип D (установлены в прибор)
• Наушники
• Ремень
• Паспорт
• Свидетельство о поверке
• CD-ROM с техническими документами и программным обеспечением



УД9812 комплект "УЧЕБНЫЙ"

Стартовый комплект при освоении работы с прибором. Этот комплект часто покупают учебные заведения

• Прибор с принадлежностями без ультразвуковых преобразователей
• УД9812 "Уралец", электронный блок
• Сумка
• Источник питания ИП-9414 с сетевым кабелем
• Кабель для подключения к ПК (USB, разъемы A-B)
• Кабель для подключения совмещенных ПЭП 2BNC-1Lemo.oo-1300
• Кабель для подключения раздельно-совмещенных ПЭП 2BNC-2Lemo.00-1300
• Аккумуляторы NiMH, тип D (установлены в прибор)
• Наушники
• Ремень
• Паспорт
• Свидетельство о поверке
• CD-ROM с техническими документами и программным обеспечением

Комплект мер ультразвуковых КМУ-55724 (СО-2, СО-3 по ГОСТ 55724-2013)

• Мера СО-2 -  1шт.
• Мера СО-3 -  1 шт.
• Паспорт
• Свидетельство о поверке

Комплект ультразвуковых преобразователей (2шт.)

• П111-2,5-К14 -  1шт.
• П121-2,5-50°-14 -  1шт.
• Паспорт на ультразвуковые преобразователи

Примечание. Сведения о поверке ультразвуковых преобразователей вписываются

в свидетельство о поверке УД9812



УД9812 комплект "СТАНДАРТ"

Комплектация с набором самых распространенных преобразователей.

• Прибор с принадлежностями без ультразвуковых преобразователей
• УД9812 "Уралец", электронный блок
• Сумка
• Источник питания ИП-9414 с сетевым кабелем
• Кабель для подключения к ПК (USB, разъемы A-B)
• Кабель для подключения совмещенных ПЭП 2BNC-1Lemo.oo-1300
• Кабель для подключения раздельно-совмещенных ПЭП 2BNC-2Lemo.00-1300
• Аккумуляторы NiMH, тип D (установлены в прибор)
• Наушники
• Ремень
• Паспорт
• Свидетельство о поверке
• CD-ROM с техническими документами и программным обеспечением
• Теплозащитный кожух для УД9812

Комплект мер ультразвуковых КМУ-55724 (СО-2, СО-3 по ГОСТ 55724-2013)

• Мера СО-2
• Мера СО-3
• Паспорт
• Свидетельство о поверке

Комплект ультразвуковых преобразователей (6 шт.)

1. П111-2,5-К14
2. П111-5,0-К8
3. П112-2,5-14
4. П112-5,0-8
5. П121-2,5-50°-14
6. П121-5,0-65°-8
7. Паспорт на ультразвуковые преобразователи

Примечание. Сведения о поверке ультразвуковых преобразователей вписываются

в свидетельство о поверке УД9812



УД9812 комплект "НЕФТЕГАЗОВЫЙ"

В комплект входит основной набор преобразователей, используемых для УЗК объектов добычи, транспортировки и переработки нефти и газа.

• Прибор с принадлежностями без ультразвуковых преобразователей
• УД9812 "Уралец", электронный блок
• Сумка
• Источник питания ИП-9414 с сетевым кабелем
• Кабель для подключения к ПК (USB, разъемы A-B)
• Кабель для подключения совмещенных ПЭП 2BNC-1Lemo.oo-1300
• Кабель для подключения раздельно-совмещенных ПЭП 2BNC-2Lemo.00-1300
• Аккумуляторы NiMH, тип D (установлены в прибор)
• Наушники
• Ремень
• Паспорт
• Свидетельство о поверке
• CD-ROM с техническими документами и программным обеспечением
• Теплозащитный кожух для УД9812

Комплект мер ультразвуковых КМУ-55724 (СО-2, СО-3 по ГОСТ 55724-2013)

• Мера СО-2
• Мера СО-3
• Паспорт
• Свидетельство о поверке

Комплект ультразвуковых преобразователей (9 шт.)

1. П111-2,5-К14
2. П111-5,0-К8
3. П112-2,5-14
4. П112-5,0-8
5. П121-2,5-40°-14
6. П121-2,5-50°-14
7. П121-2,5-65°-14
8. П121-5,0-65°-8
9. П121-5,0-70°-8
10. Паспорт на ультразвуковые преобразователи

Примечание. Сведения о поверке ультразвуковых преобразователей вписываются

в свидетельство о поверке УД9812
