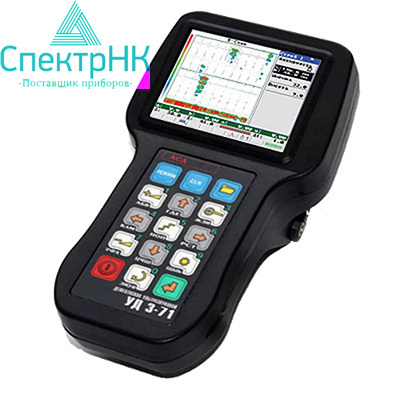

Дефектоскоп УД3-71

Тип оборудования: Ультразвуковой дефектоскоп

Страна производитель: Россия

Серия: УД3-71

Модель: УД3-71

УД3-71 — идеальный ультразвуковой дефектоскоп для проведения контроля в труднодоступных местах. Для обеспечения качества выпускаемой продукции, контроля технического состояния оборудования и продления срока его эксплуатации наиболее широкое распространение, наряду с другими методами НК, получил ручной ультразвуковой контроль.

Наиболее важными параметрами, определяющими техническое состояние и возможность дальнейшей эксплуатации, является толщина основного металла элементов оборудования, качество сварных соединений и околошовной зоны, оценка динамики коррозии и износа элементов промышленных конструкций.

При проведении контроля различных объектов очень часто приходится выполнять контроль в труднодоступных местах, на высоте, внутри котлов, в полевых условиях — условиях несравнимых с лабораторными. Из выше сказанного следует, что для решения этих задач необходим легкий и малогабаритный прибор, который по функциональным возможностям не только не уступает, а даже превосходит другие микропроцессорные дефектоскопы широкого применения. Новый модернизированный микропроцессорный ультразвуковой дефектоскоп третьего поколения УД3-71, позволяет решать более широкий спектр задач при выполнении НК в труднодоступных местах, благодаря своим малым весу, габаритам и функциональным возможностям. Он позволяет проводить ультразвуковой контроль продукции на наличие дефектов с учетом современных требований к технологиям ультразвукового неразрушающего контроля.

Назначение дефектоскопа УД3-71

Дефектоскоп УД3-71 - ультразвуковой дефектоскоп общего назначения применяется для:

• Ручного неразрушающего контроля продукции на наличие дефектов типа нарушения сплошности и однородности материала в сырье, готовых изделиях, полуфабрикатах, сварных, паяных, болтовых, клепаных и других соединениях;
• Измерения глубины и координат залегания дефектов;
• измерения толщины различных изделий при одностороннем доступе к ним;
• измерения отношений амплитуд сигналов, отраженных от дефектов;
• измерения эквивалентных размеров дефектов;
• оценка скорости распространения ультразвуковых колебаний в различных материалах.

Дефектоскоп способен контролировать материалы и изделия со скоростью ультразвуковых волн от 1000 м/с до 15 000 м/с.

Ультразвуковой дефектоскоп УД3-71 обеспечивает проведение контроля сварных соединений и основных материалов, а также измерение толщины монометаллов, биметаллов в соответствии с требованиями нормативных документов в различных производственных секторах.

Преимущества

• Минимальные габариты прибора - не более 200x100x110 мм обеспечивают высокую эргономичность прибора и простоту в эксплуатации.

• Дефектоскоп может эксплуатироваться при температуре окружающего воздуха от минус 10 до плюс 45 ⁰С.
• Дефектоскоп может эксплуатироваться при температуре окружающего воздуха от минус 30 до плюс 45 ⁰С (низко температурное исполнение).
• Степень защиты корпуса дефектоскопа от проникновения твердых тел и воды соответствует IР65, также дефектоскоп устойчив к воздействию ионизирующего излучения и расчитан на работу в условиях повышенной влажности.
• Легкосъемная аккумуляторная батарея.

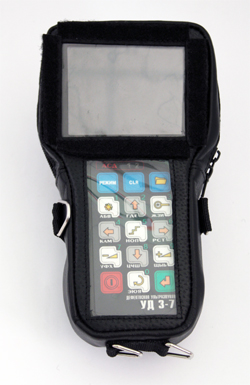

• Комплектуется защитным чехлом

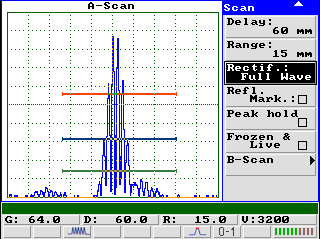

• Наличие двух независимых измерительных стробов с системой сигнализации дефектов (звуковая и световая) по каждому из стробов. При этом каждый строб имеет:

Три уровня срабатывания: «БРАКОВОЧНЫЙ»; «КОНТРОЛЬНЫЙ»; «ПОИСКОВЫЙ»; обозначенные на экране дефектоскопа «КРАСНЫМ» «СИНИМ» и «ЗЕЛЕНЫМ» цветом, соответствующие цвета световой сигнализации АСД по каждому из стробов. Применение трех уровневых стробов дает возможность проводить оценку опасности найденных дефектов.

• Уровень срабатывания звуковой сигнализации настраивается оператором по конкретному стробу.
• Режим (по превышению или по не превышению установленного уровня) настраиваются оператором для каждого из стробов независимо.

При использовании трех уровневых стробов есть возможность производить протоколирование эхо-сигналов на разных уровнях относительно браковочного. Это позволит записывать эхо-сигналы от развивающихся дефектов и производить мониторинг дефектов в программе просмотра результатов контроля, что является необходимым для проведения УЗК объектов АЭ. Трех-уровневые стробы, а также удобная и мобильная звуковая и световая система сигнализации дефекта дают возможность быстро и качественно оценивать размеры найденной несплошности.

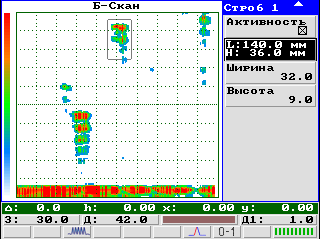

В режиме Б-скан результаты отображаются цветовым градиентом, что позволяет визуально оценивать уровень эхо-сигнала от дефекта.

Программные функции

Режим временной регулировки чувствительности (ВРЧ)

Уровень ВРЧ  (временная регулировка чувствительности) устанавливается в сетке точек, соединенных линейными участками, т.о. можно задать различные формы кривой ВРЧ – кусочно-линейную, ступенчатую и т.д. Уровень ВРЧ соответствует ослаблению сигнала в данной точке относительно установленного значения коэффициента усиления. Эта опция позволяет контролировать длинномерные изделия и изделия из материалов с большим затуханием.

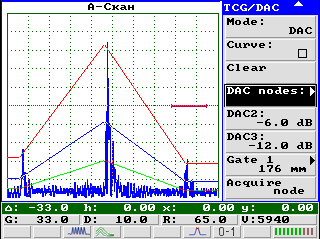

Режим амплитудных кривых DAC

Режим DAC (кривая амплитуда-расстояние) является альтернативой режиму ВРЧ и предоставляет возможность построения кривой, соединяющей точки на экране, соответствующие вершинам сигналов. Режим DAC также предоставляет возможность быстрого и удобного построения кривой ВРЧ.

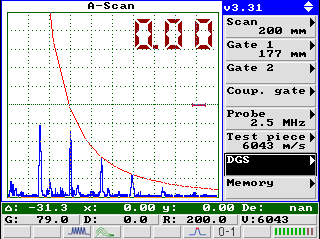

Измерение эквивалентных размеров дефектов (АРД-диаграммы)

Используя АРД-диаграммы, дефектоскоп УД3-71 позволяет проводить измерение эквивалентных размеров дефектов в диапазоне от 1 до 20,0 мм (эквивалентный диаметр дефекта) с относительной погрешностью, не превышающей 15 %. Наличие в ПО дефектоскопов встроенного алгоритма автоматического построения АРД-диаграмм для различных типов ПЭП дает возможность быстро и качественно произвести анализ полученных данных и определить эквивалентные размеры найденных несплошностей с последующим их документированием. Для сокращения затрат времени на настройку приборов программное обеспечение прибора УД3-71 содержит функцию автоматического построения кривой ВРЧ по построенной для конкретного ПЭП АРД-диаграмме. Измерение эквивалентных размеров дефектов (АРД диаграммы)

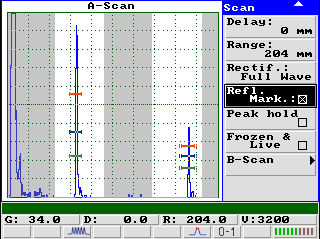

Режим «РАЗМЕТКА РАЗВЕРТКИ ПО ОТРАЖЕНИЯМ»

Помогает наглядно представить расположение обнаруженного дефекта в контролируемом изделии по ходу ультразвуковых лучей (прямому, однажды, дважды и более крат отраженному лучу). Эта опция дает возможность дефектоскописту сэкономить время в рабочей зоне на определении реальной глубины залегания несплошности сориентировавшись по разметке развертки.

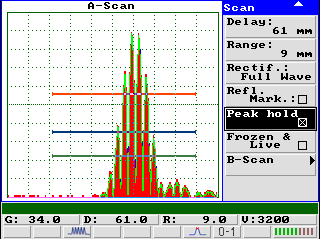

Режим «ПИК»

Незаменим при поиске мелких дефектов, работе в условиях нестабильного акустического контакта. При этом на экране одновременно с максимальной огибающей всех наблюдаемых эхо-сигналов (отображается красным цветом) индицируется текущее значение сигнала. Этот режим используется для нахождения максимальной амплитуды эхо-сигнала и оценки условной протяженности. Может быть использован для документирования результатов контроля как для забракованных, так и для годных изделий, чем будет подтверждаться наличие или отсутствие дефектов по всему периметру сканирования. Таким образом, применение режима «Пик» повышает достоверность результатов и сокращает время контроля, при этом уменьшаются дозовые нагрузки на персонал, проводящий контроль.

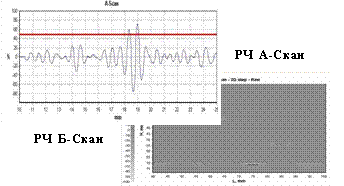

Отображение RF сигнала

Для измерения толщины изделия и координат дефектов используется недетектированный RF (радиочастотный) сигнал, что позволяет обеспечить дискретность измерения 0,01 мм. В приборе предусмотрены два режима выбора точки на кривой сигнал, по которой проводятся измерения (автоматический и ручной).



Режим специализированного интерфейса (спец. меню)

Используется для решения специализированных задач. При контроле различных однотипных деталей или в случае, когда деталь имеет много зон контроля. Для решения данной проблемы (задачи) в УД3-71 используется система «Спец Меню». Необходимые типовые настройки и программный интерфейс «СпецМеню» заносятся в дефектоскоп с ПК. Введенные настройки нельзя испортить (изменить) дефектоскописту (оператору).

Базовый комплект

• Дефектоскоп УД3-71
• Пьезоэлектрические преобразователи (типы по требованию)
• Кабель соединительный (ПЭП/электронный блок) — 3 шт. (При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП);
• Кабель соединительный (ПЭВМ/электронный блок)
• Кабель синхронизации (Поставляется по отдельному заказу потребителя);
• Устройство зарядное АЗУ-2М
• Головные телефоны (поставляются по отдельному заказу потребителя);
• Программное обеспечение для обработки результатов контроля на ПЭВМ
• Руководство пользователя по программному обеспечению для обработки результатов контроля на ПЭВМ
• Руководство по эксплуатации УД3-71.23535778.03.01.05РЭ
• Чехол для электронного блока дефектоскопа УД3-71
• Кейс для запасных частей и принадлежностей
• Стандартный образец предприятия СОП (дополнительно)
