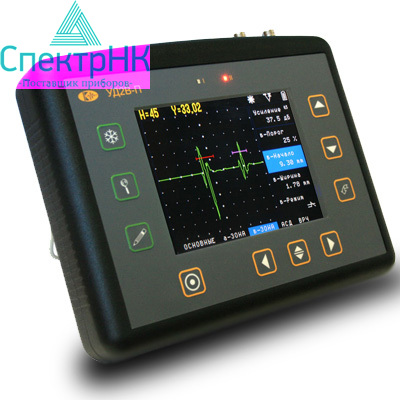

Дефектоскоп УД2В-П46

Тип оборудования: Ультразвуковой дефектоскоп

Страна производитель: Россия

Серия: УД2В-П46

Модель: УД2В-П46

Ультразвуковой дефектоскоп УД2В-П46 - это обновленная версия известного прибора, выпускаемого с 2001 года. Последняя модификация УД2В-П46 получила ряд существенных преимуществ по сравнению с предыдущей моделью, так например, установлен новый высококонтрастный и морозостойкий TFT-дисплей с разрешением 320х240, увеличена мощность генератора, установлен встроенный USB интерфейс.

• В остальном все возможности дефектоскопа сохранены, чтобы обеспечить преемственность при переходе на новую версию:
• Одновременное измерение амплитуды и координат положения максимума сигнала;
• Одновременное измерение расстояния по-лучу и координат дефекта при заданном угле ввода преобразователя;
• Режим записи огибающей максимума сигнала в зоне контроля;
• Большая память настроек дефектоскопа и результатов ультразвукового контроля.
• Поддержка ведения нескольких баз данных протоколов УЗ контроля на ПК с функцией конструктора протоколов любого вида
• Возможность подключения одного из 7 встроенных контуров согласования, для оптимальной работы с любыми ультразвуковыми ПЭП

Особенности дефектоскопа УД2В-П46

• Развертка: от 2.9 до 2975 мм (сталь)
• Дисплей: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами
• 7 встроенных контуров согласования с номиналом 0,66мкГн, 1 мкГн, 2,2 мкГн, 3.3мкГн, 4,7мкГн, 6,8мкГн и 15мкГн
• Усилитель: широкополосный 0.5 - 15 МГц, + 4 узкополосных диапазонных фильтра
• Диапазон регулировки усиления: 110 дБ с шагом 0.5, 1, 2 и 6 дБ
• Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
• ВРЧ с диапазоном до 90 дБ, крутизной 12 дБ/мкс и построением кривой по 10 опорным точкам
• Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
• Зондирующий импульс: радиосигнал амплитудой 200 В, с регулируемым числом периодов
• Детектор: положительная полуволна, отрицательная полуволна, полный детектор, радиосигнал
• Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
• Отсечка: компенсированная от 0 до 80% высоты экрана
• Измерение толщины по одному сигналу или между двумя сигналами
• "Заморозка" А-сигнала
• Точность индикации толщины: 0.01
• Память результатов: 1000 (50 файлов по 25) протоколов контроля
• Память настроек: 100 настроек с А-сигналом и возможностью ввода названия настройки с клавиатуры
• Интерфейс USB для передачи А-разверток, параметров работы и результатов измерений на ПК
• Питание: 4 NiMh аккумулятора размера "D", внешний блок питания
• Вес: 2.5 кг с аккумуляторами

Дефектоскоп УД2В-П46 является улучшенной моделью дефектоскопа, выпускаемого с 2001 года. Новый прибор снабжен морозоустойчивым цветным TFT-дисплеем, который имеет три цветовые модели и разрешение 320х240, USB-интерфейсом и более мощным генератором. При этом обновленная модель сохраняет все достоинства и возможности предыдущей модели.

Алгоритм записи огибающей максимума сигнала, представленный в УД2В-П46, отличается от алгоритмов, используемых в дефектоскопах других производителей. В большинстве дефектоскопов используется так называемый режим “Peek Freezing”, то есть «Заморозки по пикам», при котором аппарат запоминает максимальную точку амплитуды сигнала в каждой из точек развертки.

Метод, использующийся в УД2В-П46 отличается тем, что может построить огибающую, запомнив только по одной точке в каждом зондирующем импульсе, используя значение и положение максимальной амплитуды эхо-сигнала в точке контроля. Данная особенность позволяет дефектоскопу при поперечном сканировании дефекта в сварном шве определять условную протяженность, а также при максимальной амплитуде отраженного сигнала, точно определять координаты отражателей.

Специальное программное обеспечение, разработанное для УД2В-П46 позволяет легко перенести данные о результатах измерений на ПК, полностью автоматизировать обработку результатов сканирования и разделить по различным базам протоколов. Полезная функция конструктора ультразвуковых протоколов предоставляет возможность воспроизводить печатные версии протоколов любых видов.

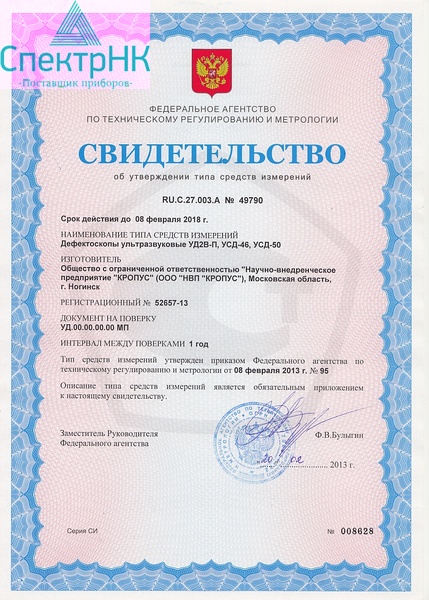

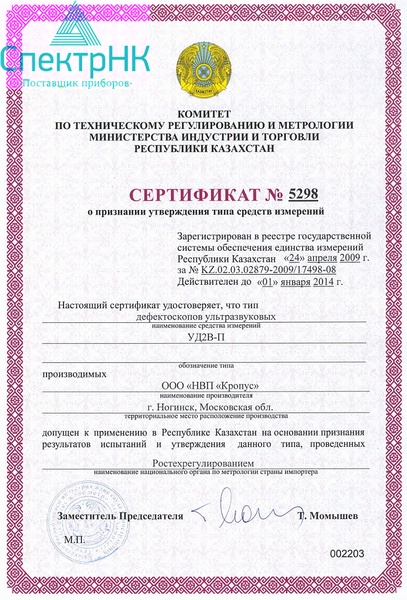

Ультразвуковой дефектоскоп прост и удобен в обращении, аттестован в Госстандарте Казахстана (сертификат RU.C.27.003.A №33993), зарегистрирован в Государственном реестре средств измерений под №17498-03 и допущен к применению в Российской Федерации и странах СНГ.

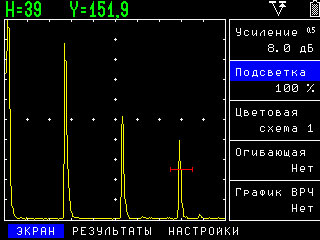

Цветной высоко контрастный TFT экран с разрешением 320х240 точек. Отличная видимость под различными углами обзора. Три настраиваемых цветовых схемы. Возможность работать на солнечном свету.

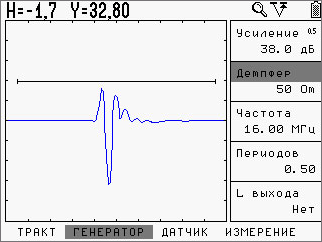

Мощный генератор импульсов и высокая разрешающая способность приемного тракта

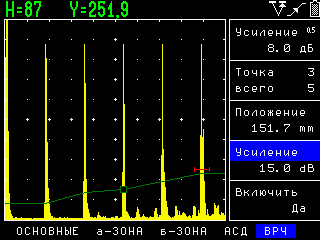

Функция ВРЧ с динамическим диапазоном 90дБ и крутизной 12дб/мкс

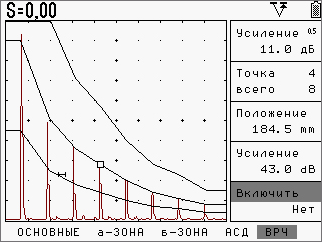

Функция АРК с двумя дополнительными настраиваемыми кривыми. Возможность измерять амплитуду дефектов относительно кривой АРК.

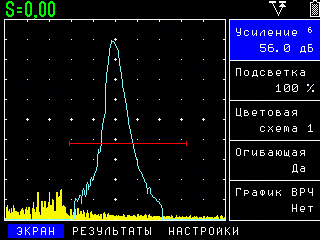

Функция огибающей максимума сигнала

Комплект поставки дефектоскопа УД2В-П46

TFT базовый комплект

• Электронный блок УД2В-П46.TFT
• Блок питания сетевой 9В / 220В
• Кабель СР50-Lemo00 2 шт
• Преобразователь ультразвуковой П111-2,5-К12
• Преобразователь ультразвуковой П111-5-К6
• Преобразователь ультразвуковой П121-2,5-40
• Преобразователь ультразвуковой П121-5-65
• Кабель F46USB для связи с ПК
• Программное обеспечение на CD-диске
• Комплект документации (руководство пользователя, паспорт, сертификат метрологической поверки)
• Кейс для переноски

TFT универсальный комплект

• Электронный блок УД2В-П46.TFT
• Блок питания сетевой 9В / 220В
• Аккумуляторный отсек D
• Комплект аккумуляторов D 10 А/ч
• Зарядное устройство
• Защитный чехол с блендой и креплением на корпусе оператора
• Кабель СР50-Lemo00 2 шт
• Преобразователь ультразвуковой П111-2,5-К12
• Преобразователь ультразвуковой П111-5-К6
• Преобразователь ультразвуковой П121-2,5-40
• Преобразователь ультразвуковой П121-5-65
• Кабель F46USB для связи с ПК
• Программное обеспечение на CD-диске
• Комплект документации (руководство пользователя, паспорт, сертификат метрологической поверки)
• Кейс для переноски

TFT авиационный комплект

• электронный блок УД2В-П46.TFT
• блок питания сетевой 9В / 220В
• аккумуляторный отсек D
• комплект аккумуляторов D 10 А/ч
• зарядное устройство
• защитный чехол с блендой и креплением на корпусе оператора
• кабель СР50-Lemo00
• преобразователь ультразвуковой П111-2,5-К12
• преобразователь ультразвуковой П111-5-К6
• преобразователь ультразвуковой П121-2,5-40
• преобразователь ультразвуковой П121-5-65
• преобразователь ультразвуковой П112-10-4/2
• преобразователь ультразвуковой П112-5-12/2
• преобразователь ультразвуковой П121-2,5-65
• преобразователь ультразвуковой П121-1,8-ПР60
• преобразователь ультразвуковой П121-1,25-ПР63
• преобразователь ультразвуковой П111-5-К10
• образец стандартный РСО-УЗЛ
• образец стандартный РСО-УЗШ
• кабель F46USB для связи с ПК
• программное обеспечение на CD-диске
• комплект документации (руководство пользователя, паспорт, сертификат метрологической поверки)
• кейс для переноски

Технические характеристики
