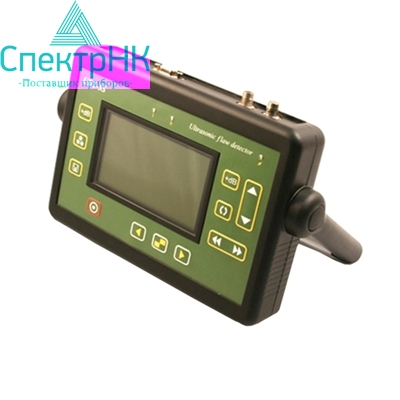

Ультразвуковой дефектоскоп УД2-3C

Ультразвуковой дефектоскоп УД2-3C

Современный ультразвуковой прибор предназначен для выявления участков с нарушением сплошности и однородности в сварных соединениях, полуфабрикатах и готовых изделиях с помощью эхо-, зеркально-теневого или теневого методов УЗК. Кроме того, позволяет измерять скорость распространения колебаний ультразвука в данных материалах и толщину изделий. Активно используется при эксплуатации, ремонте, монтаже технологического оборудования, а также диагностике изделий и конструкций основного производства. Применяется в металлургии, машиностроении, транспортной и энергетической сферах и других отраслях.

Отличительные особенности прибора УД2-ЗС:

• Компактность, удобство эксплуатации.
• По выбору заказчика прибор может быть укомплектован дисплеем вакуумно-люминисцентного либо жидкокристаллического типа (время непрерывной работы 8 и 12 часов соответственно).
• Наличие широкополосного усилителя частоты.
• Функция временной регулировки чувствительности с созданием кривой по десяти опорным точкам.
• Возможность переключения встроенных согласующих элементов в случае использования несогласованных преобразователей.
• Диапазон частоты повторения импульсов зондирующих – до 800 Гц.
• При работе УД2-3С предусмотрены две контрольных зоны (независимых), а также индивидуальная логика определения дефекта.
• Предусмотрены варианты питания через внешний блок питания либо аккумулятор Li-ion типа.

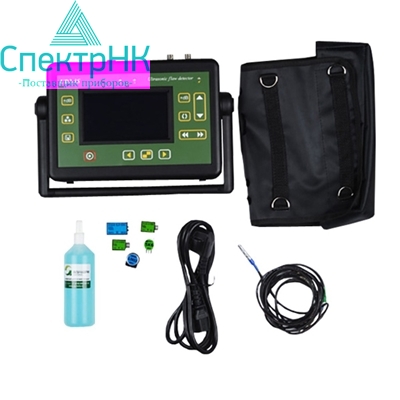

Комплект поставки

• Измерительно-электронный блок дефектоскопа
• Батарея аккумуляторная
• Блок для питания (50Гц, 220В)
• Комплект  из двух высокочастотных кабелей
• Комплект из пяти ультразвуковых преобразователей (П 121, П111)
• Шина для компьютера (RS 232)
• Программное обеспечение для персонального компьютера
• Комплект необходимой документации
• Чехол защитный дефектоскопа УД2-3С
• Кейс для транспортировки дефектоскопа УД2-3С

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Прибор прошел необходимую сертификацию, допущен к применению на террритории РФ (внесен в  реестр СИ Российской федерации).

Дополнительно

Многоцелевой, мощный ультразвуковой дефектоскоп УД2-3С применяется для проверки различных объектов на предмет нарушений их структуры, поверхности и т.д. В этом случае имеются ввиду неразъемные соединения, выполненные сваркой, а также законченные предметы и заготовки.

Ультразвуковой дефектоскоп УД2-3С - высокопроизводительный аппарат, он рассчитан на диагностику с показателями скоростей УЗ-волн: от 1000 до 9999 м/с, и времени распространения: от 0 до 1000 мкс. Способы, по средством которых прибор инициирует свою деятельность называются теневым, эхо- и зеркально-теневым.

Используется аппарат в машиностроительной, энергетической, транспортной и многих прочих направлениях при непосредственном использовании, установке или ремонте различных технических устройств.

Является довольно надежным оборудованием: разброс температур, при которых прибор функционирует нормально составляет: от -20 °С до +50 °С, внутренняя память рассчитана на сохранение девяносто девяти настроек, для каждой области нарушений имеется отдельная световая и звуковая сигнализации.

Ко всему прочему, инструмент имеет еще ряд определенных технических особенностей:

• Развертка до 1000 мкс;

• Задержка между импульсами происходит в разбросе от 0,5 мкс до 996 мкс;

• Отсечка до восьмидесяти процентов высоты дисплея;

• Протяженность в длину максимального диагностируемого материала достигает 3000 мм;

• Используется широкополосный усилитель;

• Временная регулировка чувствительности, другими словами ВРЧ осуществляется по десяти опорным точкам.

Габариты прибора составляют: 280х282х50 мм, масса: не более 3,5 кг.

Если необходим многофункциональный прибор с расчетом на долгий и эффективный срок службы, то ультразвуковой дефектоскоп УД2-3С это один из наиболее подходящих вариантов.
