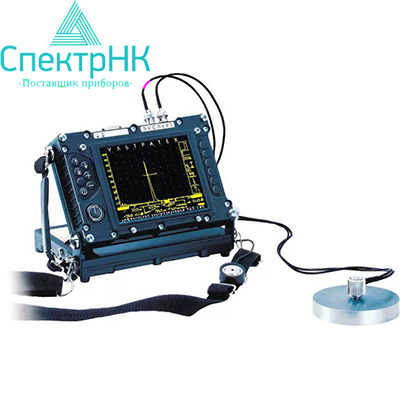

Дефектоскоп УД2-140

Тип оборудования: Ультразвуковой дефектоскоп

Страна производитель: Россия

Серия: УД2-140

Модель: УД2-140

дефектоскоп УД2-140

Дефектоскоп УД2-140 предназначен для обнаружения дефектов соединений с помощью ультразвукового воздействия. Устройство позволяет произвести измерения координат дефекта, амплитуд сигналов, скорости распространения УЗК. Представленная модель фиксирует и сохраняет все данные и итоги проверки, которые потом переносятся на ПК.

Корпус трансформируется при необходимости, учитывая особенности эксплуатации. Благодаря высокой яркости EL дисплея обзор отличный и доступный в любых условиях работы. Производитель предусмотрел широкие возможности регулировки и настройки генератора импульсов.

Назначение

• Дефектоскоп ультразвуковой УД2-140 применяется для неразрушающего контроля материалов, изделий, сварных соединений на наличие дефектов типа нарушения сплошности или однородности.
• Обнаружения дефектов;
• Измерения координат дефектов;
• Измерения амплитуд сигналов от дефектов;
• Измерения скорости распространения продольных и поперечных УЗК в различных материалах;
• Накопления и сохранения результатов контроля с целью последующей их перезаписи в компьютер.

Режимы

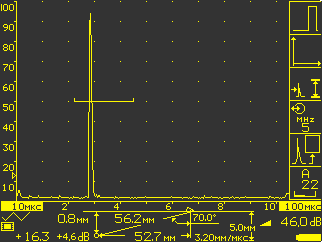

А-скан или параметры — до 500 сохранений;

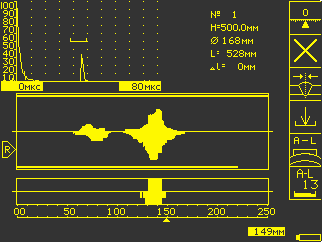

A-L регистрация амплитуды с записью по длине сигнала длина пути — до 2984 мм, разрешение по длине — 1 мм, сохранение до 45 участков пути;

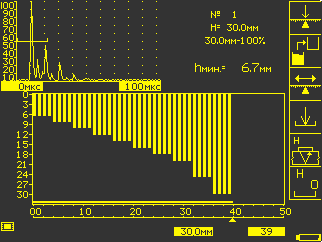

Глубиномер

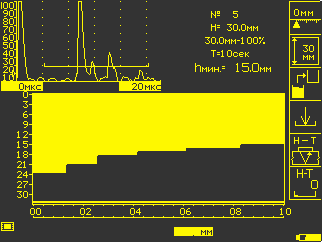

H-T (временная развертка) время — 5…25 (шаг 5) с, запись до 290 участков;

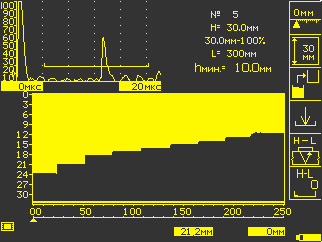

H-L (датчик пути) длина пути — до 3000 мм, разрешение по длине — 1 мм, запись до 45 участков по 3 м;

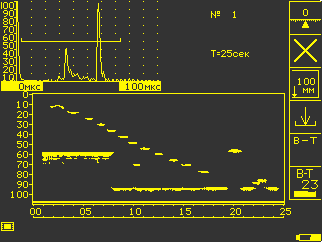

B-СКАН (временная развертка) время — 5…25 (шаг 5) с;



Отличительные особенности

Абсолютно новый подход к разработке ультразвукового дефектоскопа. Корпус УД2-140 специально спроектирован для дефектоскопа, имеет возможность трансформироваться, в зависимости от применения. Экран электролюминесцентный, повышенной яркости. Широкие возможности регулировки генератора импульсов и входного тракта. Прибор имеет такие необходимые функции как: «заморозка» максимального сигнала, стоп-кадр, индикатор «ход луча», индикатор «количество переотражений», увеличенное изображение А-скан, координатная сетка, часы, календарь. Также присутствуют стандартный набор функций: ВРЧ, АРК, В-скан, глубиномер. Реализована возможность подключения датчика пути и запись голосового сопровождения.

• В ультразвуковом дефектоскопе УД2-140 установлен яркий, высококонтрастный дисплей с размером экрана 115х86 мм и логическим разрешением 320х240 точек американской фирмы PLANAR;
• Частота кадров может достигать 100 кадров в секунду. Высокая частота смены кадров позволяет получить непрерывную картину изображения А-скан при сканировании — такую же, как на аналоговых дефектоскопах с электронно-лучевой трубкой (но при этом яркость EL дисплея гораздо выше, чем у трубки).
• Вертикальная и горизонтальная шкалы развертки постоянно отображаются на экране
• Размерность развертки можно установить в миллиметрах или микросекундах.
• Размерность координат (глубины) можно установить в миллиметрах или микросекундах
• В «максимальной» версии дефектоскопа УД2-140 «ЭКСПЕРТ» используется 5 режимов регистрации с многократной записью. Имеется возможность заказать дефектоскоп с любой комбинацией из 5 режимов регистрации — всего 32 варианта.
• Дефектоскоп позволяет производить записи (при многократной регистрации по времени, по датчику пути, по отдельным точкам) с возможностью масштабирования как до, так и после сохранения информации в памяти дефектоскопа (а также при просмотре сделанных записей и при распечатке результатов).
• Дефектоскоп УД2-140 обладает большим объемом памяти (запись до 500 изображений А-скан или параметров настройки).
• Для удобства управления в дефектоскопе УД2-140 используется две клавиатуры: универсальная и функциональная:
• Универсальная клавиатура позволяет управлять всеми режимами прибора одной левой рукой.
• Быстрый доступ к любой из почти 100 виртуальных кнопок обеспечит функциональная клавиатура и иерархическая структура меню.
• Дефектоскоп прост в управлении, в основном это достигается благодаря специально разработанной, интуитивно-понятной структуре меню.
• Динамический характер пиктограмм, т.е. изменение вида пиктограмм в зависимости от установленной функции или параметра, обеспечивает наглядность и простоту управления.
• УД2-140 обладает повышенной точностью определения координат. Измерение координат обеспечивается качественными датчиками, прецизионной аппаратурой и высокоточными вычислениями.
• Дефектоскоп позволяет работать с ПЭП как отечественного производства с фиксированными частотами — 10 МГц; 5 МГц; 2,5 МГц; 1,8 МГц; 1,25 МГц; так и с импортными (т.е. со встроенным контуром) в частотном диапазоне от 1,25 до 10 МГц.
• Трансформируемый корпус позволяет поворачивать дисплей на угол от 0 до 90º, что обеспечивает удобство при эксплуатации прибора в любых условиях. УД2-140 — единственный дефектоскоп с поворотной панелью управления (гарантируется не менее 10000 циклов сложения/разложения корпуса)

Расширение функциональности

• “Стоп-кадр” максимального сигнала
• Размерность развертки — мм/мксек
• Размерность расстояний — мм/мксек
• Индикация ХОД ЛУЧА
• Индикация КОЛИЧЕСТВО ПЕРЕОТРАЖЕНИЙ
• Аудио сигнализация МИН. ТОЛЩИНЫ прозвучивания
• Увеличение А-сканов
• Авторегулировка чувствительности дефектоскопа
• Координатная сетка на дисплее
• Таймер и календарь

ВРЧ — до 20 точек; диапазон значений — 60 дБ; крутизна — 20 дБ/мкс;

АРК — до 20 точек; две доп. линии на дистанции до 20 дБ от основной;

Базовый комплект дефектоскопа УД2-140

1. Дефектоскоп УД2-140
2. Блок питания
3. 6 ПЭП по выбору
4. Комплект ремней
5. Кабель дефектоскоп-ПК
6. Диск с программным обеспечением
7. Комплект эксплуатационной документации (РЭ,МП, ПС)
8. Контейнер для ПЭП
9. Сумка

Технические характеристики
