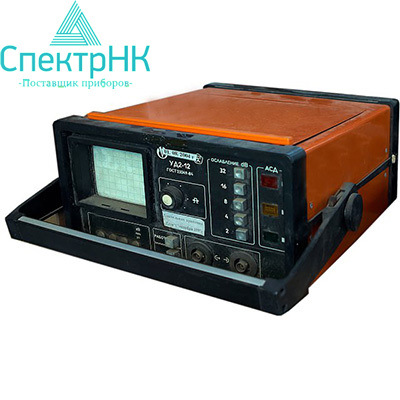

Дефектоскоп УД2-12

Тип оборудования: Ультразвуковой дефектоскоп

Страна производитель: Молдова

Серия: УД2-12

Модель: УД2-12

Дефектоскоп УД2-12 представляет собой ультразвуковой измерительный диагностический прибор неразрушающего контроля, предназначенный для контроля готовой продукции, сварных швов и металлических полуфабрикатов на предмет наличия нарушения однородности и сплошности изоляции, а также других дефектов, включая механические повреждения. Устройство измеряется глубину и координаты залегания объекта и используется в качестве установки ручного контроля, осуществляющей эхо-теневой и зеркально-теневой методы дефектоскопии.

Дефектоскоп находит применение в малоканальных аппаратах механизированного и технологического контроля, при проведении ремонтно-восстановительных работ, при прокладке трубопроводов и в качестве способа нормоконтроля при сдаче готовых объектов.

Назначение дефектоскопа УД2-12

Выявление дефектов типа нарушения сплошности и однородности в сварных соединениях, материалах, полуфабрикатах и готовых изделиях.

Измерение глубины залегания и определение координат дефектов, а также отношение амплитуд сигналов от дефектов.

Использование для ручного контроля эхо-, теневым и зеркально-теневым методами, а также применение в малоканальных установках механизированного контроля.

Принцип действия

Формируемый прибором зондирующий электрический импульс посредством пьезоэлектрического преобразователя (далее ПЭП) возбуждает в исследуемом изделии ультразвуковую волну (далее УЗ), фронт которой, отражаясь от области дефекта в материале, возвращается к приемному ПЭП, где преобразуется опять в электрический сигнал. Принятый сигнал усиливается и преобразуется к виду, удобному для регистрации и наблюдению. Зная скорость распространения УЗ волны в исследуемом материале и время ее прохождения от возбуждающего до приемного ПЭП, можно легко вычислить расстояние до дефекта, его координаты и размер. Все это выполняется дефектоскопом автоматически.

Технические возможности

• Дефектоскоп обеспечивает контроль материалов со скоростями распространения продольных ультразвуковых колебаний (УЗК) в диапазоне от 2240 до 6700 м/с и затуханием продольных УЗК не более 3,9 дБ/см.
• Диапазон толщин контролируемого материала (по стали):
  - от 1 до 999 мм по цифровому индикатору;
  - от 1 до 5000 мм по экрану ЭЛТ.
• В зависимости от области применения дефектоскоп комплектуется:
  - контактными прямыми совмещенными и раздельно-совмещенными, наклонными совмещенными и раздельно-совмещенными преобразователями с номинальными частотами 0,62; 1,25; 1,8; 2,5; 5,0 MHz.
  - блоком автономного питания, зарядным устройством для зарядки аккумуляторов автономного блока питания.
  - раздельными трансформаторами для питания электронного блока от сети переменного тока с номинальным напряжением 24 V, 36 V, 220 V.

Особенности

• Индикация зоны и формы напряжения временной регулировки чувствительности (ВРЧ) на экране электронно-лучевой трубки;
• Индикация изменения амплитуды сигнала в децибелах на цифровом табло;
• Подключение внешних устройств для регистрации аналогового сигнала;
• Регулировка амплитуды сигнала генератора с сохранением спектра;
• Настройка импульсной части дефектоскопа по встроенному цифровому индикатору;
• Компенсированная отсечка шумов с сохранением информации, содержащейся ниже уровня отсечки;
• Измерение координат и глубины залегания дефектов без нормирования амплитуды сигналов

Базовый комплект дефектоскопа УД2-12

• Электронный блок дефектоскопа УД2-12.
• Преобразователи ультразвуковые 6 штук.
• Кабель для подключения преобразователей к дефектоскопу: 2 штуки.
• Блок питания от сети 220V, 36V, 24V.
• Аккумуляторный блок питания поставляются за отдельную плату по желанию заказчика.
• Руководство по эксплуатации и методика поверки дефектоскопа УД2-12 — методические указания, методика поверки по ПРИЗ-Д5 — методические указания, методика поверки по ПРИЗ-Д11.

Технические характеристики

Где купить Дефектоскоп УД2-12 в Алматы

Дефектоскоп УД2-12 можно заказать в компании «СпектрНК»: оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp). Менеджер в Алматы уточнит комплектацию и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц.

Вопросы и ответы

Сколько стоит Дефектоскоп УД2-12?

Цена зависит от комплектации и условий поставки — менеджер в Алматы подготовит коммерческое предложение по вашему запросу.

Можно ли заказать Дефектоскоп УД2-12 с доставкой по Казахстану?

Да, доставляем по всему Казахстану транспортными компаниями и курьерскими службами, по Алматы — своей службой доставки.

Кто производитель Дефектоскоп УД2-12?

Производитель — Интроскоп. Все приборы бренда — на странице Интроскоп, похожие модели — в разделе «Ультразвуковые дефектоскопы».
