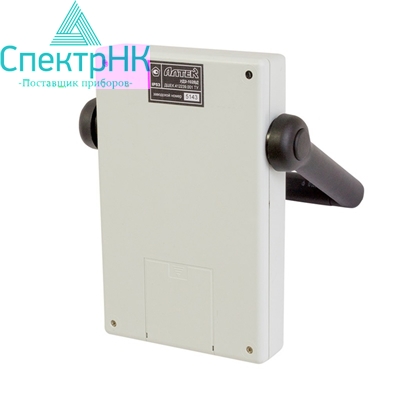

Ультразвуковой дефектоскоп УД2-102ВД Пеленг

Ультразвуковой дефектоскоп УД2-102ВД Пеленг

УД2-102ВД - комбинированный (ультразвуковой и вихретоковый) дефектоскоп, позволяющий выявлять внутренние дефекты в изделиях из металлов, сплавов и неметаллов широкой номенклатуры (в том числе - контроль сплошности сварных соединений).

Дефектоскоп способен работать в труднодоступных местах, на высоте и в опасных условиях, обеспечивает до 100 предварительных настроек, помогающих облегчить работу оператора и повысить производительность, предоставляется возможность документировать результаты контроля.

Исполнение УД2-102ВД:

• Нефтегазовое программное обеспечение
• Программное обеспечение для приемочного контроля
• Вагонное программное обеспечение
• Локомотивное программное обеспечение
• Рельсовое программное обеспечение
• Программное обеспечение для путевых машин
• Программное обеспечение для метрополитена

Параметры дефектов, выявляемых дефектоскопом ПЕЛЕНГ УД2-102:

• время распространения ультразвуковых колебаний (УЗК);
• глубина дефекта;
• расстояние от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность сканирования ПЭП;
• расстояние до дефекта по лучу (в некоторых режимах);
• амплитуда отраженного сигнала;
• уловные размеры дефекта (условная высота и условный размер по пути перемещения ПЭП) с использованием ручной измерительной метки в режиме В-развертки или опции "огибающая";
• коэффициент выявляемости дефекта и эквивалентную площадь дефекта (только для версии "УНИВЕРСАЛЬНЫЙ+АРД".

Дефектоскоп позволяет контролировать и выявлять внутренние дефекты в широкой номенклатуре изделий из металла, пластмасс и др. материалов со скоростью распространения ультразвуковых колебаний 300-9999 м/с. С помощью дефектоскопа возможно определение уровня различных жидкостей в емкостях. Для удобства пользователей в дефектоскопе имеет таблица скоростей распространения ультразвуковых колебаний для большого количества твердых материалов и жидких сред. При этом автоматически выбирается значение скорости для определенного типа волны. В то же время у оператора имеется возможность коррекции предлагаемого дефектоскопом значения.

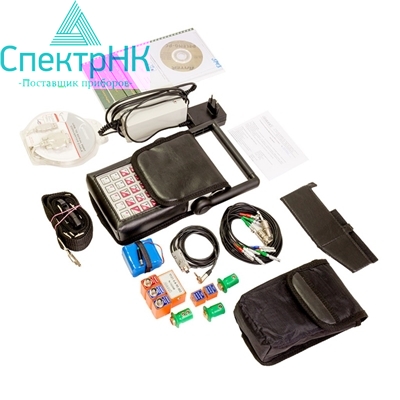

Комплект поставки

Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ (Нефтегазовая версия)

	рекомендуемый комплект принадлежностей	базовый комплект принадлежностей
Пьезоэлектрические преобразователи (ПЭП)	П111-2,5-K12; П121-2,5-50°; П121-2,5-65°; П121-5-50°; П121-5-65°; П112-5-12/2	П121 ...
Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50	5 шт.	1 шт.
Кабель для подключения прибора к ПЭВМ	1 шт.	1 шт.
Зарядное устройство - сетевой адаптер	1 шт.	1 шт.
Комплект из 4 "пальчиковых" аккумуляторов	2 шт.	2 шт.
Чехол электронного блока	1 шт.	1 шт.
Сумка для переноски дефектоскопа	1 шт.	1 шт.
Солнцезащитная бленда	1 шт.	1 шт.
Пенал для принадлежностей	1 шт.	1 шт.
ПО для ПЭВМ	CD-диск	CD-диск
Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр)	1 комплект	1 комплект

Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ (Локомотивная версия)

	комплект принадлежностей
Пьезоэлектрические преобразователи (ПЭП)	П111-2,5; (2шт.) П111-5; П121-2,5-18°; П121-2,5-40°; П121-2,5-50°; П121-2,5-0,4-90о
Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50	6 шт.
Кабель для подключения прибора к ПЭВМ	1 шт.
Зарядное устройство - сетевой адаптер	1 шт.
Аккумуляторная батарея	2 шт.
Чехол электронного блока	1 шт.
Сумка для переноски дефектоскопа	1 шт.
Солнцезащитная бленда	1 шт.
Пенал для принадлежностей	1 шт.
ПО для ПЭВМ	CD-диск
Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр, Инструкция по УЗК)	1 комплект

Ультразвуковой дефектоскоп ПЕЛЕНГ УД2-102 (Вагонная версия)

	комплект принадлежностей
Пьезоэлектрические преобразователи (ПЭП)	П111-2,5; (2шт.) П111-5; П121-2,5-18°; П121-2,5-40°; П121-2,5-50°; П121-2,5-0,4-90о
Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50	6 шт.
Кабель для подключения прибора к ПЭВМ	1 шт.
Зарядное устройство - сетевой адаптер	1 шт.
Аккумуляторная батарея	2 шт.
Чехол электронного блока	1 шт.
Сумка для переноски дефектоскопа	1 шт.
Солнцезащитная бленда	1 шт.
Пенал для принадлежностей	1 шт.
ПО для ПЭВМ	CD-диск
Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр, Инструкция по УЗК)	1 комплект

Ультразвуковой дефектоскоп УД2-102 ПЕЛЕНГ (Рельсовая версия)

	комплект принадлежностей
Пьезоэлектрические преобразователи (ПЭП)	П111-2,5; П121-2,5-45°; (2шт.) П121-2,5-50°; П121-2,5-70°
Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50	6 шт.
Кабель для подключения прибора к ПЭВМ	1 шт.
Зарядное устройство - сетевой адаптер	1 шт.
Аккумуляторная батарея	2 шт.
Чехол электронного блока	1 шт.
Сумка для переноски дефектоскопа	1 шт.
Солнцезащитная бленда	1 шт.
Пенал для принадлежностей	1 шт.
ПО для ПЭВМ	CD-диск
Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр, Инструкция по УЗК)	1 комплект

Ультразвуковой дефектоскоп ПЕЛЕНГ УД2-102 (Путевые машины)

	комплект принадлежностей
Пьезоэлектрические преобразователи (ПЭП)	П111-2,5; (2шт.) П111-5; П121-2,5-18°; П121-2,5-40°; П121-2,5-50°
Кабели для подключения совмещенных и раздельно-совмещенных ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50	6 шт.
Кабель для подключения прибора к ПЭВМ	1 шт.
Зарядное устройство - сетевой адаптер	1 шт.
Аккумуляторная батарея	2 шт.
Чехол электронного блока	1 шт.
Сумка для переноски дефектоскопа	1 шт.
Солнцезащитная бленда	1 шт.
Пенал для принадлежностей	1 шт.
ПО для ПЭВМ	CD-диск
Эксплуатационная документация (Руководство по эксплуатации, Инструкция по поверке /калибровке/, Формуляр, Инструкция по УЗК)	1 комплект

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

• Сертификат утверждения типа средств измерения (Россия)
• Свидетельство о регистрации РЖД
• Разрешение РосТехНадзора (Россия)
• Сертификат о признании утверждения типа средств измерения (Казахстан)
• Разрешение горнотехнического контроля (Казахстан)
• Сертификат признания утвержденного типа средств измерения (Узбекистан)
• Сертификат об утверждении типа средств измерений (Беларусь)

Дополнительно

Мощный и высокопроизводительный прибор ультразвуковой дефектоскоп УД2-102ВД сочетает в себе возможности вихретокового способа и УЗ-диагностики.

Ультразвуковой дефектоскоп УД2-102ВД представляет собой ценный инструмент для многих специалистов, он позволяет пользователю производить проверку сварных соединений, различных труб, емкостей, рельсов, деталей подвижного состава и прочих металлических конструкций.

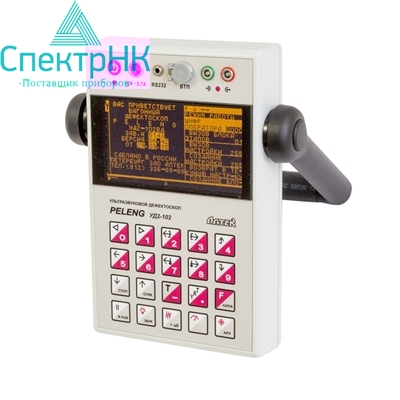

Аппарат оснащен определенными технологиями для предания комфорта диагностическому процессу. Так у него есть 5,7 дюймовый TFT-дисплей, который выдает большое и четкое изображение, обладает удобной для контроля передней панелью, имеет встроенный вихретоковый канал. При подключении адаптера его параметры определяются автоматически.

Также прибор является высокопроизводительным и надежным. С ним оператор может работать в достаточно опасных и суровых условиях в течение продолжительного времени. К тому же, аккумулятор держит четырнадцать часов беспрерывной работы и функционирует при температурных условиях от -25°С до +50°C. Масса аппарата составляет 1,35 кг, габариты: 140х220х42 мм.

Прибор имеет в своем распоряжении множество различных технологий, позволяющих добиться наиболее наглядных и оперативных показателей в поиске дефектов.

УД2-102ВД обладает шестистепенной ручной коррекцией чувствительности, изображения представляются в виде A-, B-развертки. Поддерживает предварительное создание до ста конфигураций и режим индикации движения ультразвуковых волн.

Такой аппарат, как ультразвуковой дефектоскоп УД2-102ВД представляет собой очень мощный, надежный аппарат, он способен выявлять дефекты различного характера и функционировать в условиях повышенной сложности. Он обеспечит оператора всем необходимым для полноценной, высокоэффективной диагностики.



Технические характеристики
