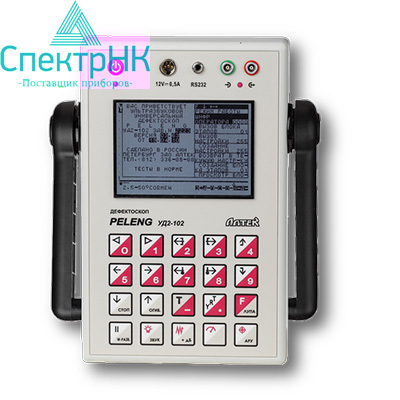

Дефектоскоп ПЕЛЕНГ УД2-102

Тип оборудования: Ультразвуковой дефектоскоп

Страна производитель: Россия

Серия: УД2-102

Модель УД2-102

Ультразвуковой дефектоскоп УД2-102 целесообразно использовать для нахождения дефектов внутреннего типа в различных изделиях из металлов, сплавов и неметаллов. С их помощью ведется диагностика сплошности сварных швов, котлов, листовых элементов, систем трубопроводов, рельсовых элементов, узлов и деталей подвижного состава и т. д. Кроме того, его используют для оценки толщин и уровня жидкостей в герметичных емкостях.

Некоторые модели могут совмещать вихретоковый и ультразвуковой методы контроля. Они востребованы:

В промышленности;

Энергетике;

Машиностроении и смежных отраслях.

Возможно использование ультразвукового дефектоскопа УД2-102 при плохих условиях, в труднодоступных местах и на большой высоте.

Особенности дефектоскопа УД2-102:

К ключевым достоинствам дефектоскопа Пеленг УД2-102 относятся:

• Конкурентоспособная цена, надежность и точность прибора, что выгодно выделяет его на фоне большинства зарубежных и отечественных аналогов.
• Возможность работы в опасных производственных условиях благодаря взрывозащищенной конструкции.
• Понятный и удобный интерфейс управления. Все ключевые параметры контроля выводятся на дисплей дефектоскопа Пеленг УД2-102, а для активизации большинства функций достаточно одного нажатия клавиши. Вводить значения можно цифровымикнопками или Больше/Меньше.
• Конструктивные и технологические особенности ультразвукового дефектоскопа УД2-102 существенно упрощают работу оператора при сохранении высокой производительности прибора: можно предварительно запрограммировать более сотни настроек.
• Вывод координат, эквивалентной площади дефекта, амплитуды отраженного сигнала и коэффициента выявляемости происходит на протяжении всего времени обследования.
• Возможность регулировки параметров значений скорости ультразвуковых колебаний для продольных и поперечных волн в зависимости от угла ввода и особенностей исследуемого материала.
• Оптимизация развертки по длительности и корректировка частоты следования зондирующих импульсов. Помимо этого, возможно смещение строба (в дефектоскопе Пеленг УД2-102 реализован независимый принцип управления началом и концом строба).
• Звуковое и световое оповещение при обнаружении дефектов.
• Энергонезависимая память (сохранение настроек в выключенном приборе).
• Сохранение настроек по блочному принципу, что облегчает работы при многоэтапном контроле.

Представление информации на экране:

А-развертка

- в том числе режимы СТОП-КАДР, ЛУПА, ОГИБАЮЩАЯ

W-развертка

- изображение хода распространения лучей с указанием мест расположения дефектов

В-развертка

- визуализация контролируемого сечения

Простой интерфейс:

Ввод требуемых значений параметров как с использованием кнопок БОЛЬШЕ/МЕНЬШЕ, так и непосредственно в цифровом виде

Вызов основных режимов "горячими кнопками" и постоянная индикация их состояния

Индикация требуемого и фактического значений чувствительности

Постоянное отображение основных параметров контроля (частота, угол ввода, схема включения преобразователя), а также для специализированных версий - номера типового варианта и его параметров (номер инструкции, описание объекта контроля и т.д.)

Автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов

Автоматическая сигнализация дефектов:

Наличие двух стробов, позволяющих реализовать контроль практически любых изделий различными методами.

Независимое управление началом и концом строба, а также возможность смещения строба

Звуковая (встроенная) и световая сигнализации дефекта. Возможность удлинения срабатывания сигнализации (для исключения пропуска дефектов малых размеров)

Автоматические режимы:

Оптимизация длительности развертки

Установка требуемых значений скоростей УЗК (для продольных и поперечных волн) в зависимости от материала и угла ввода

Корректировка частоты следования зондирующих импульсов

Настройка нуля глубиномера и чувствительности по опорному сигналу (через режим "СТОП-КАДР" или "ОГИБАЮЩАЯ")

Настройка на заданную эквивалентную площадь (эквивалентный диаметр) и определение эквивалентных размеров дефектов с помощью, встроенной АРД-диаграммы"

Выравнивание чувствительности:

Временная регулировка чувствительности (ВРЧ), задаваемая вручную

Возможность автоматического выравнивания чувствительности в зоне контроля (за счет ВРЧ или криволинейного порога) с помощью, встроенной АРД-диаграммы

Наличие автоматической регулировки усиления (АРУ), позволяющей оперативно учитывать изменения затухания ультразвука и качество акустического контакта по опорному сигналу

Измерение характеристик выявленных дефектов:

Постоянная индикация координат, коэффициента выявляемости и эквивалентной площади дефекта, а также амплитуды отраженного сигнала с использованием "автоматической" метки, отслеживающей вершину максимального сигнала в стробе

Измерение параметров для любых сигналов с использованием "ручной" метки (как для текущей А-разверти, так и для режима СТОП-КАДР, В-развертки и вызванных из памяти А- или В-разверток) с автоматическим поиском максимума отраженного сигнала

Энергонезависимая память:

• Документирование результатов контроля в виде протоколов с кадром А или В-развертки, а также отчетов о проведении контроля
• Сохранение настроек. Кодовая защита настроек от несанкционированного удаления или изменения параметров
• Возможность создания и сохранения блоков настроек (для удобства реализации многоэтапного контроля)
• Возможность подключения дефектоскопа к ПЭВМ и сохранения результатов контроля в Базе данных

Комплект поставки дефектоскоп УД2-102

• Комплект из шести преобразователей пьезоэлектрического типа: П111-2,5-0; П121-2,5-50; П121-2,5-65; П121-5,0-50; П121-5,0-65; П112-5,0-0
• Зарядное устройство (сетевое)
• Комплект из двух кабелей для подключения совмещенных преобразователей и одного кабеля с разъемом LEMO-00 для подключения раздельно-совмещенных преобразователей
• Комплект из двух переходников для преобразователей (разъем СР-50)
• Программное обеспечение для подключения дефектоскопа к компьютеру и последующей работы
• Кабель для подключения дефектоскопа к компьютеру
• Чехол для электронно-измерительного блока, оснащенный специальным пеналом
• Руководство по эксплуатации, инструкция по поверке (калибровке), формуляр
• Чехол для транспортировки УД2-102ВД
