Ультразвуковой дефектоскоп OmniScan SX

Ультразвуковой дефектоскоп OmniScan SX

Компания Olympus представляет новый дефектоскоп OmniScan® SX, являющийся результатом более чем 20 лет исследований в области фазированных решеток. Прибор имеет удобный программный интерфейс и оснащен 8,4-дюймовым (21,3 см) сенсорным экраном. Не является модульным прибором и позволяет работать только с одной группой элементов фазированной решетки, что делает прибор простым в применении и доступным по цене.

OmniScan SX доступен в двух конфигурациях: SX PA и SX UT. Модель SX PA - это ФР-модуль 16:64PR, который, аналогично УЗ-модулю SX UT, оснащен традиционным каналом УЗ (UT) для контроля в режимах И-Э (импульс-эхо), РС (раздельно-совмещенный) или TOFD (дифракционно-временной метод контроля). Портативный дефектоскоп OmniScan SX на 33 % легче и на 50 % меньше своего предшественника OmniScan MX2.

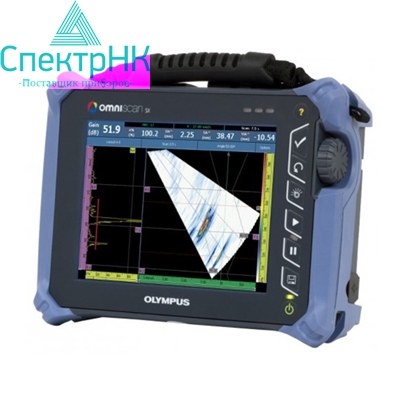

Сенсорный экран имеет функцию полноэкранного режима для оптимальной визуализации дефектов, преобразуя многие функции меню в простые сенсорные операции. Интуитивно-понятный интерфейс обеспечивает легкий выбор меню и перемещение курсора, имеет функции масштабирования и настройки стробов, а также возможность ввода и редактирования текста и значений. Все вышеперечисленные функции, наряду с понятной настройкой и мастером калибровки, а также большая скорость обновления данных S-скана и A-скана, и высокая частота повторения зондирующих импульсов (ЧЗИ) делают OmniScan SX высокоэффективным аналитическим прибором.

Совместим со всеми сканерами Olympus, датчиками и комплектующими, а также с программами NDT SetupBuilder и OmniPC. Оборудование и программное обеспечение Olympus гарантируют эффективность и надежность неразрушающего контроля на всех уровнях, начиная с проектирования и настройки и заканчивая сбором данных и анализом результатов тестирования.

OmniScan SX — универсальный инструмент Olympus, дополняющий линейку новаторских продуктов компании. Дефектоскоп значительно упрощает производственный процесс и повышает производительность.

• Контроль сварных соединений с применением фазированных решеток

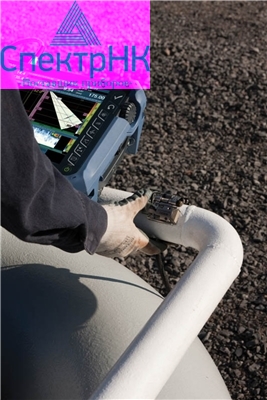

OmniScan PA занимает важное место в системе ручного и полуавтоматического контроля сварных швов, разработанной Olympus для нефтегазовой промышленности. Данная технология используется в соответствии с требованиями ASME, API и другими стандартами, отличается высокой скоростью обнаружения дефектов и простотой в интерпретации полученных данных.

• Выявление коррозии и контроль композитных материалов

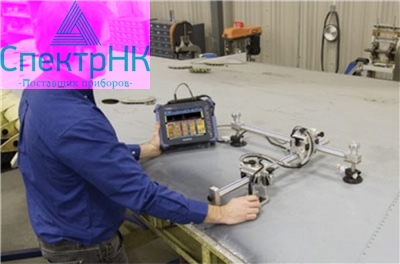

Контроль продольными волнами стал более доступен с прибором OmniScan SX. Olympus предлагает проверенное на практике решение для контроля расслоений в композитных материалах и оценки коррозионного утонения стенок.

• Контроль сварных соединений методом TOFD

Технология TOFD — простой и эффективный метод для обнаружения дефектов сварных соединений. Высокая чувствительность метода TOFD существенно облегчает обнаружение дефектов и определение их размеров.

• Контроль состава материалов

Ультразвуковые методы неразрушающего контроля позволяют выявлять трещины, утонения стенок труб и другие коррозионные повреждения. OmniScan SX предоставляет возможность проводить контроль продольными и поперечными волнами и является бюджетным решением для контроля качества материалов с использованием одной группы.



Дополнительно

Классический прибор ультразвуковой дефектоскоп OmniScan SX это выбор высокоэффективного и производительного прибора при оптимальном соотношении цены и качества.

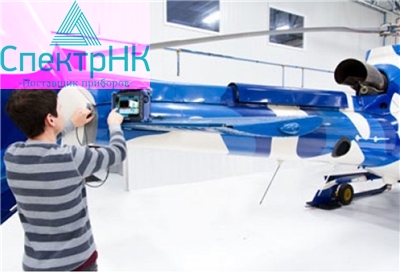

Ультразвуковой дефектоскоп OmniScan SX обладает множеством возможностей, заметно облегчающим труд специалиста при поиске нарушений в структуре, а также на поверхностях различных объектов в сфере авиации, машиностроения, металлургии и т.д. Используется при ручной, линейной или растровой диагностике.

Говоря о качественных характеристиках аппарата стоит начать с того, что он обладает облегченной конструкцией и достаточно прост в эксплуатации, оборудован сенсорным дисплеем на 8,4 дюйма с четким и крупным изображением, и меню с общеизвестными обозначениями. Функционирует также полноэкранный режим для подробной демонстрации нарушений.

Процесс настройки аппарата носит достаточно несложный характер в силу наличия у него определенных функций, таких как автоиндентификация датчика, пошаговый мастер калибровки и Weld Overlay, и RayTracing.

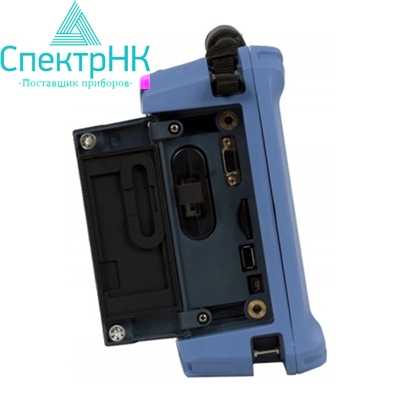

Прибор имеет много функций, полезных для полноценной диагностики. Он владеет достаточно обширной информационной базой о статистике несоответствий по осям, объемном расположении нарушений, показателях соответствия норме, координатах мест коррозии и т. д. Поддерживает сохранение данных на SD – карту или на USB-накопитель версии 2.0. С помощью различных сочетаний стробов производит измерения и синхронизацию данных. Также прибор может анализировать полученную информацию и создавать отчеты. Благодаря предустановленным схемам, аппарат оперативно определяет длины, глубины и высоты нарушений.

Прибор имеет высокий класс защиты: IP66, температуры для приемлемого функционирования аппарата от –10 °C до 45 °C, а степень влажности окружающей среду – 70%. Габариты: 267?208?94 мм. Общий вес: 3,4 кг.

Анализ и автоматическое обновление зоны просмотра при смене позиции строба ультразвуковой дефектоскоп OmniScan SX производит в независимом режиме.
