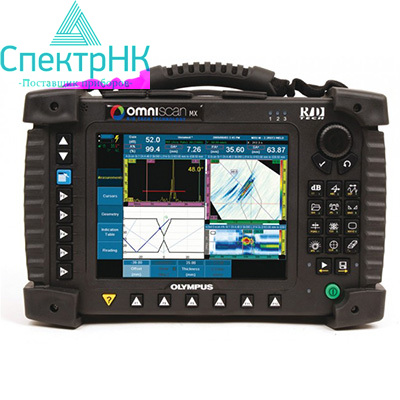

Дефектоскоп OmniScan MX
|
|
|
|
|
|
Гарантия производителя
Производитель: Olympus
Доставка по Казахстану
Артикул: s00172Цену уточните у менеджера
Дефектоскоп OmniScan MX — ультразвуковой дефектоскоп для неразрушающего контроля материалов и изделий. Прибор выпускается под брендом Olympus и представлен в разделе каталога «Ультразвуковые дефектоскопы». Его используют для обнаружения внутренних несплошностей в металле и сварных соединениях без разрушения объекта.
Где применяется
Ультразвуковые дефектоскопы этого типа применяют при контроле сварных швов, трубопроводов, сосудов давления, металлоконструкций и отливок. Типичные отрасли — нефтегазовый сектор, энергетика, машиностроение, строительство и транспорт. Метод позволяет выявлять трещины, непровары, поры и другие дефекты на этапе изготовления и при плановой диагностике оборудования в эксплуатации.
Для подбора комплектации и уточнения технических параметров под вашу задачу запросите коммерческое предложение у специалистов СпектрНК в Алматы.
Другие модели — в разделе Ультразвуковые дефектоскопы; все товары бренда — на странице Olympus.
Где купить в Алматы
Оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp): менеджер в Алматы поможет подобрать модель и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц. Адрес офиса — на странице «Контакты».
Технические характеристики
Размеры | 244 мм х 182 мм х 57 мм |
Вес | 1 кг |
Разъёмы | LEMO® 00 (2, 4 или 8) |
Генератор | |
Количество | 2, 4 или 8 |
Выходной импульс | 50 В, 100 В, 200 В, 300 В ±10 % |
Длительность импульса | Настраивается от 30 нс до 1000 нс ±10 %, разрешение 2,5 нс |
Время затухания | менее 7 нс |
Форма импульса | Отрицательный прямоугольный импульс |
Выходное сопротивление | менее 7 Ом |
Приёмник | |
Количество приёмников | 2, 4 или 8 |
Диапазон усиления | от 0 до 100 дБ, с шагом 0,1 дБ |
Максимальный входной сигнал | 20 Вp-p (масштаб 128 %) |
Минимальная чувствительность | 200 µВp-p (масштаб 128 %) |
Эквивалентный входной шум | 160 µВp-p (эффективное напряжение 26 µВ) (128 %) |
Входное полное сопротивление | 50 Ом |
Фильтрация на входе | Центрирована на 1 МГц (1,5 МГц), |
Полоса пропускания | 0,25 - 32 МГц (-3 дБ) |
Детектор | Положительный, отрицательный, комбинированный (положительный и отрицательный) |
Режим | ИЭ (импульс-эхо), РС (раздельно-совмещённый), TT (теневой). В режиме РС максимальное количество генераторов равно половине количества каналов. |
Сглаживание | Цифровое |
DAC | |
Количество точек | 16 |
Диапазон DAC | до 40 дБ |
Максимальное нарастание коэффициента усиления | 20 дБ/мкс |
Сбор данных | |
Частота измерения А-скана | 6000 A-сканов в секунду (512-точечный A-скан) |
Максимальная ЧЗИ | 1 канал на 12 кГц (С-скан) |
Обработка данных | |
Усреднение в реальном времени | 2, 4, 8, 16 |
Стробы | |
Кол-во | 3: I (синхронизация), A и B (измерение) |
Синхронизация | I, A, B по зондирующему импульсу; A и B по стробу I (пост-синхронизация) |
Запись данных | |
Запись А-скана (TOFD) | 6000 A-сканов в секунду (512-точечный A-скан) |
Запись С-сканов | 12 000 (A1, A2, A3, T1, T2, T3) (3 строба) |
Визуализация данных | |
Частота обновления | 60 Гц |
Синхронизация данных | |
Внутренняя | от 1 Гц до 12 кГц |
По кодировщику | На 1 или 2 осях, разделённых на 1 - 65 536 шагов |
Сигнализации | |
Количество | 3 |
Условия | Любая логическая комбинация стробов |
Сигнал | Амплитуда или время пролёта в стробе А или В |
