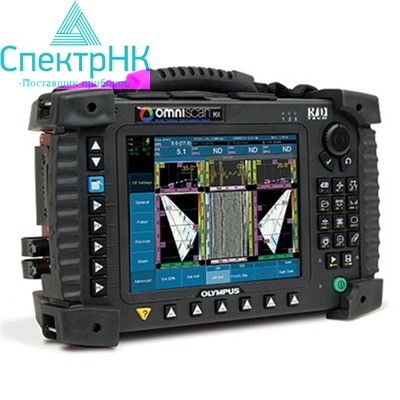

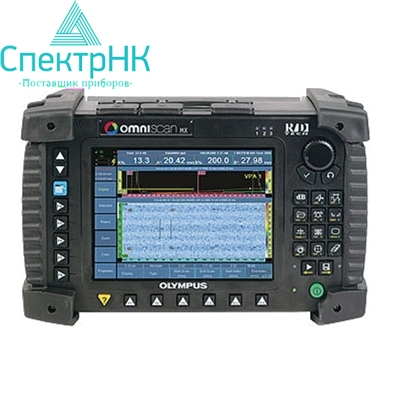

Ультразвуковой дефектоскоп OmniScan MX UT

Ультразвуковой дефектоскоп OmniScan MX UT

OmniScan MX производства Olympus NDT является наиболее успешным портативным модульным дефектоскопом, работающим как с фазированными решётками, так и с вихретоковыми матрицами. Серия дефектоскопов OmniScan включает приборы с поддержкой фазированных решёток, вихретоковых матриц и модули для традиционного ультразвукового и вихретокового контроля. Все модули отвечают самым последним требованиям НК. Несмотря на то, что OmniScan MX портативный модульный дефектоскоп, его основным отличием является высокая частота измерений и современное программное обеспечение. Именно это делает его незаменимым для ручного и автоматизированного контроля.

Ниже приведено описание дефектоскопа OmniScan MX UT с ультразвуковым модулем.

Дефектоскоп OmniScan MX UT обладает следующими особенностями:

Полнофункциональный С-скан

• Изображение амплитуды, максимума сигнала, высоты строба и толщины изделия.
• Автоматический строб синхронизируется с предыдущим стробом, что позволяет расширить динамический диапазон толщины.
• Запись полного А-скана с последующей обработкой С-скана.
• Опциональный строб интерфейса для привязки к поверхности, измерительный строб или кривые TCG/DAC.
• Положительный или отрицательный строб на РЧ-сигнале (независимо для каждого строба).
• Восемь настраиваемых сигнализаций на срабатывание в одном или нескольких стробах, фильтр для n событий для одного или нескольких каналов.
• Настраиваемая цветовая палитра для С-сканов амплитуды и толщины.
• Настраиваемая палитра на 256 цветов.
• 2-осевой кодировщик положения с синхронизацией сбора данных по механическому движению.
• Опциональная библиотека данных для специальной обработки А-сканов и С-сканов на компьютере.

Полнофункциональный В-скан

• Наглядное изображение профиля объекта контроля.
• Качественное изображение карты коррозии для бойлеров, труб и цистерн.
• Визуальное распознавание значений толщины.
• Контроль TOFD с использованием датчика положения для определения размеров дефектов вне зависимости от амплитуды.

Полнофункциональный А-скан

• Изображение А-скана в настраиваемой цветовой палитре.
• Режим отсечки.
• Режим контурного отображения.
• Режим сравнения с сохранённым А-сканом (отображение сигнала с максимальной амплитудой в стробе А).
• Мониторинг пересечения строба (изменение цвета сигнала после пересечения им строба).
• Частота обновления А-скана 60 Гц с отображением огибающей и максимума сигнала в стробе.

Пошаговые мастера настройки калибровки

Все процедуры калибровки начинаются с настройки параметров при помощи пошаговых мастеров настройки.

• Калибровка скорости звука
• Калибровка задержки призмы
• Калибровка TOFD
• Калибровка кривых TCG
• Калибровка датчика положения

TOFD (времяпролётная дифракция)

• Изображение и сохранение В-скана с данными кодировщика положения
• Изображение в оттенках серого с настройкой яркости и контраста
• Оцифровывание А-скана на 100 МГц
• Мастер калибровки TOFD
• Увеличенные маркер и показания для измерений методом TOFD
• Повторная синхронизация боковой волны

Технические характеристики
