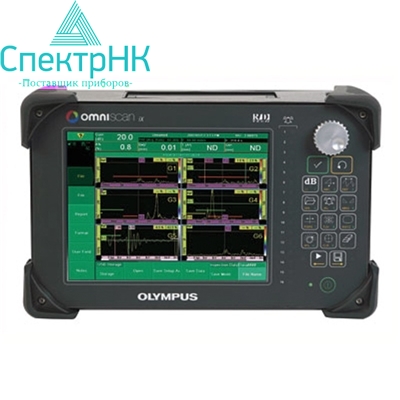

Ультразвуковой дефектоскоп OmniScan IX

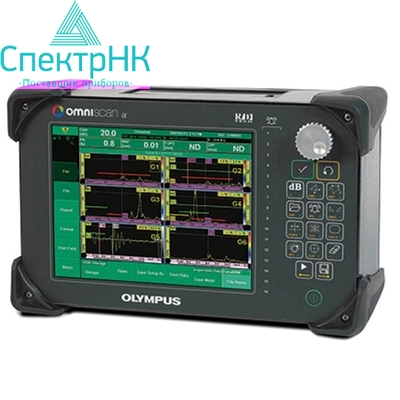

Ультразвуковой дефектоскоп OmniScan IX

Ультразвуковой дефектоскоп OmniScan IX обладает следующими особенностями:

• Высокая частота повторения зондирующего импульса (ЧЗИ)

Частота повторения зондирующего импульса (ЧЗИ) - это частота, с ко­торой посылаются импульсы. ЧЗИ OmniScan iX может достигать 12 кГц в режиме записи всех данных С-скана. Это значение (12кГц) делится между всеми каналами, участвующими в контроле.

• Запись данных

OmniScan iX записывает все данные А-скана и/или С-скана во вну­треннюю память, на запоминающее устройство USB или напрямую в компьютер по протоколу Ethernet. Интеллектуальное отображение А-скана (функция %Макс) Функция "%Макс" позволяет не пропустить сигнал от дефекта. Несмо­тря на то, что частота обновления изображения А-скана ниже частоты зондирующего испульса OmniScan iX (до 12кГц) и благодаря новой функции обрааботки сигнала на экране отображается наиболее значи­мый А-скан с сигналом от дефекта.

• Иммерсионный контроль

Интерфейсный строб используется для привязки к поверхности объекта контроля. При иммерсионном контроле на экране отображается ещё одна шкала расстояния по воде, а также имеется функция настройки скорости звука в воде.

• Аттенюатор донного эхо-сигнала

Строб В используется в качестве аттенюатора донного эхо-сигнала для независимого управления усилением в стробе.

• Двухосевой кодировщик положе­ния с синхронизацией сбора дан­ных по механическому движению

OmniScan iX оснащён 2-осевым кодировщиком положения с синхрони­зацией сбора данных по механическому движению. Различные режимы сканирования: сканирование вдоль линии, растровое и спиральное сканирование.

• ВРЧ/DAC

Функции ВРЧ и DAC служат для компенсации затухания звука путём корректировки усиления (32 точки ВРЧ) или путём построения опорной кривой на основе сигналов от калибровочных отражателей одинако­вого размера, расположенных на разном расстоянии от поверхности (DAC). Значение затухания звука в материале может применяться к обеим кривым - ВРЧ и DAC.

• Отображение данных
  • НЕСКОЛЬКО A-СКАНОВ. На экране одновременно могут отображаться до 8 А-сканов, каждый из которых имеет индивидуальную настройку для мультизонного контроля. Группы могут использовать любые каналы, и каждый канал настраива­ется на режим импульс-эхо или раздельно-совмещённый.
  • НЕСКОЛЬКО ЛЕНТОЧНЫХ ДИАГРАММ. На экране одновременно могут отображаться до 8 ленточных диаграмм с данными амплитуды и/или времени пролёта.
  • С-СКАН. Контроль амплитуды, максимума сигнала, места пересечения линии строба и толщины изделия. Для контроля цилиндрических объектов в качестве единиц измерения используются градусы. Интерполяция С-скана может достигать 200МГц (5нс).
• Аналоговые выходы и выходы сигнализации

16 программируемых выходов сигнализа­ции и аналоговых выходов (на ЧЗИ) позволяют обеспе­чить согласование с существующими средствами управ­ления.

• Входы и выходы

Кодировщик по­ложения с синхрони­зацией сбора данных по механическому движению. Режимы сканирования: вдоль линии, растровое и спиральное сканиро­вание.

• Пользовательский интерфейс
  • Подключение внешнего дисплея
  • Клавиатура и мышь
  • Принтер
  • Хранение данных
• Дистанционное управление прибором с компьютера

Библиотека про­граммных средств позволяет созда­вать пользователь­ские приложения для удалённого управления при­бором. Дистанционное управление прибором с компьютера В дефектоскопу OmniScan iX прилагается библиотека про­граммных средств, благодаря которой можно создавать и запускать на компьютере пользовательские приложения удалённого контроля. Связь удалённого компьютера с OmniScan iX осуществляется по протоколу Ethernet. В част­ности при помощи внешнего приложения (LabVIEWTM, Visual C++®, Visual Basic ®) оператор может запускать и оста­навливать сбор данных, сбрасывать показания кодировщика, а также вводить названия файлов.

• Просмотр исходных данных на компьютере

Опциональная библиотека программных средств доступа к данным позволяет просматривать и обрабатывать на компью­тере (например, программой MATLAB®) данные, полученные дефектоскопом OmniScaniX.

• Монтаж в стойку (19", 5U)

Для удобства интеграции OmniScan iX может поставляться в специальном корпусе для монтажа в стойку 19", 5U. В стан­дартном настольном корпусе имеются отверстия VESA для монтажа на поворотном кронштейне.

• Все разъёмы находятся на задней панели

Размещение разъёмов на задней панели прибора наиболее оптимально при монтаже дефектоскопа в стойку.

• Дефектоскоп OMNISCAN IX и его программное обеспечение (ВЕР. IXU 2.1)

Комплект поставки

• Дефектоскоп OmniScaniX
• Кабель Ethernet
• Программное обеспечение OmniScan с последующим бесплатным обновлением
• Специальный USB-ключ
• Руководство по эксплуатации
• Библиотека программных средств для удалённого контроля

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Свидетельство об утверждении типа средств измерений

Технические характеристики
