Дефектоскоп EPOCH 4

Тип оборудования: Ультразвуковой дефектоскоп

Страна производитель: США

Серия: EPOCH

Модель: EPOCH 4

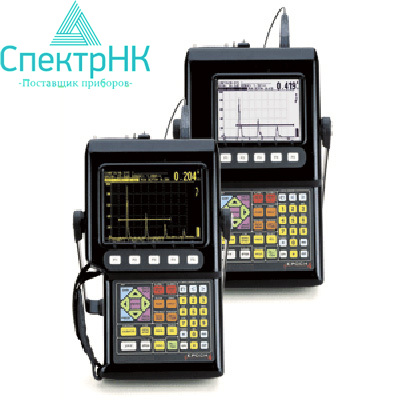

Современный микропроцессорный ультразвуковой дефектоскоп EPOCH 4

Panametrics EPOCH 4 цифровой ультразвуковой дефектоскоп, который сочетает в себе мощные возможности измерения, внутренний регистратор данных и большой набор программного обеспечения для решения широкого спектра задач.

Функции обработки сигналов включают 25 МГц диапазон для тестирования тонких материалов, настраиваемый генератор прямоугольных импульсов для оптимальной проницаемости толстых или размягченных материалов и узкополосные фильтры для улучшения соотношения сигнал - шум при измерениях, требующих высокой мощности. Дефектоскоп ЕРОСН 4 обладает прочным корпусом и удобной клавиатурой прямого доступа и предлагает на выбор жидкокристаллический (ЖК) или электролюминесцентный дисплей (ЭЛ) высокого разрешения. EPOCH 4 с ЖК-дисплеем обеспечивает оптимальный просмотр формы волны и показаний измерений даже при прямом солнечном свете. Электролюминесцентный дисплей имеет четыре градации яркости, обеспечивает хорошую видимость даже под очень малым углом зрения.

Регистратор данных большой емкости ультразвукового дефектоскопа Epoch 4 позволяет сохранять данные на месте проведения работ с последующей передачей на ПК, посредством гибкой интерфейсной программы.

ПРОСТОТА И УДОБСТВО РАБОТЫ

Прочный корпус, большой дисплей и функциональная клавиатура с цветными клавишами ЕРОСН 4 позволяет легко и быстро производить измерения в тяжелых условиях.

Клавиши увеличения мощности, заморозки, сохранения толщины и формы волны, ввод, сгрупированны вместе, что позволяет на жимать на них большим пальцем и работать с прибором одной рукой при установке всех параметров.

Пять функциональных кнопок дают прямой доступ к предустановленным значениям параметров, которые могут быть изменены оператором.

ОСОБЕННОСТИ

• Настраиваемая узкополосная фильтрация
• Генератор прямоугольных импульсов или генератор импульсов ударного возбуждения Легкий, эргономичный дизайн. Вес 2,6 кг.
• Быстрый, частота обновления минимум 60 Гц
• Мощная NiMH аккумулятор большой емкости
• Большой, яркий, с высоким разрешением ЭЛ или ЖК дисплей
• Автоматическая калибровка преобразователей
• Диапазон прозвучивания от 1 до 10,000 мм по стали (продольная волна)
• Фиксация на дисплее формы волны и данных
• Представление данных в дюймах, миллиметрах, или микросекундах
• Возможность удержания и запоминания
  импульса
• Режим «электронная лупа»
• Сигнализация, по амплитуде {+/-) или минимальной глубине
• Режим измерения «эхо - эхо»
• Кодовый ключ для возможности наращивания опционального программного обеспечения

ВЫХОДЫ

1. RS -232 последовательный порт
2. Высокоскоростной параллельный порт
3. VGA выход на экран монитора или проектор
4. Аналоговый порт для прямого вывода амплитуды или измерения толщины

МЕЖДУНАРОДНАЯ ПОДДЕРЖКА

EPOCH 4 поставляется с клавиатурой как с английскими символами, так и с симво лами в международном формате. Язык интерфейса Немецкий, Английский, Рус ский, Французский, Японский и другие выбираются пользователем.

ВЫБОР ТИПА ДИСПЛЕЯ

ЖК или ЭЛ: EPOCH 4' Жидкокристали - ческий дисплей обеспечивает оптималь ный просмотр формы волны и показаний измерений даже при прямом солнечном свете.

Электролюминиесцентный дисплей имеет четыре градации яркости, обес печивает хорошую видимость даже под очень малым углом зрения.

НОВЫЙ ВНУТРЕННИЙ БУКВЕННО - ЦИФРОВОЙ РЕГИСТРАТОР ДАННЫХ

Усовершенствованный регистратор данных разработан для облегчения обеспечения всех задач дефектоскопии и из мерения толщины. Все сохраненные дан ные могут быть систематизированы в виде буквенно - цифровых файлов и иденти фикационных кодов (ID) которые можно просматривать на дисплее. Функция Memo позволяет ввод дополнительных данных измерений, а функция редактиро вать используется для удаления файлов.

Сохранение и вызов данных измерений 500 форм волны или 10000 измерений толщины.

Опция расширения внутренней памяти обеспечивает увеличение емкости до 2000 форм волны до 40000 измерений толщины.

ВОЗМОЖНОСТИ ПЕРЕДАЧИ И ДОКУМЕНТИРОВАНИЯ ДАННЫХ

Опциональная интерфейсная программа дает возможность передачи, редактиро - рования, документирования данных на ПК. Это мощный инструмент обеспечивающий печать, копирование, экспорт в текстовые документы или таблицы для дальнейшего форматирования отчетных документов.

Дополнительно интерфейсная программа позволяет создание пользовательских баз данных, последовательностей ID кодов После передачи данных обратно в ЕРOСН 4 инспектор може(легко и быстро заполнить базу данных, сохранив желаемые показа ния измерений и форм волны.

ОПЦИОНАЛЬНЫЕ ПРОГРАММЫ

DAC (Коррекция амплитуды ВРЧ)
Вычисляет амплитуду сигнала в процентах или децебелах в зависимости от кри вой ВРЧ (ASME, ASME -3, или JIS). Дефек ты одного размера достигают максиму ма вдоль кривой независимо от их положения. (PN: EP 4/ DAC)

CSC (Коррекция криволинейное™ поверхности)
Корректирует данные контроля, что бы получить точные значения УЗ пути при контроле изогнутых поверхностей типа труб. (PN: EP 4/ CSC)

Точечная сварка
Опция Оверлея сварки позволяет произ водить экранное сравнение реальной волны с сохраненной шаблонной формой. Функция сортировки позволяет сортиро вать по признакам " хороший ", «не провар», «слипание» или по двум, другим параметрам.
(PN: EP 4/ SPOTWELD)

TVG (Изменение усиления по времени)
TVG с 40 дБ динамическим диапазоном корректирует расстояние / амплитуду в зависимости от затухания в материале и распостранения луча. (PN: EP 4/ TVG)

Плавающий строб
Автоматически устанавливает уровень импульса на 6 дБ или 12 дБ эхо сигнала. Обеспечивает устойчивость результатов при использовании режима работы глубины по фронту. (PN: EP 4/ FG)

Интерфейсный строб
Используется преимущественно в иммерси онных приложениях, когда расстояние между датчиком и передней поверхнос тью объекта непрерывно изменяется. При использовании сохраняет эхо интер фейса на левой стороне экрана ЕРОСН 4. (PN: EP 4/ IG)

AWSD 1.1 и D 1.5
Обеспечивает динамическую классифика цию несплошностей в сварных швах для различных AWS приложений. Это позволяет производить контроль более эффективно исключая ручной подсчет. (PN: EP 4/ AWS)

Анализ формы волны
Используется для выбора определенных двух точек вдоль формы волны А - скана, и получения измерения времени / толщины между ними и разность дБ между ними. Применяется для измерения наслоения накипи / окисла на внутренней поверхности бойлерных труб. (PN: EP 4/ W AVE)

DGS / AVG Оценка размеров дефекта
Способ оценки размеров дефектов, который позволяет оценивать эхо сигналы используя DGS / AVG диаграмму, связанную с отдельным типом датчика или материала. DGS / AVG диаграмма показывает отношение между высотой эха, размера дефекта и расстояние до датчика. (PN: EP 4/ DGS / AVG)

Расширенная память
Повышает емкость регистра данных с 500 форм волны /10,000 измерений толщины до 2,000 форм волны /40,000 измерений толщины. (PN: EP 4/ MEM)

Высокая частота зондирующего импульса 1000 Гц
Увеличивает частоту повторений импульса для инспекции при высокой скорости сканирования. Программа фиксирует частоту повторений импульса на уровне 1 Кгц. (PN: EP 4/ HPRF)

Низкая частота зондирующего импульса 30 Гц
Уменьшает или убирает «круговые шумы», уста навливая частоту повторений импульса на 30 Гц Это может быть необходимо для инспекции материалов с большой длиной пути ультразвука или высоким затуханием. (PN: EP 4/ LPRF)

Авто - заморозка
Позволяет автоматически заморозить А - скан формы волны при срабатывании сигнализации. < PN: EP 4/ AUTOFREEZE)

B - Scan
Формирует легко понятный профиль попереч-ногоразреза инспектируемого объекта. Отлично подходит для составления карт коррозии труб, бойлеров и резервуаров для хранения. Этот вид может быть использован для визуальной проверки полученных данных измерений толщины и выделения области с критически тонким уровнем толщины. Свяжитесь с нами для получения детального буклета опции B - Scan. (PN: EP 4/ BSCAN)

Базовый комплект ультразвукового дефектоскопа EPOCH 4

• Усовершенствованный ультразвуковой микропроцессорный дефектоскоп. Включая:
• ЕР 4/ МСА Блок питания / адаптер
• ЕР 4/ ВАТ Nickel Metal Hydride аккумуляторы.
• ЕР 4/ CAL - NIST NIST Сертификат калибровки.
• EP4/MAN Инструкция по эксплуатации
• ЕР 4/ T С Транспортный кейс
• EP4/PS Стальная ручка подставка
• EP 4/ HS Ремень на запястье.

Дополнительные аксессуары

1. EP 4/ SC Кейс повышенной прочности
2. ЕР 4/ ВАТ - АА Блок для 10 батарей типа АА
3. ЕР 4/ ЕС Внешнее зарядное устройство
4. EP 4/ RPC Резиновый защитный чехол с блендой
5. EP 4/ PR Принтер: 110-120 В
6. EP 4/ PRE Принтер: 230-240 В
7. EP 4/ DP - E Защитная пленка ЭЛ экрана
8. EP 4/ DP - L Защитная пленка ЖК экрана
9. ЕР 4/ С -15 VGA -6 VGA кабель
10. EP 4/ C -25 PRL -6 Кабель параллельного порта
11. EP 4/ C -9 FAT -6 Кабель последовательного порта RS -232
12. EP 4 P / IP - KIT - SERIAL Интерфейсная программа в комплекте с кабелем RS -232 порта.
