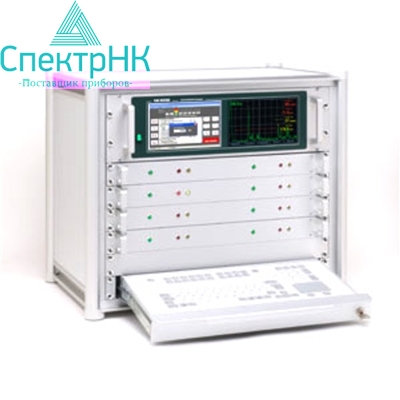

Ультразвуковой дефектоскоп ECHOSCOPE 1093
|
|
|
|
|
|
Гарантия производителя
Доставка по Казахстану
Артикул: s03937Цену уточните у менеджера
Ультразвуковой дефектоскоп ECHOSCOPE 1093
В ультразвуковом дефектоскопе ECHOGRAPH 1093 реализованы отдельные каналы, управляемые с ПК более высокого уровня. Этот компьютер выполняет функцию пользовательского интерфейса и помогает оператору в настройке системы. В режиме измерения компьютер собирает и сохраняет данные, предоставляет статистическую оценку. Каждый тестовый канал обладает своей собственной ультразвуковой системой с максимальной частотой повторения импульса до 3000 Гц. Таким образом, каждый канал может вести свою измерительную работу со своим собственным набором параметров. Отсюда следует, что электроника системы ECHOGRAPH 1093 быстро работает и легко настраивается. Прибор специально разработан для работы в небольших системах автоматического контроля.
Сертификаты
Прибор внесен в Госреестр средств измерений Российской Федерации.
Технические характеристики

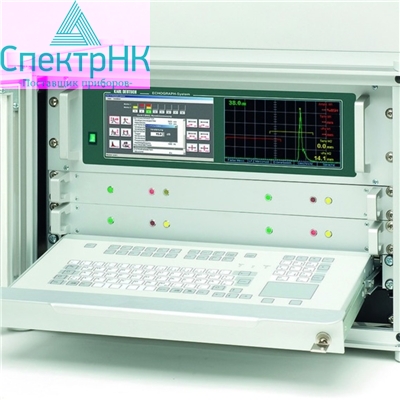

ЭКРАН
Количество | 2 (ПК Меню, A-развёртка) |
Тип | ЖК-дисплей |
Размер | 7“ диагональ |
Разрешение | 800 x 480 пикселей |
Сетка шкалы | Генерируется электроникой,вкл/выкл |
Деление шкалы (для А-развёртки) | Грубое: 10 штрихов по горизонтали, 5-по вертикали Точное: 50 штрихов по горизонтали, 25-по вертикали |
А-РАЗВЁРТКА И ОЦИФРОВКА*
Частота повторения иизображения | Изображения 50 Гц |
A-развёртка | Нормальная (огибающая) Заполненное эхо Эхо-динамическая кривая |
RF-просмотр | Во всём диапазоне настройки |
Детектирование | Полное, пол/ отр, радиосигнал |
Подавление | Выбирается вручную: 0 – 99% от высоты экрана с шагом 1% (линейная) |
АЦП | 9 бит |
Процесс оцифровки | Прямой, с АЦП |
Частота выборки | 80 МГц |
Ошибка оцифровки | < + 0,5% высоты экрана при 4 МГц |
Время задержки (изобр.) | < 20 мс |
ИЗМЕРИТЕЛЬНЫЕ ДИАПАЗОНЫ*
Диапазон контроля | 2,5 – 4850 мм в стали |
Скорость ультразвука | 100 – 15000 м/с с шагом 1 м/с |
Задержка | 0 – 3000 мм с шагом 0,1 мм |
Линейность времен. оси | + 0,5 % от ширины экрана |
ПЕРЕДАТЧИК*
Кол-во передатчиков | 2 (разрешение и мощность) |
Форма зондир. импульса | Однонапр. (отр.) иглообразная |
Демпфирование | 10, 50, 220, без [?] |
Частота повторения импул. | до 3000 Гц |
Режимы запуска | Свободный, глобальный, внешний |
УСИЛИТЕЛЬ И ДЕМПФЕР*
Частотный диапазон | 3 (низко-, высокочастотн. и широкопол.) |
Регулировка усиления | 100 дБ с шагом 0,1-1-2-6-12-20-дБ |
ОЦЕНКА ДЕФЕКТА (НА ДИСПЛЕЕ)*
Оценка высоты эхо (для обоих стробов) |
|
Индикация времени эхо-сигнала |
|
СТРОБЫ*
Кол-во стробов | 2 |
Время реагирования | Частота повтора импул. (макс. 3000 Гц) |
Операционные режимы | Нормальный, инверсный, выкл. |
Диапазон настройки |
|
Статистическая очистка | 0 – 250 событий |
Выходы переключателя для каналов |
|
Оптическая индикация | 2 светодиода на передней панели |
ХРАНЕНИЕ ИНФОРМАЦИИ
Наборы данных |
|
Результаты контроля | Сохранение по заказу клиента |
ЗУ на жестк.диске | 160 Гбайт |

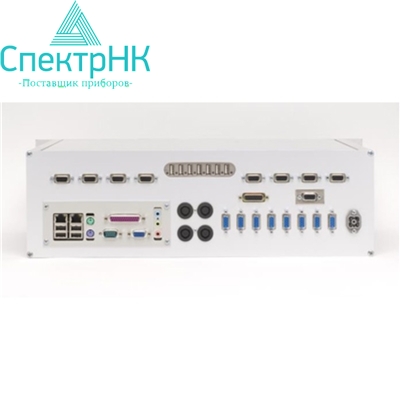

ВХОДЫ И ВЫХОДЫ
Входы | D-Sub разъём для до 16 клиентоориентир. управл. сигналов |
Выходы | D-Sub разъём для до 16 выходов для вывода сигнала об ошибке (клиентоориентир.) |
Интерфейсы |
|
РАЗНОЕ
Единица измерений | мм |
Дата и время | Встроенные часы реального времени |
Языки | Немецкий, английский (переключ.) |
ЭЛЕКТРОПИТАНИЕ
Сетевое |
|
ВНЕШНИЕ ХАРАКТЕРИСТИКИ

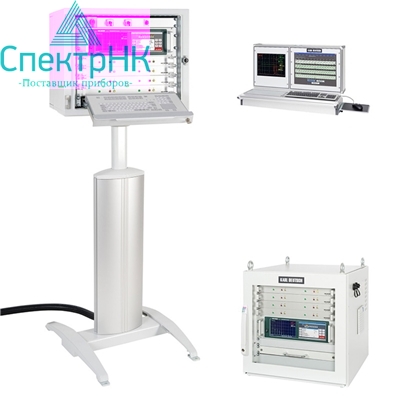

Габариты | 19“ корпус / высота в зависимости от комплектации |
Уровень защиты | IP 20 (IP 54 по запросу) |
Вес | В зависимости от комплектации |
Количество каналов | Стандартно до 8 (по запросу возможно больше) |
* Для каждого канала
Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
