Учебно-лабораторный стенд «Рабочие процессы приводных муфт»

Гарантия производителя	Производитель: Обучение
Доставка по Казахстану	Артикул: stud0008

Цену уточните у менеджера

Запросить КП Консультация

Назначение.

Лабораторный стенд «Рабочие процессы приводных муфт» предназначен для выполнения комплекса лабораторных работ в курсах Техническая механика, Детали машин. Обеспечивает изучение рабочих процессов приводных муфт: предохранительных, упругих, компенсирующих.

Описание.

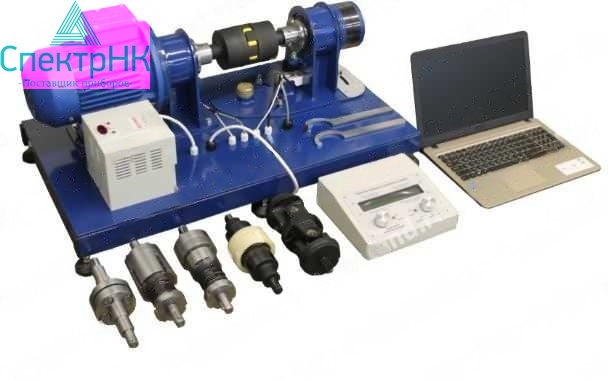

Стенд выполнен в виде настольной конструкции с возможностью установки различных приводных муфт.

Исследуемая муфта приводится в движение с помощью приводного мотор-редуктора. На валу мотор-редуктора закреплено устройство для установки муфт. Нагрузка на исследуемую муфту создается нагружающим устройством. На валу нагружающего устройства также закреплено устройство для установки муфт. И привод, и нагружающее устройство оснащены датчиками вращающего момента и датчиками частоты вращения. Нагружающее устройство имеет возможность поворота вокруг оси, расположенной под центром исследуемых муфт. Нониус для определения угла поворота нагружающего устройства установлен в задней части нагружающего устройства.

Для возможности управления и индикации значений вращающих моментов и частот вращения в каркас стенда вмонтирована панель управления.

Внутри панели управления располагается контроллер, обеспечивающий независимую обработку информации с датчиков, передачу информации на ЭВМ и отображения обработанной информации на ЖК дисплее. Контроллер представляет собой аналого-цифровой преобразователь выполненный на электронной плате, на базе контроллера типа PIC со следующими техническими характеристиками: тип архитектуры: RISC; разрядность: 8-бит; тактовая частота 48МГц; размер области программы, не менее 32 Кбайт; размер ОЗУ, не менее 4 KБайт; размер EEPROM: не менее 512 Байт; не менее 8-аналоговых входов, не менее 4-аналоговых выхода; не менее 24-дискретных входа; поддержка интерфейсов: USB, RS-232, RS-485, SPI, I2C; поддержка датчиков: тензометрического сопротивления, термосопротивления, термопары, индукционные датчики, оптопары с открытым оптическим каналом; периферия, не менее 8-битное ЦАП, не менее 10-битное АЦП, не менее 16 разрядная ШИМ, не менее 16 разрядный счетчик-таймер, аналоговый компаратор, оптически развязанные выходы типа открытый коллектор, токовые ключи.

Панель управления оснащена жидкокристаллическим дисплеем на котором отображаются частоты вращения валов приводного модуля и модуля нагружения и величины вращающих моментов на валах приводного модуля и модуля нагружения. Приводной модуль включается с помощью тумблера, частота вращения вала приводного модуля регулируется с помощью регулятора. Модуль нагружения включается при помощи тумблера, величина тормозного момента на валу модуля нагружения регулируется с помощью регулятора.

Стенд подключается к ЭВМ с помощью кабеля USB. На ЭВМ установлено программное обеспечение.

Лабораторный стенд комплектуется следующими муфтами (6 шт):

Предохранительные муфты – шариковая, фрикционная;

Упругие муфты – с упругой звездочкой, МУВП;

Компенсирующие муфты – зубчатая, шарнирная.

При изготовлении лабораторного комплекса должны быть использованы новые узлы, детали и материалы не использовавшиеся ранее. Лицевая часть панели управления должна быть изготовлена из листового алюминия толщиной 2,5 мм с нанесенными обозначениями с помощью металлографии.

Состав: учебный стенд «Рабочие процессы приводных муфт» в соответствии с описанием; ноутбук; паспорт; руководство пользователя.

Технические характеристики

Наименование параметра	Значение параметра
Мотор-редуктор
– ном. мощность электродвигателя,	не более, 250 Вт
– ном. частота вращения,	мин–1 1500
– напряжение питания	не менее, 380 В
– Тип редуктора	Червячный одноступенчатый, NMRV40
– передаточное число	не менее 1/10
Электромагнитный порошковый нагрузочный тормоз
– ном. вращающий момент	не менее, 25 Н*м
– напряжение питания,	не менее, 24 В
– потребляемый ток,	не более, 1,5 А
Электропитание учебного стенда:
напряжение питания стенда,	ток переменный, 50 Гц, 220 В
Максимальная потребляемая мощность,	не более, Вт 700
Габариты учебного стенда,	не более, 800х600х400 мм
Вес учебного стенда,	не более, 105 кг
