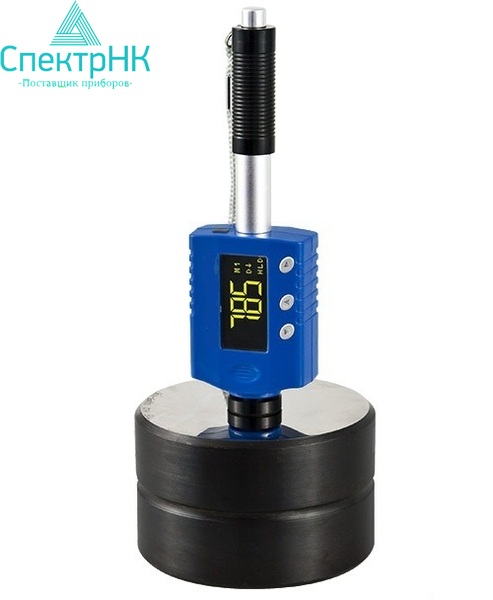

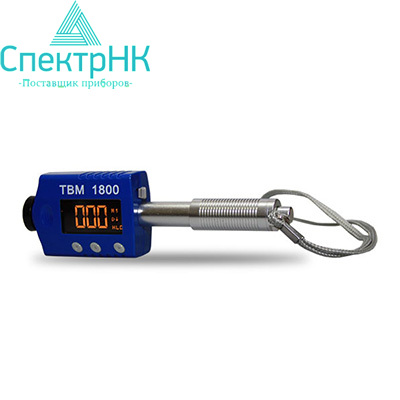

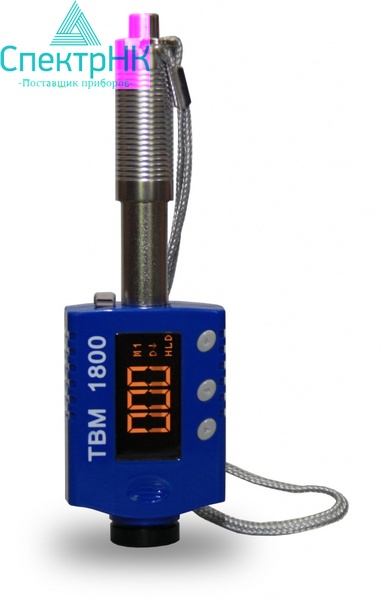

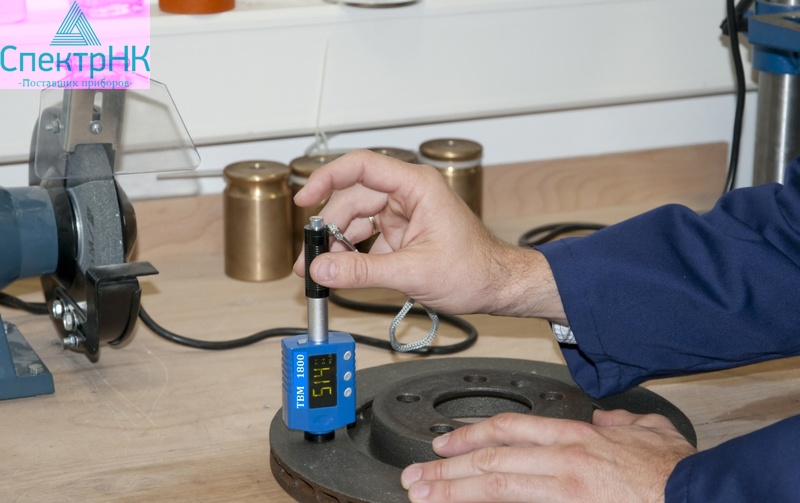

Твердомер ТВМ 1800

Описание твердомер ТВМ 1800

Особенности

• Швейцарская точность — твёрдосплавный шарик бойка производства швейцарской фирмы Saphirwerk Industrieprodukt AG. Автоматическая компенсация направления удара (360°). Надёжность и компактность — датчик и электронный блок в едином корпусе, что исключает, обрыв соединительных проводов.
• 10 типов измеряемых материалов — сталь, чугун, алюминий, латунь, бронза, медь и др.
• Телескопическая конструкция для взвода бойка — время одного измерения твёрдости составляет 1-2 секунды.
• 2 в 1: замена базового бойка типа D на боёк типа DL (доп. комплектация) для узких поверхностей (зубья шестерён) и технологических углублений (пазы и впадины).

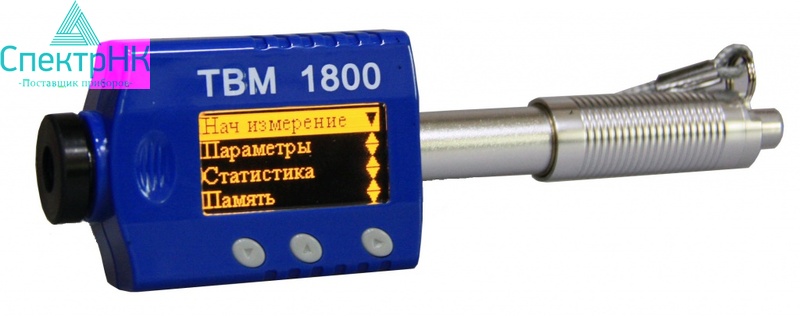

• Моментальное отображение результата одного удара и среднего значения серии измерений на дисплее
• Интеллектуальный режим включения/ожидания для увеличения срока службы аккумулятора

Назначение

Твердомер предназначен для измерения твёрдости изделий из металлов и сплавов. Твердомер измеряет твёрдость по методу Либа, которая может быть переведена в твёрдость по Бринеллю, Роквеллу, Виккерсу и Шору (HB, HR, HV и HS) и в предел прочности (Rm в соответствии с ГОСТ 22761-77). Перевод осуществляется различным образом для различных металлов и используемых типов ударных датчиков. Переводные таблицы введены в память прибора и перевод осуществляется автоматически.
При использовании стационарных твердомеров подобных приборам Роквелла, Бринелля, Виккерса или Шора требуется, чтобы испытываемый образец помещался под измерительным устройством; что не всегда возможно.

Твердомеры по методу Либа относятся к неразрушающим методам контроля и позволяют

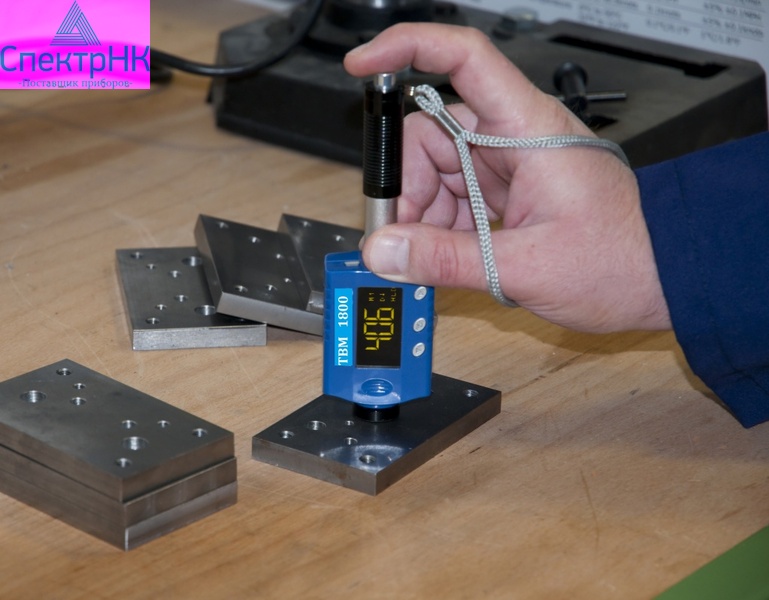

• проводить измерение твёрдости не только в лаборатории, но и непосредственно на месте эксплуатации или производства изделия в цеховых и полевых условиях.
• проводить измерение твёрдости крупногабаритных изделий и труднодоступных зон в изделии, когда применение стационарных твердомеров невозможно из-за технических и конструкционных ограничений.
• проводить экспресс-анализ твёрдости с высокой производительностью – для одного измерения твёрдости требуется в 10 раз меньше времени, чем для твердомеров стационарного типа.
• проводить измерения на выпуклых и вогнутых поверхностях, недоступных для стационарных твердомеров.

Комплект поставки твердомера ТВМ 1800

1. Твердомер с ударного бойкого типа D
2. Кабель USB для связи с компьютером и зарядки
3. Адаптер питания от сети переменного тока с USB разъёмом
4. Щётка для очистки внутренностей ударного датчика
5. Паспорт

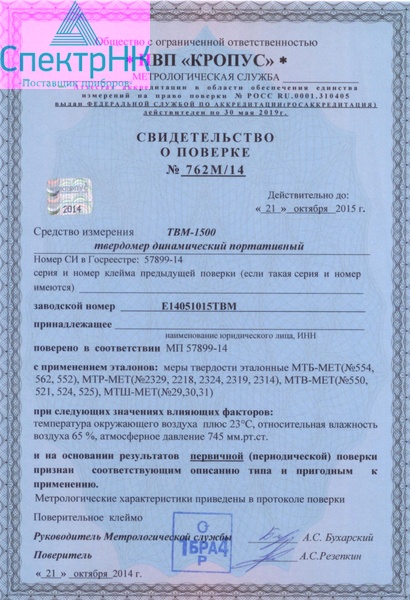

6. Сертификат о калибровке

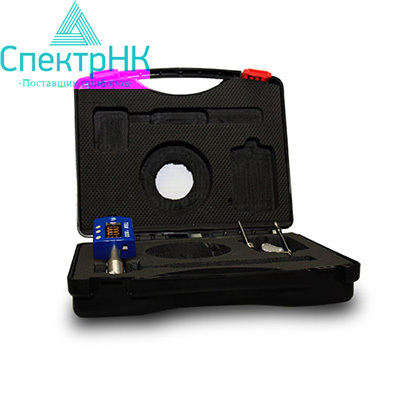

7. Упаковочный чемоданчик

Дополнительный комплект поставки твердомера ТВМ 1800

1. Сертификат об утверждении типа
2. Ударный боёк типа DL
3. Комплект опорных колец и насадок
4. Меры твёрдости (ГОСТ 9031-75; 8.426-81) по шкалам HB, HRA, HRB, HRC, HV, HSD
5. Меры твёрдости Либа по шкале HLD согласно ASTM A956 (2006) и DIN 50156

Шкалы твёрдости и погрешности

*Шкала предела прочности Rm/σb позволяет в соответствии с ГОСТ 22761-77 определить временное сопротивление при растяжении в месте испытания для изделий из конструкционных углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля.

Диапазон измерений и перевода

Технические характеристики
