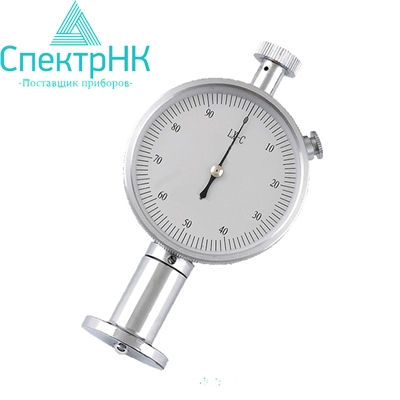

Твердомер ТПШ-ПС

Твердомер ТПШ-ПС

Переносные твердомеры по методу Шора модификации «ТПШ» используются для измерения твердости пластмасс, эластомеров, каучуков и продуктов их вулканизации, пористых материалов, строительных утеплителей и др. Данные твердомеры просты в использовании и для них характерны компактность и мобильность.

Твердомеры ТПШ применимы для исследований как в лабораториях промышленных предприятий, научно-исследовательских институтов и высших учебных профессиональных учреждений, так и в производственных цехах, на складах готовой продукции и сырья, в полевых условиях.

Твердомеры по методу Шора модификации «ТПШ» согласно мировому классификатору приборов измерения относятся к группе дюрометров. Твердомеры также могут быть укомплектованы стендом нагружения.

Отличительные особенности:

• Конструктивно твердомер ТПШ (дюрометр) состоит из:
  - опорной поверхности (площадь не менее 100 мм²) с отверстием диаметром от 2,5 до 3,5 мм, центр которого находится на расстоянии не менее 6 мм от любого края опоры;
  - индентора в виде закаленного стального стержня диаметром 1,10—1,40 мм. и диаметром вершины 0,1 (тип Д) или 0,79 мм (тип А) или шарового индентора диаметром 2,5 мм (тип С);
  - индикаторного устройства, показывающего степень выдвижения кончика индентора за пределы опорной поверхности.
  Степень выдвижения может быть измерена непосредственно в условных единицах в диапазоне от 0 (полного выдвижения кончика индентора, равного 2,50 мм + 0,04 мм.) до 100 (при отсутствии какого-либо выдвижения вообще), что происходит, например, в том случае, когда опорную поверхность индентора плотно прижимают к стеклянной пластинке.
• Для твердомеров ТПШ характерны — минимальная масса до 0,2 кг, габариты (умещается в руке) и мобильность (в процессе испытания задействована одна рука, не требует внешних источников питания) позволяют применять твердомер непосредственно на производственных линиях и цехах.
• Твердомер реализует методы испытания мягких материалов и сплавов по методике ГОСТ 24622-91, ГОСТ 263-75, ISO 868, ASTM D2240.

Структура условного обозначения твердомеров: ТПШ-YYYY-FZW

• ТПШ – твердомер переносной по Шору;
• YYYY – испытательная нагрузка (8,05Н (Шор А), 44,5Н (Шор Д,С) или 4,3Н (Шор ОО));
• F – способ регулирования нагрузки (П- пружинный с тарированным усилием);
• Z – тип индентора (А, Д, С, ОО);
• W – вид индикатора твердости (А1-аналоговый с 1 стрелкой, А2-аналоговый с двумя стрелками, Ц-цифровой).

Пример условного обозначения:

«Твердомер ТПШ-8,05-ПАА2» - твердомер по методу Шора, оснащенный аналоговым циферблатом с двумя стрелками, изготовленный в исполнении по шкале твердости А.

Комплект поставки

• Твердомер ТПШ – 1 шт.;
• футляр – 1 шт.;
• руководство по эксплуатации и паспорт – 1 шт.

Сопутствующие товары:

• стандартная мера твердости Шора;
• твердосплавный стержневой индентор;
• нагружающий стенд.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Сертификат соответствия

Дополнительно

В ходе механических испытаний различных материалов применяют твердомер ТПШ-ПС. Устройство определяет степень твердости исследуемого материала по методу Шора, с его помощью создают нормированное значение меры силы при внедрении в разные материалы стержня из твердосплавных металлов. Находит широкое применение в лабораториях на производстве или в научно-исследовательских институтах. Методика применения этого прибора регламентирована ГОСТами 24622-91 и 263-75.

Твердомер ТПШ-ПС используют преимущественно в целях определения твердости по шкале типа С таких материалов, как вулканизированная резина, каучук, эластомер и другие пористые и губчатые материалы. Это очень компактные приборы, обладающие малым весом, они легки в эксплуатации и могут быть использованы практически в любых условиях благодаря отсутствию потребности в электроэнергии, легкому весу и малым габаритам. Конструкция устройства состоит из индентора (стержня из закаленной стали) и индикатора. Прибор обладает богатым функционалом: он оснащен возможностью автоматического определения достигнутого значения твердости, универсальным креплением, аналоговой и цифровой шкалами. Его легко настроить, а процесс эксплуатации и управления не займет много времени.

Испытания твердости по методу Шора при относительно невысокой точности обладают целым рядом преимуществ. В частности, они отличаются быстротой и легкостью, их можно проводить на готовых изделиях, в том числе обладающих криволинейными поверхностями больших радиусов. Твердомер ТПШ-ПС определяет твердость путем вдавливания в исследуемый объект индентора с определенным усилием. О степени твердости можно судить по сдвигу индентора относительно нулевого уровня при измерении глубины вдавливания. Твердость обратно пропорциональна этому показателю, ее значение фиксируется индикатором устройства.
