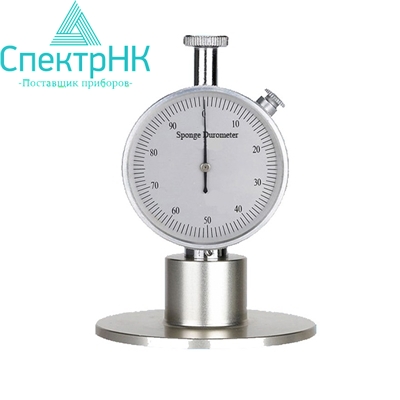

Твердомер ТПШ-ПОО

Твердомер ТПШ-ПОО

Переносные твердомеры по методу Шора модификации «ТПШ» используются для измерения твердости пластмасс, эластомеров, каучуков и продуктов их вулканизации, пористых материалов, строительных утеплителей и др. Данные твердомеры просты в использовании и для них характерны компактность и мобильность.

Твердомеры ТПШ применимы для исследований как в лабораториях промышленных предприятий, научно-исследовательских институтов и высших учебных профессиональных учреждений, так и в производственных цехах, на складах готовой продукции и сырья, в полевых условиях.

Твердомеры по методу Шора модификации «ТПШ» согласно мировому классификатору приборов измерения относятся к группе дюрометров. Также могут быть укомплектованы стендом нагружения.

Отличительные особенности:

1. Конструктивно твердомер (дюрометр) состоит из:
   - опорной поверхности (площадь не менее 100 мм²) с отверстием диаметром от 2,5 до 3,5 мм, центр которого находится на расстоянии не менее 6 мм от любого края опоры;
   - индентора в виде закаленного стального стержня диаметром 1,10—1,40 мм. и диаметром вершины 0,1 (тип Д) или 0,79 мм (тип А) или шарового индентора диаметром 2,5 мм (тип С);
   - индикаторного устройства, показывающего степень выдвижения кончика индентора за пределы опорной поверхности.
   Степень выдвижения может быть измерена непосредственно в условных единицах в диапазоне от 0 (полного выдвижения кончика индентора, равного 2,50 мм + 0,04 мм.) до 100 (при отсутствии какого-либо выдвижения вообще), что происходит, например, в том случае, когда опорную поверхность индентора плотно прижимают к стеклянной пластинке.
2. Для твердомеров ТПШ характерны — минимальная масса до 0,2 кг, габариты (умещается в руке) и мобильность (в процессе испытания задействована одна рука, не требует внешних источников питания) позволяют применять твердомер непосредственно на производственных линиях и цехах.
3. Твердомер ТПШ реализует методы испытания мягких материалов и сплавов по методике ГОСТ 24622-91, ГОСТ 263-75, ISO 868, ASTM D2240.

Структура условного обозначения твердомеров: ТПШ-YYYY-FZW

• ТПШ – твердомер переносной по Шору;
• YYYY – испытательная нагрузка (8,05Н (Шор А), 44,5Н (Шор Д,С) или 4,3Н (Шор ОО));
• F – способ регулирования нагрузки (П- пружинный с тарированным усилием);
• Z – тип индентора (А, Д, С, ОО);
• W – вид индикатора твердости (А1-аналоговый с 1 стрелкой, А2-аналоговый с двумя стрелками, Ц-цифровой).

Пример условного обозначения:

«Твердомер ТПШ-8,05-ПАА2» - твердомер по методу Шора, оснащенный аналоговым циферблатом с двумя стрелками, изготовленный в исполнении по шкале твердости А.

Комплект поставки

• Твердомер ТПШ – 1 шт.;
• футляр – 1 шт.;
• руководство по эксплуатации и паспорт – 1 шт.

Сопутствующие товары:

• стандартная мера твердости Шора;
• твердосплавный стержневой индентор;
• нагружающий стенд.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Сертификат соответствия

Дополнительно

В целях определения твердости пористых материалов применяют твердомер ТПШ-ПОО. Устройство реализует метод измерения твердости Шора и использует шкалу типа ОО. Является незаменимым инструментом как на производстве таких материалов, как мягкая (в том числе полиуретановая) пена, резина, строительный утеплитель и другие, так и в лабораториях научно-исследовательских и учебных заведений, на складах готовой продукции. Прибор обладает эргономичным дизайном, малым весом и компактными габаритами, работает автономно, что делает его эксплуатацию легкой и быстрой.

Твердомер ТПШ-ПОО просто настроить, им легко управлять, а также крепить его к стационарному нагружающему устройству. Кроме того, производителем предусмотрена возможность ручного использования прибора. С его помощью возможно определение максимального значения твердости, полученного во время испытаний. Удобная шкала в аналоговом или цифровом исполнении позволяет быстро фиксировать результат. Состоит из индентора в виде закаленного стального шарика диаметром 2,38 миллиметра и цифрового или аналогового индикатора. Методика его применения регламентирована ГОСТ 263, а также международными стандартами ISO 868 и ASTM D2240. Еще одним преимуществом этого устройства является отсутствие потребности в электропитании – это позволяет использовать его практически в любых условиях. При этом для получения результата требуется всего лишь 5 секунд. Как и все средства измерений нуждается в периодической калибровке, эту процедуру проводят с помощью специальных образцов, обладающих известной твердостью.

Для успешного проведения испытаний с помощью твердомера ТПШ-ПОО необходимо, чтобы исследуемый объект имел толщину не менее 6 миллиметров, а диаметр подготовленной поверхности составлял не менее 10 миллиметров.

Технические характеристики
