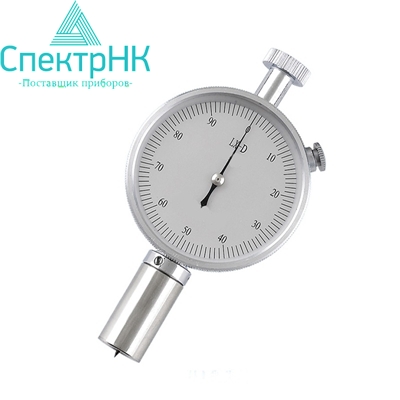

Твердомер ТПШ-ПД

Твердомер ТПШ-ПД

Переносные твердомеры по методу Шора модификации «ТПШ» используются для измерения твердости пластмасс, эластомеров, каучуков и продуктов их вулканизации, пористых материалов, строительных утеплителей и др. Данные твердомеры просты в использовании и для них характерны компактность и мобильность.

Твердомеры ТПШ применимы для исследований как в лабораториях промышленных предприятий, научно-исследовательских институтов и высших учебных профессиональных учреждений, так и в производственных цехах, на складах готовой продукции и сырья, в полевых условиях.

Твердомеры по методу Шора модификации «ТПШ» согласно мировому классификатору приборов измерения относятся к группе дюрометров. Твердомеры также могут быть укомплектованы стендом нагружения.

Отличительные особенности:

• Конструктивно твердомер состоит из:
  - опорной поверхности (площадь не менее 100 мм²) с отверстием диаметром от 2,5 до 3,5 мм, центр которого находится на расстоянии не менее 6 мм от любого края опоры;
  - индентора в виде закаленного стального стержня диаметром 1,10—1,40 мм. и диаметром вершины 0,1 (тип Д) или 0,79 мм (тип А) или шарового индентора диаметром 2,5 мм (тип С);
  - индикаторного устройства, показывающего степень выдвижения кончика индентора за пределы опорной поверхности.
  Степень выдвижения может быть измерена непосредственно в условных единицах в диапазоне от 0 (полного выдвижения кончика индентора, равного 2,50 мм + 0,04 мм.) до 100 (при отсутствии какого-либо выдвижения вообще), что происходит, например, в том случае, когда опорную поверхность индентора плотно прижимают к стеклянной пластинке.
• Для твердомеров ТПШ характерны — минимальная масса до 0,2 кг, габариты (умещается в руке) и мобильность (в процессе испытания задействована одна рука, не требует внешних источников питания) позволяют применять твердомер непосредственно на производственных линиях и цехах.
• Твердомер реализует методы испытания мягких материалов и сплавов по методике ГОСТ 24622-91, ГОСТ 263-75, ISO 868, ASTM D2240.

Структура условного обозначения твердомеров: ТПШ-YYYY-FZW

• ТПШ – твердомер переносной по Шору;
• YYYY – испытательная нагрузка (8,05Н (Шор А), 44,5Н (Шор Д,С) или 4,3Н (Шор ОО));
• F – способ регулирования нагрузки (П- пружинный с тарированным усилием);
• Z – тип индентора (А, Д, С, ОО);
• W – вид индикатора твердости (А1-аналоговый с 1 стрелкой, А2-аналоговый с двумя стрелками, Ц-цифровой).

Пример условного обозначения:

«Твердомер ТПШ-8,05-ПАА2» - твердомер по методу Шора, оснащенный аналоговым циферблатом с двумя стрелками, изготовленный в исполнении по шкале твердости А.

Комплект поставки

• Твердомер ТПШ – 1 шт.;
• футляр – 1 шт.;
• руководство по эксплуатации и паспорт – 1 шт.

Сопутствующие товары:

• стандартная мера твердости Шора;
• твердосплавный стержневой индентор;
• нагружающий стенд.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Сертификат соответствия

Дополнительно

В целях определения твердости материалов применяют твердомер ТПШ-ПД. Он используется в работе с образцами из таких материалов, как эбонит, акрил, твердые смолы, стекло, печатные пластины или с различными волокнами. Прибор реализует метод Шора, с его помощью определяют твердость материалов по шкале типа Д. Устройство находит широкое применение в лабораториях на производстве, а также в научно-исследовательских и учебных заведениях.

Твердомер ТПШ-ПД автономен, им легко управлять и его просто настраивать. Удобное крепление, которым оснащен прибор, позволяет устанавливать его в специальное устройство стационарного типа для нагружения, а также делать это вручную. Прибор оснащен функцией автоматического определения максимального значения твердости, это позволяет ускорить проведение измерений, а большой цифровой или аналоговый индикатор – быстро оценить результат испытаний. Компактные габариты и небольшой вес позволяют применять устройство как в лабораторных или цеховых, так и в полевых условиях. Этому способствует также и тот факт, что для работы твердомера не требуется электроэнергия, в основе принципа его действия лежат исключительно механические процессы. Конструктивно устройство состоит из индентора в виде стальной трубки и индикатора, который может быть выполнен как в виде циферблата с двумя стрелками, так и в виде цифрового дисплея. По степени вдавления индентора в поверхность испытуемого образца можно судить о характеристиках его твердости, которая обратно пропорциональна глубине оставленного индентором отпечатка. Для получения показаний с устройства достаточно нескольких секунд.

При этом погрешность результатов измерений, проведенных при помощи твердомера ТПШ-ПД, не превышает одного процента, а диапазон измерений твердости этого прибора составляет до 100 HD.

Технические характеристики
