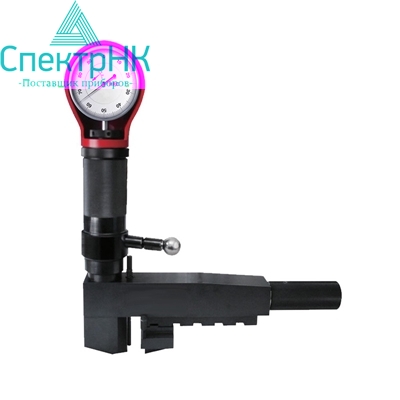

Твердомер ТПР-62,5-ВША

Твердомер ТПР-62,5-ВША

Переносные (портативные) твердомеры Роквелла модификации «ТПР» используются для измерения твердости заготовок и готовых деталей металлов, стали, меди, алюминия, никеля, свинца, олова, цементированной стали, твердых сплавов и т.д. по методу Роквелла. Данный твердомер прост в использовании и для него характерны компактность, легкость, точность.

Твердомер ТПР применим для исследований как в лабораториях металлургических и машиностроительных предприятий, научно-исследовательских институтов и высших учебных профессиональных учреждений, так и в производственных цехах, на складах готовой продукции и сырья, в полевых условиях и в лекционных классах и др.

Измерения на твердомере производятся в соответствии со стандартами: ГОСТ 9013-59, ГОСТ 24622-91, ISO 6508.2, ASTM E-18.

Твердомеры ТПР выпускаются в 17 типоразмерах: ТПР-150-ВСА (с рабочим пространством 25х25 мм, 50х50 мм, 100х50 мм, 75-100 мм, 100х100 мм, 100-200 мм, 200-250 мм, 300-500 мм); ТПР-45-ВСА (с рабочим пространством 25х25 мм, 50х50 мм, 100х50 мм, 100х100 мм); ТПР-150-ВМА (диаметр магнитоемких образцов от 50 мм.); ТПР-150-ВМЦ (диаметр магнитоемких образцов от 60 мм.); ТПР-150-ВМТА (размеры магнитоемких образцов: длина от 180 мм, ширина 20-60 мм); ТПР-150-ВЦА (диаметром труб до 500 мм.); ТПР-62,5-ВША (С максимальным раскрытием захвата до 140 мм и до 700 мм).

Отличительные особенности:

• Твердомер позволяет произвести предварительную нагрузку – 10 кг. И испытательные нагрузки 15, 30, 45, 60, 62,5, 100 и 150 кгс.
• По аналоговому циферблату определяется нагрузка на образец, по шкале на винте перемещения индентора определяется значение твердости по Роквеллу с точностью до 1,5 ед. тв.
• Твердомер состоит из измерительного блока и захвата (струбцинный, магнитный, магнитный тисочный, тисочный для шестерен или цепной захват).
• Среднее время проведения одного замера составляет от 10 с.
• Твердомер ТПР не нуждается в электропитании. Благодаря чему твердомер экономичен и практичен в применении.

Структура условного обозначения твердомеров: ТПР-YYYY-FQW

• ТПР– переносной твердомер Роквелла;
• YYYY – наибольшая испытательная нагрузка (45 кгс, 62,5 кгс, 150 кгс);
• F – способ нагружения (В -винтовой, П- пружинный с тарированным усилием);
• Q – тип захвата (С -струбцинный, М -магнитный, МТ -магнитный тисочный, Ц -цепной, Ш –тисочный для шестерен);
• W – вид индикатора нагрузки (А -аналоговый).

Пример условного обозначения:

«Твердомер ТПР-150-ВСА» - переносной твердомер по методу Роквелла с наибольшей испытательной нагрузкой 150 кгс, со струбцинным захватом.

Комплект поставки

• Твердомер ТПР-62,5-ВША – 1 шт.;
• алмазный индентор, конус с углом 120° при вершине – 1 шт.;
• стандартный образец твердости – 1 шт.;
• футляр – 1 шт.;
• руководство по эксплуатации и паспорт – 1шт.

Сопутствующие товары:

• 120° алмазный конический индентор;
• сферический индентор (O 1.588 мм., O 3.175 мм.);
• сферический индентор (O 6,35 мм, O 12,7 мм);
• стандартный образец твердости;
• опорные столики различной конфигурации.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Сертификат соответствия

Дополнительно

В целях измерений твердости применяют твердомер ТПР-62,5-ВША. Устройство используется при проведении измерений по методу Роквелла поверхностей таких деталей, как шестерни, звездочки или зубчатые передачи. Испытания образцов проводят после их обработки термическим способом (закалка, цементация, азотирование). Устройство находит широкое применение в лабораториях промышленных (металлургия, машиностроение и другие отрасли) организаций, в научно-исследовательских центрах и институтах, в ВУЗах, а также на складах готовой продукции для контроля ее качества. Проведение измерений твердомером этой модели регламентировано ГОСТ 9013 и 24622, требования к самому устройству установлены ГОСТ 9030.

Твердомер ТПР-62,5-ВША включает в себя крепежные тиски, блоки нагружения и индикации. Прибором создается определенное значение меры силы, что необходимо в процессе испытаний образцов, проводимых с целью определения их пластичного сопротивления. Чаще всего это различные детали или заготовки для них, выполненные из металла. При этом процесс проведения испытаний не оказывает существенного влияния на их характеристики. Таким образом, устройство можно отнести к инструментам неразрушающего контроля, а образцы, на которых проводились испытания с его помощью – использовать по назначению без ущерба для их эксплуатационных качеств. Небольшие размеры и вес позволяют использовать твердомер не только в стационарных, но и в полевых условиях. Кроме того, полную автономность устройства обеспечивает отсутствие потребности в электрической энергии.

Простота эксплуатации устройства позволяет использовать его персоналу без специальной подготовки, а быстродействие (до двух измерений в минуту) – проводить испытания в максимально сжатые сроки. Твердомер ТПР-62,5-ВША выпускается в двух модификациях – с возможностью максимального раскрытия струбцины до 40 или до 700 миллиметров при нагружающем усилии 62,5 килограмм.

Технические характеристики
