Твердомер ТПБР-187,5

Твердомер ТПБР-187,5

Переносные твердомеры по методам Бринелля и Роквелла модификации ТПБР выпускаются в соответствии с ГОСТ 8.398-80 и ГОСТ 9030-75, предназначены для создания нормированного значения меры силы, при проведении механических испытаний заготовок и готовых изделий из металлов на пластичное сопротивление при внедрении твердосплавного сферического индентора O1, 588 мм, O2,5 мм, O5,0 мм или алмазного конуса с углом 120° при вершине.

Твердомеры ТПБР применяются в работе производственных и исследовательских лабораторий различных предприятий, учебных заведений и научно-исследовательских организаций, в производственных цехах, на складах готовой продукции и сырья, в полевых условиях и в лекционных классах и др. Предназначены для работы в помещениях лабораторного и производственного типа, при температуре окружающей среды от +15 до +35°C и относительной влажности до 80% без конденсации.

Переносные твердомеры модификации ТПБР используются для измерения твердости заготовок и готовых деталей металлов, стали, меди, алюминия, никеля, свинца, олова, цементированной стали, твердых сплавов и т.д. по методам Бринелля и Роквелла. Данные твердомеры просты в использовании и для них характерны компактность, легкость, точность. Применимы для исследований как в лабораториях металлургических и машиностроительных предприятий, научно-исследовательских институтов и высших учебных профессиональных учреждений, так и в производственных цехах, на складах готовой продукции и сырья, в полевых условиях и в лекционных классах и др.

Измерения на твердомерах производятся в соответствии со стандартами: ГОСТ 9012-59, ГОСТ 9013-59, ГОСТ 24622-91, ГОСТ 22761-77, ГОСТ 18661-73, ASTM E-10, ASTM E-18, ISO 6506.2, ISO 6508.2.

Твердомеры ТПБР выпускаются в 6 типоразмерах: ТПБР-187,5-ВСА (с рабочим пространством 50х50 мм, 100х50 мм, 200-100 мм); ТПБР-187,5-ВМА (диаметр магнитоемких образцов от 50 мм.); ТПБР-187,5-ВМЦ (диаметр магнитоемких образцов от 60 мм.); ТПБР-187,5-ВЦА (диаметром труб от 200 до 450 мм.).

Отличительные особенности:

• Твердомер позволяет произвести предварительную нагрузку – 10 кг. И испытательные нагрузки 60, 62,5, 100, 125, 150 и 187,5 кгс.
• По аналоговому циферблату определяется нагрузка на образец, по шкале на винте перемещения индентора определяется значение твердости по Роквеллу с точностью до 0,5 ед. тв., по микроскопу определяется диаметр отпечатка по Бринеллю с точностью до 2,5 мкм.
• Твердомер состоит из измерительного блока и захвата (струбцинный, магнитный или цепной захват).
• Среднее время проведения одного замера составляет от 10 с.
• Твердомер ТПБР не нуждается в электропитании, благодаря чему твердомер экономичен и практичен в применении.

Структура условного обозначения твердомеров: ТПБР-YYYY-FQW

• ТПБР– переносной твердомер Бринелля и Роквелла;
• YYYY – наибольшая испытательная нагрузка (60 кгс, 62,5 кгс, 100 кгс, 125 кгс, 150 кгс, 187,5 кгс);
• F – способ нагружения (В -винтовой, П- пружинный с тарированным усилием);
• Q – тип захвата (С -струбцинный, М -магнитный, МТ -магнитный тисочный, Ц -цепной, Ш –тисочный для шестерен);
• W – вид индикатора нагрузки (А -аналоговый).

Пример условного обозначения:

«Твердомер ТПБР-150-ВСА» - переносной твердомер по методу Роквелла с наибольшей испытательной нагрузкой 150 кгс, со струбцинным захватом.

Комплект поставки

Твердомер ТПБР-187,5-ВЦА:

• твердомер ТПБР-187,5-ВЦА – 1 шт.;
• микроскоп измерительный 40х – 1 шт.;
• алмазный индентор, конус с углом 120° при вершине – 1 шт.;
• сферический индентор, O1,588 мм – 1 шт.;
• сферический индентор, O2,5 мм – 1 шт.;
• сферический индентор, O5,0 мм – 1 шт.;
• цепной захват – 1 шт.;
• стандартный образец твердости по Бринеллю – 1 шт.;
• стандартный образец твердости по Роквеллу – 1 шт.;
• футляр – 1 шт.;
• руководство по эксплуатации и паспорт – 1 шт.

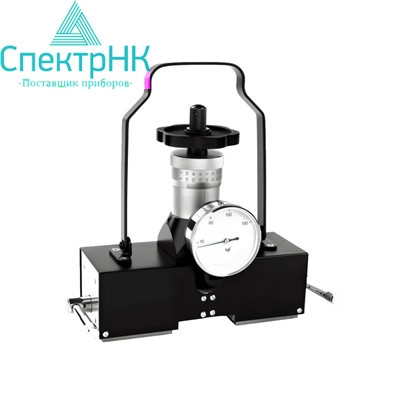

Твердомер ТПБР-187,5-ВМА и ТПБР-187,5-ВМЦ:

• твердомер ТПБР-187,5 – 1 шт.;
• микроскоп измерительный 40х – 1 шт.;
• алмазный индентор, конус с углом 120° при вершине – 1 шт.;
• сферический индентор, O1,588 мм – 1 шт.;
• сферический индентор, O2,5 мм – 1 шт.;
• сферический индентор, O5,0 мм – 1 шт.;
• плоские магнитные опоры – 4 шт.;
• стандартный образец твердости по Бринеллю – 1 шт.;
• стандартный образец твердости по Роквеллу – 1 шт.;
• футляр – 1 шт.;
• руководство по эксплуатации и паспорт – 1 шт.

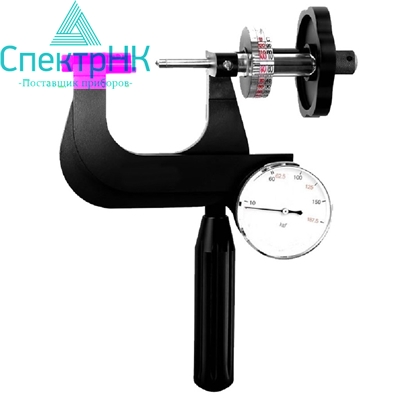

Твердомер ТПБР-187,5-ВСА:

• твердомер ТПБР-187,5-ВСА – 1 шт.;
• микроскоп измерительный 40х – 1 шт.;
• алмазный индентор, конус с углом 120° при вершине – 1 шт.;
• сферический индентор, O1,588 мм – 1 шт.;
• сферический индентор, O2,5 мм – 1 шт.;
• сферический индентор, O5,0 мм – 1 шт.;
• стол плоский – 1 шт.;
• стол V – образный – 1 шт.;
• стандартный образец твердости по Бринеллю – 1 шт.;
• стандартный образец твердости по Роквеллу – 1 шт.;
• футляр – 1 шт.;
• руководство по эксплуатации и паспорт – 1 шт.

Сопутствующие товары:

• микроскоп измерительный 40х – 1 шт.;
• алмазный индентор, конус с углом 120° при вершине – 1 шт.;
• сферический индентор, O1,588 мм – 1 шт.;
• сферический индентор, O2,5 мм – 1 шт.;
• сферический индентор, O3,175 мм – 1 шт.;
• сферический индентор, O5,0 мм – 1 шт.;
• сферический индентор, O6,35 мм – 1 шт.;
• сферический индентор, O12,7 мм – 1 шт.;
• плоские магнитные опоры – 1 комп. (4 шт в комплекте);
• стандартный образец твердости по Бринеллю – 1 шт.;
• стандартный образец твердости по Роквеллу – 1 шт.;
• малая лупа с риской – 1 шт.;
• стол плоский – 1 шт.;
• стол V – образный – 1 шт.;
• специальные стол (особой формы по эскизу заказчика) – 1 шт.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Сертификат соответствия

Дополнительно

Для подсчета твердости металлов по методам Бринелля и Роквелла применяют твердомеры ТПБР-187,5. Это компактные переносные устройства, находящие широкое применение в производственных лабораториях, в научно-исследовательских институтах и в учебных заведениях разного уровня в целях измерения твердости изделий из стали, а также из таких металлов, как алюминий, медь, никель, олово, свинец и изделий из твердых сплавов. Выпускаются в нескольких вариантах, которые созданы специально для стали и сплавов, цветных металлов, магнитоемких образцов и для работы с деталями цилиндрической формы – трубами, цистернами, котлами и т.п. Различаются они также и по видам захвата (струбцина, цепь или магнит).

Твердомер ТПБР-187,5 создает определенное значение меры силы в процессе механических испытаний пластичного сопротивления путем вдавливания индентора в поверхность испытуемого объекта. Затем отпечаток замеряют (в некоторых случаях для этого может понадобиться специальный микроскоп, так как его размеры могут составлять всего лишь несколько микрометров). Методика применения этих устройств и оценки результатов регламентирована ГОСТами 24622-91, 9012-59, 22761-77, 9013-59 и 18661-73, а также некоторыми международными стандартами. Использование твердомера этой модели позволяет производить предварительную нагрузку, равную 10 килограммам, а испытательная нагрузка составляет 187,5 кгс, что отражено в маркировке устройства.

Прибор работает полностью автономно – для его работы нет необходимости в электропитании, также он отличается быстродействием: для проведения одного замера достаточно 10 секунд. Высокая передача крутящего момента твердомера ТПБР-187,5  обеспечивает плавность нагружения, а погрешность полученных с его помощью результатов измерений не превышает 3%.

Технические характеристики
