Твердомер ТПБа

Гарантия производителя
Доставка по Казахстану	Артикул: s03292

Цену уточните у менеджера

Запросить КП Консультация

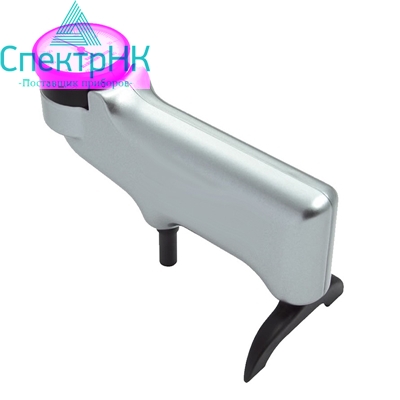

Твердомер ТПБа

Переносные твердомеры по методу Баркола модификации "ТПБа" предназначены для создания нормированного значения меры силы, при проведении механических испытаний образцов цветных металлов, пластмасс, резины, дерева и кожи на пластичное сопротивление при внедрении твердосплавного стержня с углом 26° при вершине и минимальным диаметром 0,157 мм.

Твердомеры по методу Баркола применяются в работе производственных и исследовательских лабораторий различных предприятий, учебных заведений и научно-исследовательских организаций. Предназначены для работы в помещениях лабораторного и производственного типа, при температуре окружающей среды от +15 до +35 °C и относительной влажности до 80% без конденсации. Метод проведения испытаний по определению пластической деформации поверхности образцов под нагрузкой по Барколу описан в международных стандартах DIN EN 59, ASTM D2583.

Переносной твердомер Баркола модификации "ТПБа" используется для измерения твердости алюминия, меди, свинца, олова и их сплавов, твердых пластиков, кожи, резины, дерева и т.д. по методу Баркола. Данный твердомер прост в использовании и для него характерны компактность и мобильность. Применим для исследований как в лабораториях металлургических и машиностроительных предприятий, научно-исследовательских институтов и высших учебных профессиональных учреждений, так и в производственных цехах, на складах готовой продукции и сырья, в полевых условиях для определения твердости алюминия, медных труб и полос нержавеющей стали или холоднокатаной ленты и других материалов.

Твердомеры ТПБа выпускаются в 3 модификациях: ТПБа-934, ТПБа-935, ТПБа-936.

Отличительные особенности:

Суть метода определения твердости мягких материалов по Барколу заключается в определении глубины вдавливания стальной иглы в исследуемую поверхность под действием пружины и сравнении ее с твердостью стандартной плиты.
Твердомер оснащен аналоговым глубиномером, по которому можно сразу определить твердость по Барколу и при желании возможно перевести в твердость по Бринеллю, Роквеллу или Виккерсу.
Толщина испытываемых образцов материалов от 1 мм, расстояние от края образца до индентора не менее 3 мм.
Твердомер по Барколу имеет широкий спектр применения. Модель ТПБа-934 может быть использована для тестирования алюминия и алюминиевых сплавов, меди и медных сплавов, стеклопластиков, жестких пластмассовых и т.д., улучшенного типа может быть использована для тестирования свинца, олова и других мягких металлов и гибких пластмасс, резины, войлока, кожи и так далее.
Твердомер ТПБа устанавливается непосредственно на исследуемую поверхность и может быть использован при определении твердости очень больших деталей.
Минимальная масса ТПБа (до 0,5 кг), габариты (умещается в руке) и мобильность (в процессе испытания задействована одна рука, не требует источников питания) позволяют применять твердомер непосредственно на производственных линиях и в плавильных цехах.
Твердомер ТПБа реализует методы испытания мягких материалов и сплавов по методике ГОСТ 9013-59, ASTM B648 и ASTM D2583.

Комплект поставки

Стандартный комплект поставки:

твердомер ТПБа – 1 шт.;
стандартная мера твердости Баркола (твердость высокая) – 1 шт.;
стандартная мера твердости Баркола (твердость низкая) – 1 шт.;
калибровочный ключ – 1 шт.;
запасной конусный индентор 26° O0,157 мм. – 2 шт.;
опорная нога – 1 шт.;
футляр – 1 шт.;
руководство по эксплуатации и паспорт – 1 шт.

Сопутствующие товары:

стандартная мера твердости Баркола (твердость высокая);
стандартная мера твердости Баркола (твердость низкая);
калибровочный ключ;
запасной конусный индентор 26° O0,157 мм.;
опорная нога.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Сертификат соответствия

Дополнительно

Для испытаний с использованием метода Баркола применяют твердомер ТПБа. Это устройство работы с такими материалами как цветные металлы, их сплавы, пластмасса, резина или дерево и другие. Находит широкое применение в лабораториях, на производстве, в научных и образовательных организациях, на складах, где хранится готовая продукция.

Твердомер ТПБа производитель предлагает в трех модификациях, обозначаемых дополнительными цифрами в маркировке изделия. Каждая из моделей создана для работы с определенными материалами. Так, ТПБа-934 используют в целях тестирования металлов (таких как алюминий и его сплавы, медь), а также стеклопластика или жесткой пластмассы. Для более жестких металлов (свинец, олово) или пластмассы с высокой степенью пластичности, а также войлока, резины или кожи создана усовершенствованная модель. ТПБа-935 используют при тестировании изделий, состоящих из мягкой пластмассы или металла, ТПБа-936 – для изделий из кожи, резины или дерева. Все три модификации прибора обладают одинаковыми преимуществами: легкость и высокая скорость проведения измерений и получения результатов, точность в работе, которая обеспечивается тарированными пружинами и особой конструкцией, а также высокий уровень точности показаний. Благодаря малому весу и компактным габаритам, отсутствию потребности в электрической энергии, твердомер может быть использован как в стационарных, так и в полевых условиях.

Прибор реализует метод Баркола, одним из преимуществ которого является отсутствие необходимости измерения диаметра отпечатка для получения результатов. Готовый результат можно увидеть на шкале блока индикации твердомера ТПБа в течение нескольких секунд после завершения теста. При этом в случае возникновения необходимости полученные результаты могут быть переведены в твердость по Бриннелю, Роквеллу или Виккерсу.

Технические характеристики

Основные технические характеристики

Модификация	ТПБа-934	ТПБа-935	ТПБа-936
Диапазон значений твердости	20~100 HRB (HRE,HRF)	0~100HBa (25~150HBW)
Исследуемые образцы	Аллюминиевые крупные профиля и трубы	Мягкие пластмассы, металлы (олово, медь, свинец т.д.)	Кожа, резина, дерево и т.д.
Исполнение манометра	Аналоговая шкала
Погрешность показаний, не более (в единицах твердости)	+2
Вид индентора	Усеченный конус с углом при вершине 26° и диаметром плоскости 0,157мм
Ход индентора	0,76 мм
Максимальный вес	0,5 кг

Рекомендуемое число измерений для выравнивания отклонения от среднего

Шкала твердости ТПБа-934		Считывание		Число считываний		Отклонение от среднего
Однородные материалы
20		2.47		9		0.27
30		2.20		8		0.28
40		1.93		7		0.27
50		1.66		6		0.28
60		1.39		5		0.28
70		1.12		4		0.28
80		0.85		3		0.28
Пластмассы
30		22.4		29		0.77
40		17.2		22		0.78
50		12.0		16		0.75
60		7.8		10		0.78
70		3.6		5		0.75
Алюминиевые сплавы
Сплавы	1100-00	3003-0	3003H14	2024-0	5052-0	5052H14	2024T3
ТПБа-934	35	42	56	60	52	75	85

Таблица перевода единиц твердости для твердомера ТПБа-934

ТПБа-934	Бринелль	Виккерс	Роквелл B	Роквелл E	Роквелл F	Роквелл H
35		23				32
36		23				33
37		24				37
38		24				40
39		25				43
40	25	25				45
41	26	26				47
42	26	27				49
43	27	27				52
44	27	28				54
45	27	29				56
46	28	30				58
47	29	32		24		61
48	30	33		25		63
49	31	34		28		64
50	32	35		30		66
51	33	36		33		68
52	34	38		36		70
53	35	39		39	29	72
54	37	41		42	33	73
55	38	42		44	38	75
56	39	44		46	40	76
57	40	45		48	43	78
58	42	47		51	47	80
59	44	48		53	49	81
60	45	49		55	51	83
61	47	51		57	54	84
62	48	53		59	56	86
63	50	55		62	58	88
64	52	57		64	61	89
65	54	58		65	63	90
66	55	60		67	65	91
67	58	62		69	67	92
68	60	64		71	69	94
69	62	67		73	71	95
70	64	69	18	74	73	96
71	67	72	19	76	75	98
72	69	74	28	77	77	99
73	71	76	33	79	79	100
74	73	81	39	81	81	101
75	76	85	45	83	83	102
76	80	88	48	84	84	103
77	84	92	52	86	86	104
78	87	95	56	88	87	105
79	90	99	60	89	88	106
80	94	103	63	90	89	107
81	97	108	65	91	90	108
82	100	111	69	92	91	108
83	105	116	72	94	92	109
84	109	122	75	95	93	109
85	113	127	77	96	94	110
86	177	133	80	97	95	111
87	122	137	83	98	96	111
88	126	142	86	99	97	112
89	131		89	100	97	112
90	135		91	101	98	113
91	139			102	99	113
92	145			103	100
93				103	101
94				104	101
95				104	102
96				105
97				106
98				107
99				108
100				108

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
