Твердомер ТПБ-3000

Твердомер ТПБ-3000

Переносные (портативные) твердомеры Бринелля имеют малый вес и независимую от внешних источников систему нагружения и могут использоваться для определения твердости незакаленных сталей, литого чугуна, цветных металлов и мягких сплавов крупных заготовок и деталей в труднодоступных местах.

На некоторых моделях переносных твердомеров применяется цифровой прибор определения нагружающего усилия, что позволяет применять несколько усилий нагружения и расширить диапазон определяемых значений твердости и уменьшить погрешность определения значений твердости. Применяются на заводах, НИИ, лабораториях в соответствии со стандартами: ГОСТ 9012-59, ГОСТ 22761-77, ГОСТ 18661-73, ASTM E-10, ISO 6506.2.

Отличительные особенности:

• Твердомеры покрыты белой автомобильной краской, устойчивой к царапинам, выцветанию, растрескиванию, старению в течение длительного времени.
• Усилия нагружения -500 кгс, 750 кгс, 1000 кгс, 1500 кгс, 1580 кгс, 3000 кгс — наиболее популярные усилия нагружения при определении твердости по методу Бринелля.
• Благодаря своей конструкции твердомер обладает высокой точностью, мобильностью, неприхотливостью и простотой в применении при испытании.

Структура условного обозначения твердомеров: ТПБ-YYYY-FQW

• ТПБ – твердомер переносной по Бринеллю;
• YYYY – испытательная нагрузка (500 кгс, 750 кгс, 1000 кгс, 1500 кгс, 1580 кгс, 3000 кгс);
• F - способ регулирования нагрузки (В -винтовой, П- пружинный с тарированным усилием, Г –гидравлический демпферный, Ш –срезным штифтом);
• Q – тип захвата (С -струбцина);
• W – вид индикатора нагрузки (А -аналоговый, АД -аналоговый двухсторонний, Ц -цифровой).

Пример условного обозначения:

«Твердомер ТПБ-3000-ГАД» - переносной твердомер по методу Бринелля с наибольшим предельным усилием нагружения 3000 кгс (29420Н), с аналоговым двухсторонним циферблатом и гидравлическим демпфером нагружения.

Комплект поставки

Твердомеры ТПБ-ШС:

• твердомер ТПБ-ШС – 1 шт.;
• измерительный микроскоп 20х – 1 шт.;
• сферический индентор O10 мм – 1 шт.;
• стол плоский – 1 шт.;
• стол V – образный – 1 шт.;
• стандартный образец твердости – 1 шт.;
• руководство по эксплуатации – 1 шт.

Твердомеры ТПБ-Ш:

• твердомер ТПБ-Ш – 1 шт.;
• измерительный микроскоп 20х – 1 шт.;
• сферический индентор O7,26 мм – 1 шт.;
• срезные штифты – 250 шт.;
• стандартный образец твердости – 1 шт.;
• руководство по эксплуатации – 1 шт.

Твердомер ТПБ-Г:

• твердомер ТПБ-Г – 1 шт.;
• измерительный микроскоп 20х – 1 шт.;
• сферический индентор O10 мм – 1 шт.;
• стол плоский – 1 шт.;
• стол V – образный – 1 шт.;
• стандартный образец твердости – 1 шт.;
• руководство по эксплуатации – 1 шт.

Твердомер ТПБ-750-ГМА:

• твердомер ТПБ – 1 шт.;
• сферический индентор O5 мм – 1 шт.;
• плоские магнитные опоры – 4 шт.;
• измерительный микроскоп 40х – 1 шт.;
• стандартный образец твердости – 1 шт.;
• руководство по эксплуатации – 1 шт.

Сопутствующие товары:

• сферический индентор O 4; 5; 7.26 и 10 мм.;
• держатель ударной головки;
• срезные штифты по 50 шт.;
• стандартный образец твердости Бринелля;
• измерительный микроскоп 20х (используется для индентора O 7.26 и 10 мм.);
• измерительный микроскоп 40х (используется для индентора O 4 и 5 мм.);
• ручной молоток 1,36 кг.;
• система анализа изображений САИ.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Сертификат соответствия

Дополнительно

В целях измерений твердости по Бринеллю применяют твердомер ТПБ-3000. Прибор предназначен для работы с массивными объектами из незакаленной стали, сплавов мягких и цветных металлов. Благодаря конструктивным особенностям может быть использован на деталях с ограниченным доступом. Устройства находят широкое применение на производственных предприятиях в сфере металлургии, литьевой промышленности, могут быть использованы в ВУЗах и лабораториях научно-исследовательских организациях, а также на складах готовой продукции или в пунктах приема металлопроката.

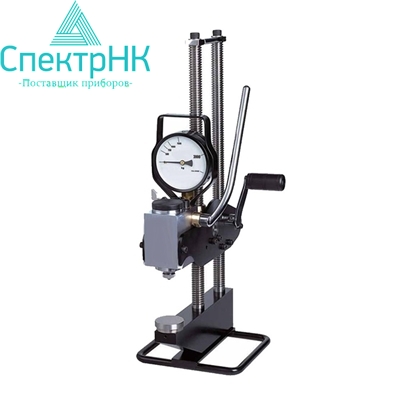

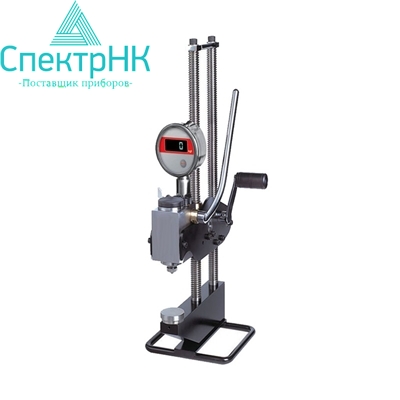

Твердомер ТПБ-3000 – переносное устройство, которое благодаря компактным габаритам и относительно небольшому весу можно использовать в полевых условиях. Для его работы не требуется электроэнергия, что является дополнительным плюсом в плане экономичности его эксплуатации и автономности работы прибора. Все испытания с его помощью проводятся вручную. В зависимости от модификации усилие нагружения может регулироваться при помощи аналогового циферблата (такой твердомер имеет маркировку ГА после цифрового обозначения), двусторонней шкалы (обозначается аббревиатурой ГАД) или цифрового дисплея (ГЦ). Все три модификации прибора оснащены демпфером и пружиной для создания плавной нагрузки на испытуемый объект, а механизм нагружения, оснащенный винтовой парой усиленной конструкции, позволяет приложить нагрузку строго вертикально. Такой механизм позволяет получить максимально точные результаты. Основная рабочая деталь устройства - инденторы - изготовлена из стали твердых сплавов, поэтому она обладает высокими прочностными характеристиками, что позволяет применять прибор без их замены довольно длительный период.

В целом вся конструкция обеспечивает надежность и долговечность, простоту в эксплуатации, высокую точность полученных с помощью твердомера ТПБ-3000 результатов, а также получение данных с минимальными временными и финансовыми затратами.
