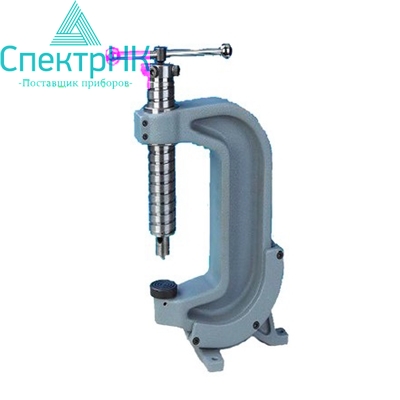

Твердомер ТПБ-1580-ШС

Твердомер ТПБ-1580-ШС

Переносные (портативные) твердомеры Бринелля имеют малый вес и независимую от внешних источников систему нагружения и могут использоваться для определения твердости незакаленных сталей, литого чугуна, цветных металлов и мягких сплавов крупных заготовок и деталей в труднодоступных местах.

На некоторых моделях переносных твердомеров применяется цифровой прибор определения нагружающего усилия, что позволяет применять несколько усилий нагружения и расширить диапазон определяемых значений твердости и уменьшить погрешность определения значений твердости. Применяются на заводах, НИИ, лабораториях в соответствии со стандартами: ГОСТ 9012-59, ГОСТ 22761-77, ГОСТ 18661-73, ASTM E-10, ISO 6506.2.

Отличительные особенности:

• Твердомеры покрыты белой автомобильной краской, устойчивой к царапинам, выцветанию, растрескиванию, старению в течение длительного времени.
• Усилия нагружения -500 кгс, 750 кгс, 1000 кгс, 1500 кгс, 1580 кгс, 3000 кгс — наиболее популярные усилия нагружения при определении твердости по методу Бринелля.
• Благодаря своей конструкции твердомер обладает высокой точностью, мобильностью, неприхотливостью и простотой в применении при испытании.

Структура условного обозначения твердомеров: ТПБ-YYYY-FQW

• ТПБ – твердомер переносной по Бринеллю;
• YYYY – испытательная нагрузка (500 кгс, 750 кгс, 1000 кгс, 1500 кгс, 1580 кгс, 3000 кгс);
• F - способ регулирования нагрузки (В -винтовой, П- пружинный с тарированным усилием, Г –гидравлический демпферный, Ш –срезным штифтом);
• Q – тип захвата (С -струбцина);
• W – вид индикатора нагрузки (А -аналоговый, АД -аналоговый двухсторонний, Ц -цифровой).

Пример условного обозначения:

«Твердомер ТПБ-3000-ГАД» - переносной твердомер по методу Бринелля с наибольшим предельным усилием нагружения 3000 кгс (29420Н), с аналоговым двухсторонним циферблатом и гидравлическим демпфером нагружения.

Комплект поставки

• Твердомер ТПБ-ШС – 1 шт.;
• измерительный микроскоп 20х – 1 шт.;
• сферический индентор O10 мм – 1 шт.;
• стол плоский – 1 шт.;
• стол V – образный – 1 шт.;
• стандартный образец твердости – 1 шт.;
• руководство по эксплуатации – 1 шт.

Сопутствующие товары:

• сферический индентор O 4; 5; 7.26 и 10 мм.;
• держатель ударной головки;
• срезные штифты по 50 шт.;
• стандартный образец твердости Бринелля;
• измерительный микроскоп 20х (используется для индентора O 7.26 и 10 мм.);
• измерительный микроскоп 40х (используется для индентора O 4 и 5 мм.);
• ручной молоток 1,36 кг.;
• система анализа изображений САИ.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Сертификат соответствия

Дополнительно

В целях измерения твердости металлов по Бринеллю применяют твердомер ТПБ-1580-ШС. Это портативное устройство статического типа для работы с такими материалами, как незакаленная сталь, мягкие и цветные сплавы, чугун литой, магнитные металлы. Благодаря конструктивным особенностям может применяться для исследования объектов, доступ к которым ограничен. Находит широкое применение в лабораториях производственных и научных предприятий, на складах готовой продукции и в учебных заведениях, а также в полевых условиях для измерения степени твердости отливок, поковок, различных заготовок.

Твердомер ТПБ-1580-ШС применяется по ГОСТам 9012, 22761, 18661, а также международным стандартам ASTM E-10, ISO 6506.2; качества самого устройства регламентированы ГОСТ 8.398-80 и 9030-75. С его помощью быстро получают точные результаты, а процесс эксплуатации не вызывает трудностей. Также устройство неприхотливо в обслуживании, устойчиво к негативным воздействиям окружающей среды и механическим повреждениям, экономично (для его работы не требуется электроэнергия) при этом имеет невысокую стоимость. Усилие нагружения, применяемое в твердомере этой модели, равно 1580 кгс, и ограничивается специальными штифтами, что позволяет получить самые точные данные, а сама нагрузка прикладывается путем вкручивания усиленной винтовой пары. После того, как индентор из закаленной стали прекратит воздействие на исследуемый объект, отпечаток, оставленный им, измеряется при помощи специального микроскопа, увеличивающего в 20 раз, а затем по таблице значений твердости определяется значение.

Устройства этой модели являются одними из самых надежных и недорогих инструментов для измерений твердости по Бринеллю. Если нужно, твердомер ТПБ-1580-ШС может также быть укомплектован специализированной системой для более точного анализа изображений, включающей в себя высокоточную оптику.

Технические характеристики
