Твердомер ТПБ-1580-Ш

Твердомер ТПБ-1580-Ш

Переносные (портативные) твердомеры Бринелля имеют малый вес и независимую от внешних источников систему нагружения и могут использоваться для определения твердости незакаленных сталей, литого чугуна, цветных металлов и мягких сплавов крупных заготовок и деталей в труднодоступных местах.

На некоторых моделях переносных твердомеров применяется цифровой прибор определения нагружающего усилия, что позволяет применять несколько усилий нагружения и расширить диапазон определяемых значений твердости и уменьшить погрешность определения значений твердости. Применяются на заводах, НИИ, лабораториях в соответствии со стандартами: ГОСТ 9012-59, ГОСТ 22761-77, ГОСТ 18661-73, ASTM E-10, ISO 6506.2.

Отличительные особенности:

• Твердомеры покрыты белой автомобильной краской, устойчивой к царапинам, выцветанию, растрескиванию, старению в течение длительного времени.
• Усилия нагружения -500 кгс, 750 кгс, 1000 кгс, 1500 кгс, 1580 кгс, 3000 кгс — наиболее популярные усилия нагружения при определении твердости по методу Бринелля.
• Благодаря своей конструкции твердомер обладает высокой точностью, мобильностью, неприхотливостью и простотой в применении при испытании.

Структура условного обозначения твердомеров: ТПБ-YYYY-FQW

• ТПБ – твердомер переносной по Бринеллю;
• YYYY – испытательная нагрузка (500 кгс, 750 кгс, 1000 кгс, 1500 кгс, 1580 кгс, 3000 кгс);
• F - способ регулирования нагрузки (В -винтовой, П- пружинный с тарированным усилием, Г –гидравлический демпферный, Ш –срезным штифтом);
• Q – тип захвата (С -струбцина);
• W – вид индикатора нагрузки (А -аналоговый, АД -аналоговый двухсторонний, Ц -цифровой).

Пример условного обозначения:

«Твердомер ТПБ-3000-ГАД» - переносной твердомер по методу Бринелля с наибольшим предельным усилием нагружения 3000 кгс (29420Н), с аналоговым двухсторонним циферблатом и гидравлическим демпфером нагружения.

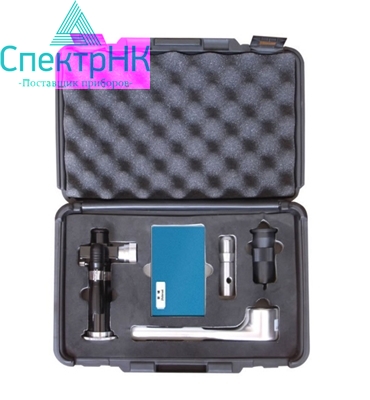

Комплект поставки

• Твердомер ТПБ-Ш – 1 шт.;
• измерительный микроскоп 20х – 1 шт.;
• сферический индентор O7,26 мм – 1 шт.;
• срезные штифты – 250 шт.;
• стандартный образец твердости – 1 шт.;
• руководство по эксплуатации – 1 шт.

Сопутствующие товары:

• сферический индентор O 4; 5; 7.26 и 10 мм.;
• держатель ударной головки;
• срезные штифты по 50 шт.;
• стандартный образец твердости Бринелля;
• измерительный микроскоп 20х (используется для индентора O 7.26 и 10 мм.);
• измерительный микроскоп 40х (используется для индентора O 4 и 5 мм.);
• ручной молоток 1,36 кг.;
• система анализа изображений САИ.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Сертификат соответствия

Дополнительно

В целях измерения твердости по Бринеллю применяют твердомер ТПБ-1580-Ш. Устройство используют в  работе со сплавами различных металлов, незакаленной сталью. Идеален в тестировании объектов, имеющих большие размеры, а также для работы с объектами, доступ которым ограничен. Применяют такие устройства во многих сферах промышленности: на литейном производстве, в металлопрокате, в пунктах приема металлов, а также на складах готовой продукции, в научных целях, в ВУЗах для наглядной демонстрации свойств металлов.

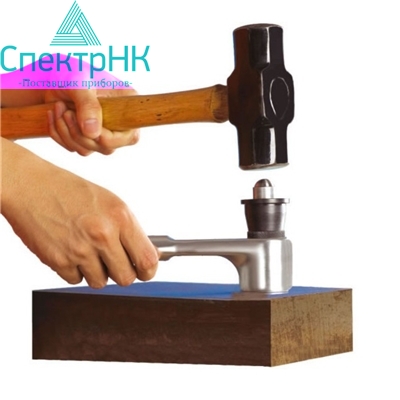

Твердомер ТПБ-1580-Ш относится к молотковым устройствам и обладает целым рядом характеристик, делающих работу с ним легкой и быстрой, а полученные с его помощью результаты измерений обладают высокой точностью, что позволяет использовать его как инструмент для решения множества задач. Прибор обладает компактными габаритами и небольшим весом – это обеспечивает использование его в полевых условиях для работы с готовыми конструкциями. Отсутствие потребности в электроэнергии повышает экономичность и обеспечивает автономную работу устройства. Для проведения испытаний с его помощью не требуется дополнительного оборудования – все измерения проводятся вручную. Регулировка усилия нагружения осуществляется посредством тарированного срезного штифта, что позволяет повысить точность измерений и избежать возможных перегрузок. При этом ограничений по размеру испытуемых объектов практически нет, что очень удобно при работе с массивными конструкциями и деталями.

Результаты измерений можно получить мгновенно – для определения твердости необходимо лишь найти соответствующее размеру оставленного ударным механизмом твердомера ТПБ-1580-Ш отпечатка значение твердости в специальной таблице. В целях измерения отпечатка применяют специальный микроскоп, увеличивающий в 20 или 40 раз.
