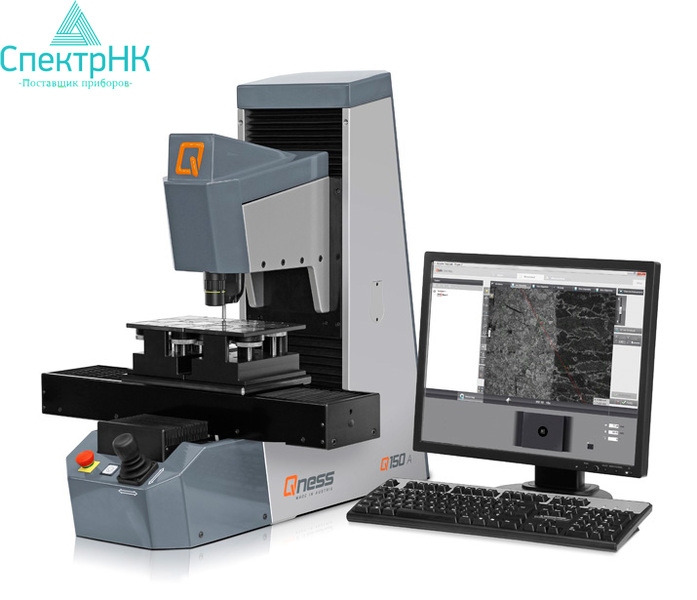

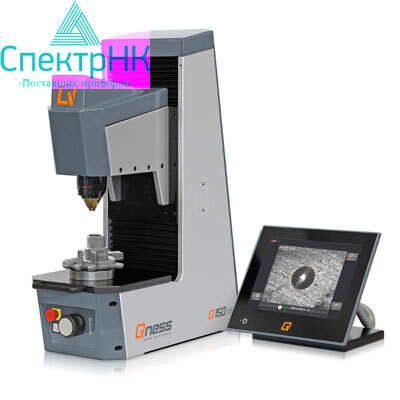

Твердомер Qness Q150A

Описание твердомер Qness Q150A

Универсальные твердомеры Q150А с моторизованным столом и дополнительной обзорной камерой предназначены для измерений твердости металлов и сплавов по методам Роквелла, Супер Роквелла, Бринелля и Виккерса в диапазоне нагрузок от 1кгс до 250 кгс.
Универсальный твердомер - стационарный твердомер, который позволяет объединить измерения твердости по Бринеллю, по Виккерсу, по Роквеллу и Супер-Роквеллу в одном приборе.
Универсальные твердомеры Q150А разработаны для автоматических измерений в соответствии со стандартами измерения твердости.
Универсальные твердомеры представляют собой стационарные средства измерений, состоящие из системы приложения нагрузки и измерительного блока.

Принцип действия приборов основан

• Для шкал Виккерса ? на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка;
• Для шкал Роквелла и Супер-Роквелла ? на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
• Для шкал Бринелля ? на статическом вдавливании твердосплавного шарикового наконечника с последующим измерением диаметра окружности восстановленного отпечатка.

При измерениях по методу Роквелла (Супер-Роквелла) система приложения нагрузки обеспечивает приложение предварительной нагрузки и трех основных нагрузок.
Прибор оснащен CCD камерой высокого разрешения и объективом.
Испытательная нагрузка устанавливается на всех моделях автоматически, значение нагрузки задается с экрана ПК.
Твердомер позволяет выполнять измерения по Виккерсу и Бринеллю в полуавтоматическом и автоматическом режиме, что обеспечивается автофокусировкой на поверхность измеряемого образца и программой обнаружения и измерения линейных параметров отпечатка и вычислением соответствующей твердости.
Прибор оснащен средствами архивации результатов измерений и статистической обработки результатов измерений.
Управление работой твердомера осуществляется через встроенный дисплей внешнего ПК.
Поддержка функций автоматической статистической обработки результатов серии измерений, таких как среднее значение, максимальное, минимальное, среднеквадратичное отклонение, CP/CPK, построение гистограмм и графиков.
Прибор имеет встроенную цифровую камеру, светодиодную подсветку.
Серийные измерения твердости могут проводиться одновременно на 16 залитых образцах или 8 образцах теста Джомини.

Основные особенности

• Широкий диапазон нагрузки от 1 кгс до 250 кгс;
• Интегрированная оптическая система с камерой высокого разрешения, LD объективы и автоматическая настройка яркости;
• Удобный интерфейс c новейшим русифицированным ПО, с функцией эмуляции процесса измерения твердости в 3D;
• Автоматическое измерение твердости;
• Автоматическая фокусировка;
• Полностью автоматическое высокоточное (±0,002 мм) управление положением по осям XY с помощью стеклянных шкал Heidenhain;
• Динамический 3D-джойстик для управления моторизованным XY-столом и блоком нагружения по оси Z (патент);
• Регулировка тестовой высоты за счет моторизованного перемещения блока нагружения позволяет удобно работать на большом столе с тяжелыми
• и крупногабаритными образцами;
• Управление с внешнего ПК;
• Диодное освещение;
• Возможность подключения 2-х мониторов для одновременной визуализации микро- и макро- обзоров;
• Удобные функции ПО для работы со сварными соединениями;
• Возможен вариант с увеличенным пространством по вертикали.

Общая информация

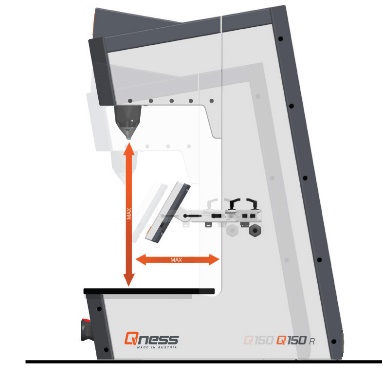

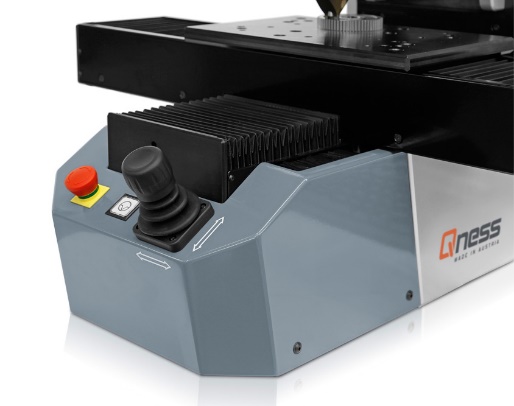

Динамическая регулировка высоты. Электронный контроль перемещения позволяет быстро и точно перемещать тестовый модуль. Его расположение предотвращает столкновение и обеспечивает точность благодаря углу поворота ручки (6 мм/с)	Расширенная тестовая площадь. Позволяет тестировать крупногабаритные образцы. Максимальная высота может достигать 260 мм, а глубина до 180 мм.

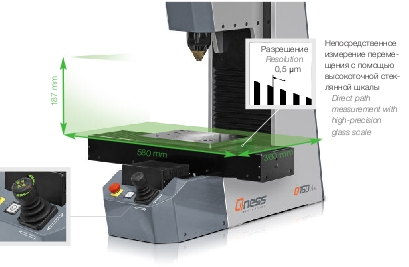

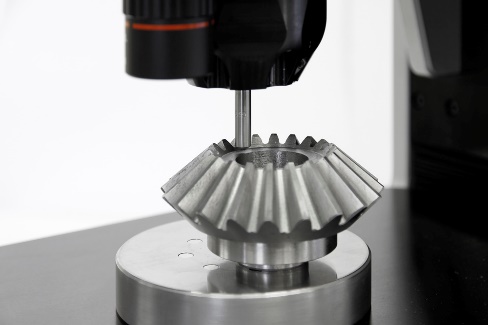

Точное позиционирование и большая рабочая зона. Полностью автоматический Х У стол с высокоточной оптической системой измерения перемещения может включать 8-позиционный держатель образцов.	Возможность проведения измерений в труднодоступных местах за счет съемной защиты индентора.

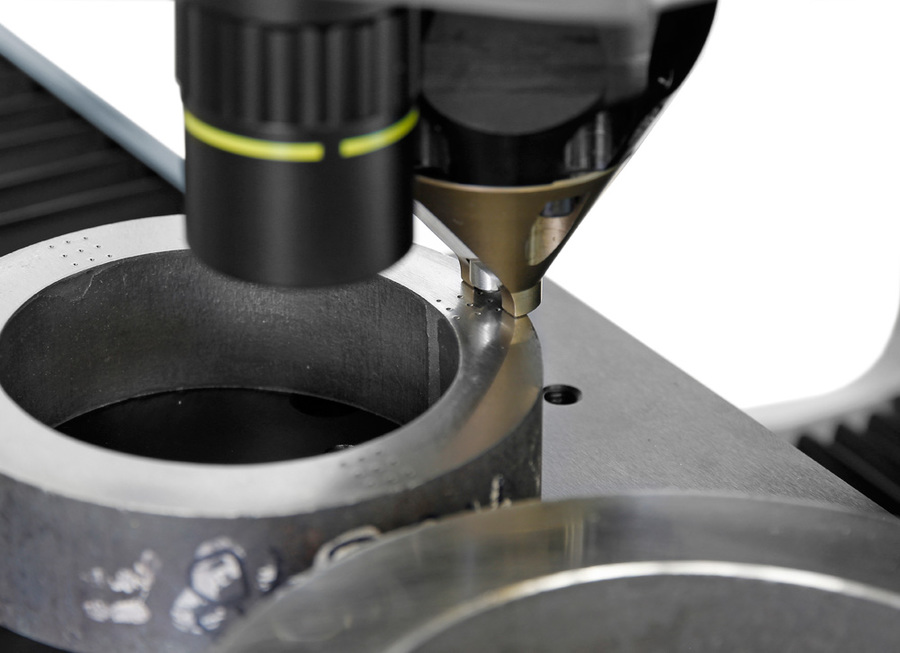

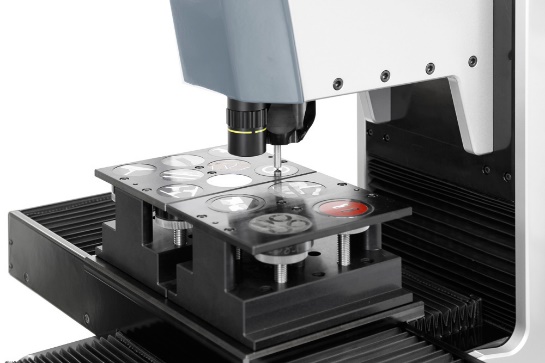

Автоматическое тестирование труб в соответствии с принемимыми стандартами API.	Шаблоны образцов можно легко выбрать из Программы. Кроме единичного и многократного измерений пользователь может выбрать методы CHD, NHD и SHD. Возможность фиксации 2 держателей образцов одновременно.

Принадлежности

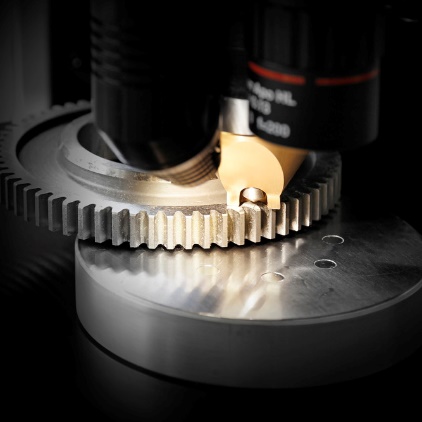

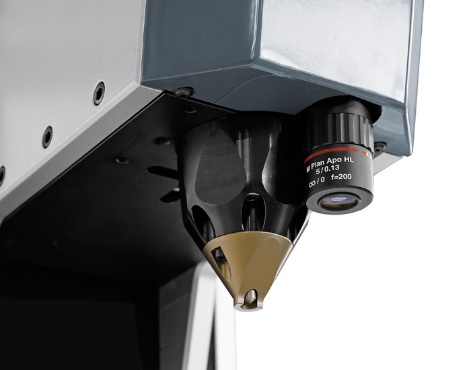

Функциональная подсветка рабочего пространства позволяет обеспечить точное позиционирование индентора.	Оптическая система.

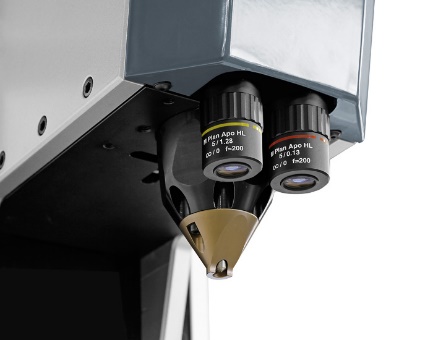

Двойная оптическая система (1 индентор, 2 объектив).	Двойная оптическая система (1 индентор, 2 объектив).

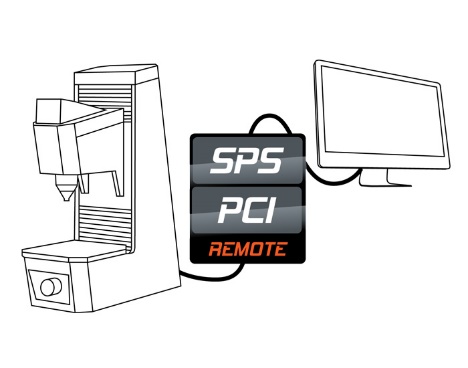

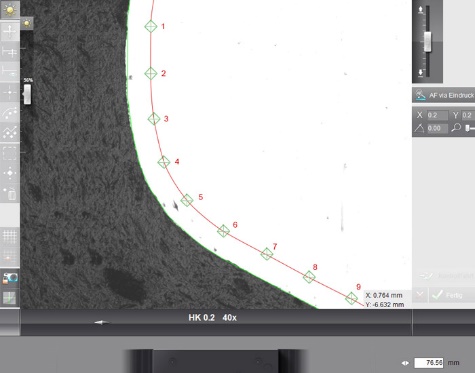

Сканирование контура. Выборочно полные или частичные сегменты контура намечаются с высокой точностью посредством оптической. системы с увеличивающими объективами и помещаются в программу.	Удаленныйй доступ Qpix Remote Control через SPS/PCI.

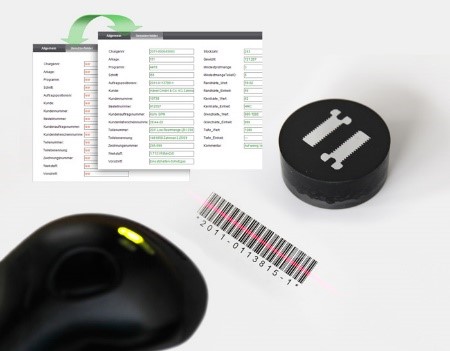

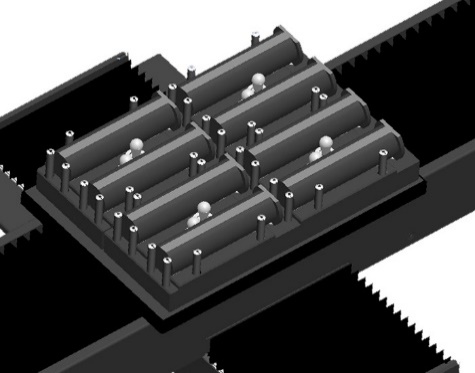

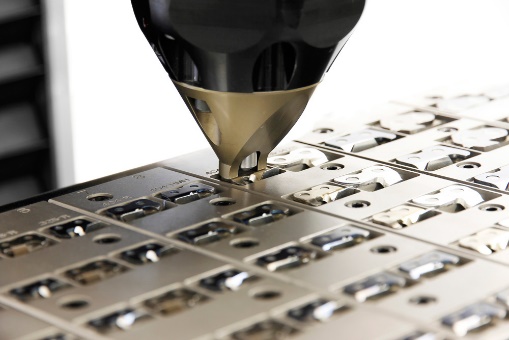

Модуль ПО Qpix Jominy.	Распознавание обоймы образцов.

Технические характеристики
