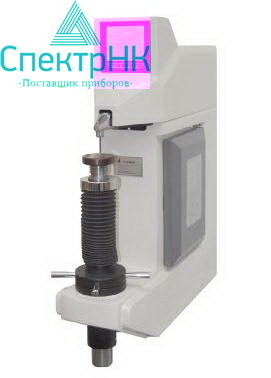

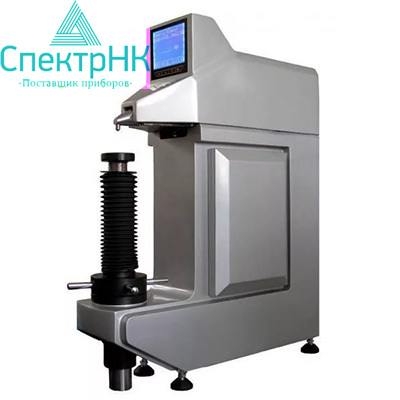

Твердомер по Роквеллу ТР 5008А

Описание твердомер ТР 5008А

Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или стального шарикового наконечников с последующим измерением глубины внедрения наконечника.

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Твердомеры оснащены цифровым электронным блоком, на дисплее которого отображается процесс нагружения и результаты измерения твердости. Твердомеры обеспечивают полуавтоматический режим измерения: предварительная нагрузка задается вручную; задание, выдержка и снятие основных нагрузок, вывод результатов на экран происходят в автоматическом режиме. Специальная конструкция системы нагружения позволяет проводить измерения на образцах сложной формы.

Назначение

Твердомеры Роквелла ТР 5008А (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла в соответствии с ГОСТ 9013-59.

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений.

Идентификационные признаки (данные) ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТР 5008А
Номер версии (идентификационный номер) ПО	v 1.0 и выше
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Знак утверждения типа

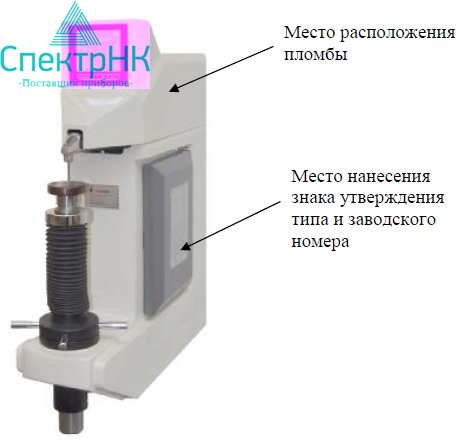

наносится на титульный лист руководства по эксплуатации типографским или иным способом и на фирменный шильдик, закрепленный на боковой дверце твердомера и деформирующийся при снятии, фотохимическим способом.

Поверка

осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки». Поверка твердомеров по нагрузкам осуществляется в соответствии с п. 13 Руководства по эксплуатации.

Основные средства поверки:

эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (25±5) HRC; (45±5) HRC; (65±10) HRC; (90±10) ИЯВ; (83±3) ША.

Сведения о методах измерений

Твердомеры Роквелла ТР 5008А. Руководство по эксплуатации. 427113 - 009 -89088878 - 14 РЭ

Нормативные документы устанавливающие требования к твердомерам Роквелла ТР 5008А

1    ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2    ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С».

3    ГОСТ 8.064-94 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».

4. Твердомер Роквелла ТР 5008А. Технические условия. ТУ 427113 - 009 - 89088878 -

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.

Комплект поставки твердомер ТР 5008А

• Твердомер Роквелла ТР 5008А
• Сменные части
• Принадлежности
• Руководство по эксплуатации 427113 - 009 - 89088878 - 14 РЭ
• Паспорт на меры твердости из комплекта принадлежностей
• Свидетельство о поверке

Технические характеристики
