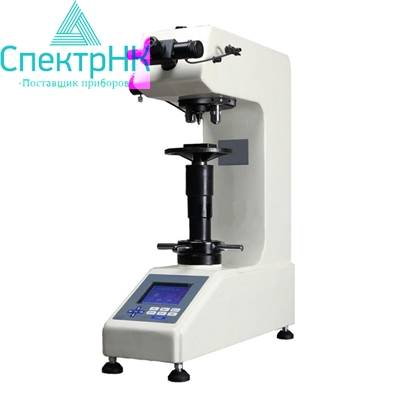

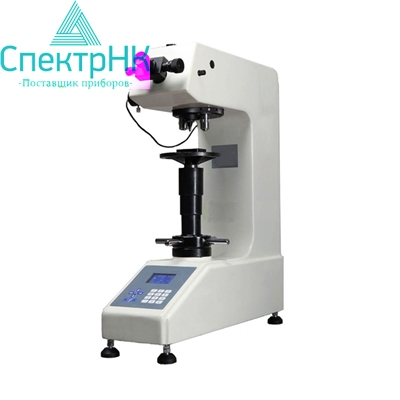

Твердомер по методу Виккерса ИТВ

Твердомер по методу Виккерса ИТВ

Стационарные твердомеры по методу Виккерса модификации "ИТВ" выпускаются в соответствии с ГОСТ 23677-79 и ГОСТ 8.398-80, предназначены для создания нормированного значения меры силы, при проведении механических испытаний образцов металлов и покрытий на пластичное сопротивление при внедрении алмазной четырехгранной пирамидки с углом 136 гр. при вершине.

Твердомеры по методу Виккерса применяются в работе производственных и исследовательских лабораторий различных предприятий, учебных заведений и научно-исследовательских организаций. Предназначены для работы в помещениях лабораторного и производственного типа, при температуре окружающей среды от +15 до +35°C и относительной влажности до 80% без конденсации.

Стационарные твердомеры по методу Виккерса модификации "ИТВ" подлежат обязательной аттестационной поверке в органах ФБУ ЦСМ.

Твердомеры по методу Виккерса модификации «ИТВ» представляют собой автоматические электромеханические твердомеры, обладающие высокой точностью и удобством в эксплуатации и обслуживании. ЖК-дисплей позволяет в реальном времени следить за усилием нагружения и размером отпечатка, вывести результаты нескольких испытаний и проанализировать, что значительно упрощает работу оператора. Твердомеры по Виккерсу применяют для определения твердости черных, цветных металлов, литья и сплавов, мелких, тонких образцов или деталей после нанесения покрытия (азотирование, цементация, наплавка, закаленный слой), полудрагоценных и драгоценных камней, стекла и керамических материалов.

Твердомеры широко применяются на производстве, в научно-исследовательских институтах и лабораториях. Реализуют определение твердости по методу Виккерса ГОСТ 2999-75, ИСО 6507, ИСО 9385, ИСО 4546, ASTM E-384, ASTM E-92.

В твердомерах «ИТВ» применен нагружающий механизм с пониженным трением, что обеспечивает постоянное приложение усилия и повышение точности испытаний.

Отличительные особенности:

• Твердомер покрыт белой автомобильной краской, устойчивой к царапинам, выцветанию, растрескиванию, старению в течение длительного времени.
• Панель управления краткая и четкая, отображение на дисплее значения твердости, длины диагонали, времени выдержки, количества испытаний, температуры окружающей среды, максимального и минимального значения твердости образца, среднее значение твердости и воспроизводимость.
• Наряду с твердостью по Виккерсу возможно определение твердости по Кнуппу.
• Система подъема и позиционирования независимая, обеспечивает точность и повторяемость всего процесса испытания.
• Оптическая система не только отвечает высоким требованиям стандартов к определению размеров отпечатка индентора, но и позволяет наблюдать микроструктуру материала.
• Яркость источника света может быть скорректирована в соответствии с привычками оператора, что позволяет избежать зрительного утомления, вызванного продолжительной работой.
• Данные значений твердости, могут быть распечатаны непосредственно на встроенном принтере.
• Твердомер может быть подключен к компьютеру, для анализа физических и химических свойств материала.

Структура обозначения модификаций: ИТВ-ХХ-YZWПК

• ИТВ – твердомер для исследований по методу Виккерса;
• ХХ – предельное усилие нагружения (выбранное из ряда 10кгс (98Н), 30кгс (294Н), 50кгс (490Н));
• Y – способ нагружения, снятия нагрузки и переключения револьверной головки (М - ручное, А - автоматическое);
• Z – микропроцессорный блок обработки и сбора данных испытания (М);
• W – внешние подключаемые устройства (Ф - фотосенсорная приставка, Ж - жидкокристаллическая окулярная приставка);
• ПК - персональный компьютер, служащий для обработки данных, полученных с твердомера.

Пример условного обозначения:

«Твердомер ИТВ-10-ММ» - стационарный твердомер по методу Виккерса с наибольшим предельным усилием нагружения 98 Н (10кгс) ручным переключением револьверной головки, с микропроцессорным блоком обработки и сбора данных испытания.

Комплект поставки

Твердомеры ИТВ-10, ИТВ-30, ИТВ-50:

• твердомер ИТВ – 1 шт.;
• окуляр 10х с микрометром – 1 шт.;
• 10х объектив – 1 шт.;
• стандартный образец твердости – 2 шт.;
• алмазный индентор пирамидальной формы с противоположным углом 136° – 1 шт.;
• большой плоский, малый плоский и V-образный столики – по 1 шт.;
• регулируемые ножки – 4 шт.;
• кабель питания – 1 шт.;
• руководство по эксплуатации – 1 шт.;
• паспорт – 1 шт.;
• гарантийный талон – 1 шт.

Сопутствующие товары:

• окуляры 10х и 15х с микрометром;
• объективы 2,5х, 10х, 20х, 40х и 60х;
• стандартный образец твердости;
• алмазный индентор пирамидальной формы с противоположным углом 136°;
• большой плоский, малый плоский и V-образный столики;
• система анализа изображений САИ;
• индентор Кнуппа;
• стандартный образец Кнуппа.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Внесены в ГосРеестр Российской Федерации - №60667-15, Казахстана - №12312.

Дополнительно

В целях измерения твердости применяют твердомер по методу Виккерса ИТВ. Это стационарное устройство, которое измеряет твердость путем вдавливания на протяжении определенного промежутка времени в поверхность тестируемого объекта алмазной пирамиды. Затем размеры получившегося отпечатка измеряют и по таблице соответствия значений твердости определяют ее. Приборы находят широкое применение в различных отраслях промышленности на разных этапах производства металлических изделий и деталей, на складах готовой продукции, в пунктах приема металлопроката, в исследовательских организациях, а также в ВУЗах.

Твердомер по методу Виккерса ИТВ применяют для работы с материалами, обладающими высокой твердостью. Прочный алмазный индентор при этом не повредит тонкие покрытия из хрома, цинка или никеля. Также прибор часто используют для определения твердости драгоценных и полудрагоценных камней. Это точный и надежный прибор, оснащенный богатым функционалом. Окулярный микрометр и оптическая система позволяют не просто проводить измерения отпечатков, но и исследовать поверхность испытуемых изделий. С его помощью можно определять твердость очень тонких деталей, а также листового проката и различного рода покрытий без ущерба для их качества, так что протестированные объекты возможно использовать по назначению после проведения испытаний. Цельнолитая конструкция, прямое нагружение индентора тарированными грузами и позиционирование приложения усилия обеспечивают точность результатов.

Приборы выпускаются в двенадцати разных модификациях, отличающихся друг от друга диапазоном нагружения, автоматическим или ручным типом переключения, а также наличием или отсутствием микропроцессорного блока, встроенного принтера или специальной подсветки, возможностью интеграции с ПК. Так, например, твердомер по методу Виккерса ИТВ модификации ИТВ-10-АМ имеет диапазон нагружения от 0,5 до 10 кгс, оснащен револьвером автоматического типа и микропроцессорным блоком. Все устройства выпускаются в соответствии с ГОСТами 23677-79 и 8.398-80.

Технические характеристики
