Твердомер по методу Микро-Виккерса ИТВ

Твердомер по методу Микро-Виккерса ИТВ

Стационарные твердомеры по методу Микро-Виккерса модификации "ИТВ" выпускаются в соответствии с ГОСТ 23677-79 и ГОСТ 8.398-80, предназначены для создания нормированного значения меры силы, при проведении механических испытаний образцов металлов и покрытий на пластичное сопротивление при внедрении алмазной четырехгранной пирамидки с углом 136° при вершине.

Твердомеры по методу Микро-Виккерса применяются в работе производственных и исследовательских лабораторий различных предприятий, учебных заведений и научно-исследовательских организаций. Предназначены для работы в помещениях лабораторного и производственного типа, при температуре окружающей среды от +15 до +35°C и относительной влажности до 80% без конденсации.

Стационарные твердомеры по методу Микро-Виккерса модификации "ИТВ" подлежат обязательной аттестационной поверке в органах ФБУ ЦСМ.

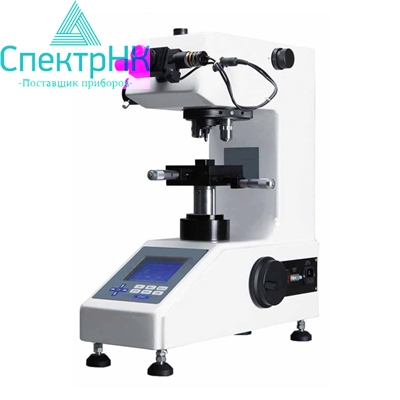

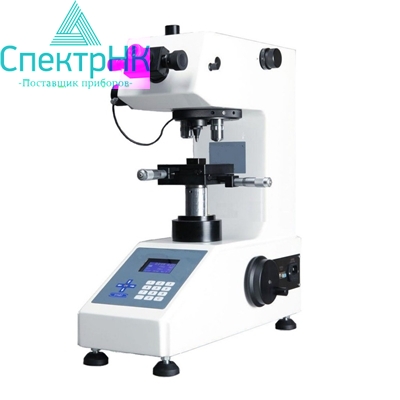

Твердомеры Микро-Виккерса модификации «ИТВ» представляют собой автоматические электромеханические твердомеры, обладающие высокой точностью и удобством в эксплуатации и обслуживании. ЖК-дисплей позволяет в реальном времени следить за усилием нагружения и размером отпечатка, вывести результаты нескольких испытаний и проанализировать, что значительно упрощает работу оператора. Твердомеры по Микро-Виккерсу применяют для определения микротвердости изделий и образцов из металлов, сплавов, минералов, стекол, пластмасс, полупроводников, керамики, тонких листов, фольги, пленок, гальванических, диффузионных, химически осажденных и электроосажденных покрытий.

Твердомеры малой нагрузки широко применяются на производстве, в научно-исследовательских институтах и лабораториях. Твердомеры реализуют определение твердости по методу Микро-Виккерса ГОСТ 9450-76, ИСО 6507, ИСО 9385, ИСО 4546, ASTM E-384, ASTM E-92.

В твердомерах «ИТВ» применен нагружающий механизм с пониженным трением, что обеспечивает постоянное приложение усилия и повышение точности испытаний.

Отличительные особенности:

• Твердомер покрыт белой автомобильной краской, устойчивой к царапинам, выцветанию, растрескиванию, старению в течение длительного времени.
• Панель управления краткая и четкая, отображение на дисплее значения твердости, длины диагонали, времени выдержки, количества испытаний, температуры окружающей среды, максимального и минимального значения твердости образца, среднее значение твердости и воспроизводимость.
• Наряду с твердостью по Виккерсу возможно определение твердости по Кнуппу с нагружающим усилием 2 кгс (19,6Н).
• Система подъема и позиционирования независимая, обеспечивает точность и повторяемость всего процесса испытания.
• Оптическая система не только отвечает высоким требованиям стандартов к определению размеров отпечатка индентора, но и позволяет наблюдать микроструктуру материала.
• Яркость источника света может быть скорректирована в соответствии с привычками оператора, что позволяет избежать зрительного утомления, вызванного продолжительной работой.
• Данные значений твердости могут быть распечатаны непосредственно на встроенном принтере.
• Твердомер может быть подключен к компьютеру для анализа физических и химических свойств материала.

Структура обозначения модификаций: ИТВ-ХХ-YZWПК

• ИТВ – твердомер для исследований по методу Виккерса;
• ХХ – предельное усилие нагружения (выбранное из ряда 10кгс (98Н), 30кгс (294Н), 50кгс (490Н));
• Y – способ нагружения, снятия нагрузки и переключения револьверной головки (М - ручное, А - автоматическое);
• Z – микропроцессорный блок обработки и сбора данных испытания (М);

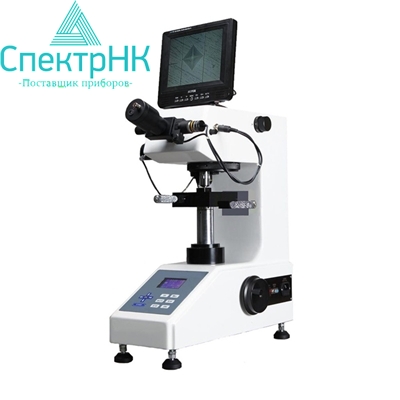

• W – внешние подключаемые устройства (Ф - фотосенсорная приставка, Ж - жидкокристаллическая окулярная приставка);

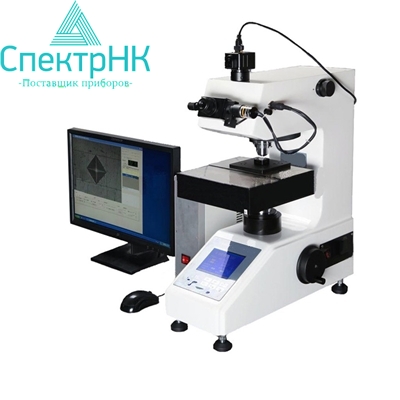

• ПК - персональный компьютер, служащий для обработки данных, полученных с твердомера.

Комплект поставки

Твердомеры ИТВ-1:

• твердомер ИТВ-1 – 1 шт.;
• окуляр 10х с микрометром – 1 шт.;
• объективы 10х и 40х – по 1 шт.;
• стандартный образец микротвердости – 2 шт.;
• алмазный индентор пирамидальной формы с противоположным углом 136° – 1 шт.;
• коаксиальный столик – 1 шт.;
• регулируемые ножки – 4 шт.;
• кабель питания – 1 шт.;
• руководство по эксплуатации – 1 шт.;
• паспорт – 1 шт.;
• гарантийный талон – 1 шт.

Твердомеры ИТВ-5:

• твердомер ИТВ-5 – 1 шт.;
• окуляр 10х с микрометром – 1 шт.;
• объективы 10х и 20х – по 1 шт.;
• стандартный образец микротвердости – 2 шт.;
• алмазный индентор пирамидальной формы с противоположным углом 136° – 1 шт.;
• коаксиальный столик – 1 шт.;
• регулируемые ножки – 4 шт.;
• кабель питания – 1 шт.;
• руководство по эксплуатации – 1 шт.;
• паспорт – 1 шт.;
• гарантийный талон – 1 шт.

Сопутствующие товары:

• окуляр 10х и 15х с микрометром;
• 2,5х, 10х, 20х, 40х и 60х объективы;
• стандартный образец микротвердости;
• алмазный индентор пирамидальной формы с противоположным углом 136°;
• коаксиальный столик;
• регулируемые ножки;
• система анализа изображений САИ;
• индентор Кнуппа;
• стандартный образец Кнуппа.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Внесены в ГосРеестр Российской Федерации - №60667-15, Казахстана - №12312.

Дополнительно

Для определения твердости металлов применяют твердомер по методу Микро-Виккерса ИТВ. Это устройство стационарного типа, с помощью которого возможно не только проведение стандартных испытаний, но и исследование структуры поверхностей тестируемых образцов, а также работа с очень тонкими и маленькими деталями, листовым металлом, покрытиями и хрупкими материалами. Применяют этот прибор на различных этапах производства изделий из металлов, керамики, стекла, минералов, в научно-исследовательских организациях и ВУЗах.

Твердомер по методу Микро-Виккерса ИТВ удобен тем, что испытания с его помощью практически не оказывают никакого разрушающего воздействия на испытуемый образец, поэтому его применение возможно в работе с такими покрытиями как эмаль или глазурь, объектов с зеркальной поверхностью. Эти материалы после проведения испытаний можно использовать по назначению без ущерба для их качественных характеристик. Кроме того, устройство позволяет работать с микроскопическими объектами, а для удобства измерений оснащено специальными опорными столами и захватами. Цельнолитая конструкция обеспечивает высокую устойчивость, прямое нагружение наконечника - получение результатов высокой точности. Компания-производитель этих устройств выпускает 13 модификаций приборов, различающихся диапазонами нагрузки, механическим или автоматическим переключением, наличием или отсутствием электронного блока, микрометра или жидкокристаллической окулярной приставки и другими деталями комплектации.

Так, например, в самой простой модели ИТВ-1-М установлен ручной тип револьвера, отсутствует микропроцессорный блок, электронный микрометр и окулярная приставка. В то время как твердомер по методу Микро-Виккерса модели ИТВ-1-АМ оснащен автоматическим револьвером, микропроцессорным блоком, но в его комплектации отсутствует электронный микрометр и ЖК-окулярная приставка. Расширить возможности устройств поможет дополнительное оборудование.

Технические характеристики
