Твердомер по Бринеллю ИТБ

Твердомер по Бринеллю ИТБ

Стационарные твердомеры по методу Бринелля модификации "ИТБ" выпускаются в соответствии с ГОСТ 23677-79 и ГОСТ 8.398-80, предназначены для создания нормированного значения меры силы, при проведении механических испытаний образцов металлов на пластичное сопротивление при внедрении твердосплавного сферического индентора.

Твердомеры по методу Бринелля применяются в работе производственных и исследовательских лабораторий различных предприятий, учебных заведений и научно-исследовательских организаций. Предназначены для работы в помещениях лабораторного и производственного типа, при температуре окружающей среды от +15 до +35°C и относительной влажности до 80% без конденсации.

Стационарные твердомеры по методу Бринелля модификации "ИТБ" подлежат обязательной аттестационной поверке в органах ФБУ ЦСМ.

Стационарные твердомеры Бринелля ИТБ оснащены электронным переключателем величины нагрузки и могут использоваться для измерения твердости незакаленных сталей, литого чугуна, цветных металлов и мягких сплавов образцов металлов и крупных заготовок.

На некоторых модификациях твердомеров ИТБ после наведения фокусировки внутренняя система автоматически проводит нагрузку и переключает револьверную головку на измерительный микроскоп, что значительно повышает эффективность работы. Применяются на заводах, НИИ, лабораториях и соответствуют стандартам: ГОСТ 9012-59, ASTM E-10, ISO 6506.2.

Отличительные особенности:

• Твердомер покрыт белой автомобильной краской, устойчивой к царапинам, выцветанию, растрескиванию, старению в течение длительного времени.
• Минимальная сила нагружения -1 кгс (62,5 кгс), максимальная сила нагружения - 62,5 кгс (3000 кгс), наиболее популярный диапазон нагрузок при определении твердости по методу Бринелля.
• Благодаря своей конструкции твердомер обладает высокой точностью и повторяемостью в испытании.
• Благодаря использованию высокоточной оптики «Omron», оптическая система визуализации, более четкая и более точная.
• ЖК-дисплей указывает на метод испытания, силу нагружения, время выдержки; процесс испытания более понятен, для определения твердости достаточно ввести диаметр отпечатка и твердомер автоматически сделает расчет.
• Яркость источника света может быть скорректирована в соответствии с привычками оператора, что позволяет избежать зрительного утомления, вызванного продолжительной работой.
• Встроенный микро-принтер, который может печатать данные напрямую.

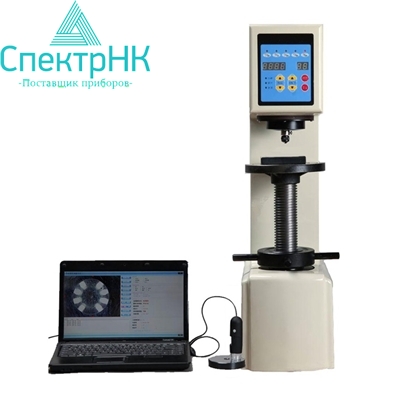

• Твердомер может быть подключен к компьютеру, для анализа полученных данных.
• Твердомер может быть оснащен системой анализа изображений (САИ), состоящей из цифрового измерительного микроскопа и персонального компьютера с программой обработки фотоснимков.

Структура обозначения модификаций: ИТБ-ХХХХ-YZWПК

• ИТБ – твердомер для исследований по методу Бринелля;
• ХХХХ – наибольшее предельное усилие нагружения (62,5кгс (612,9Н), 3000 кгс (29420Н));
• Y – способ нагружения, снятия нагрузки и переключения револьверной головки (М - ручное, А - автоматическое);
• Z – микропроцессорный блок обработки и сбора данных испытания (М);
• W – внешние подключаемые устройства (Ф - фотосенсорная приставка, Ж - жидкокристаллическая окулярная приставка);
• ПК - персональный компьютер, служащий для обработки данных, полученных с твердомера.

Комплект поставки

Твердомеры ИТБ-62,5:

• твердомер ИТБ-62,5 – 1 шт.;
• окуляр 10х с микрометром – 1 шт.;
• объектив 5х – 1 шт.;
• стандартный образец твердости – 2 шт.;
• твердосплавный сферический индентор – 2 шт.;
• регулируемые ножки – 4 шт.;
• шнур питания (в модификациях А, ММ, АМ) – 1 шт.;
• руководство по эксплуатации – 1 шт.;
• паспорт – 1 шт.;
• гарантийный талон – 1 шт.

Твердомеры ИТБ-3000-АМ:

• твердомер ИТБ-3000-АМ – 1 шт.;
• окуляр 10х с микрометром – 1 шт.;
• микроскоп 25х – 1 шт.;
• сферический индентор O2.5, O5, O10 мм – по 1 шт.;
• стандартный образец твердости – 2 шт.;
• столы плоский, большой плоский и V-образный – по 1 шт.;
• кабель питания – 1 шт.;
• руководство по эксплуатации – 1 шт.;
• инструкция оператора – 1 шт.;
• паспорт – 1 шт.;
• гарантийный талон – 1 шт.

Твердомер ИТБ-3000-АМФ:

• твердомер ИТБ-3000-АМФ – 1 шт.;
• фотометрическая окулярная насадка 10х – 1 шт.;
• микроскоп 25х – 1 шт.;
• сферический индентор O2.5, O5, O10 мм. – по 1 шт.;
• стандартный образец твердости – 2 шт.;
• столы плоский, большой плоский и V-образный – по 1 шт.;
• кабель питания – 1 шт.;
• руководство по эксплуатации – 1 шт.;
• инструкция оператора – 1 шт.;
• паспорт – 1 шт.;
• гарантийный талон – 1 шт.

Сопутствующие товары:

• окуляр 10х и 20х с микрометром;
• объективы 2,5х и 50х;
• твердосплавный сферический индентор O2.5, O5, O10 мм.;
• стандартный образец твердости;
• столы плоский, большой плоский и V-образный;
• система анализа изображений САИ;
• коаксиальный опорный столик.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Внесены в ГосРеестр Российской Федерации - №60666-15, Казахстана - №12314.

Дополнительно

Для определения твердости применяют твердомеры по Бринеллю ИТБ. Это стационарные устройства с жесткой конструкцией, применяемые для работы с большими и малыми деталями и заготовками из таких материалов, как черный и цветной металл, литой чугун, мягкие сплавы, твердые полимеры и пластмасса. Находят широкое применение на производственных предприятиях, в исследовательских центрах и высших учебных заведениях.

Твердомер по Бринеллю ИТБ обладает целым рядом преимуществ, делающих работу с ним быстрой и легкой. Индентор устройства оставляет довольно большой отпечаток на поверхности тестируемого изделия, так что для его измерения не обязательно применение специального микроскопа – достаточно измерительной лупы. Метод Бринелля, реализованный в аппарате, позволяет определять кроме твердости еще и предел прочности, а также поверхностную твердость, что делает его универсальным инструментом для решения множества задач. Благодаря цельнолитой конструкции корпуса он обладает высокой степенью устойчивости, а испытательные нагрузки высокой интенсивности прикладываются максимально плавно, что позволяет снизить погрешность, возникающую в процессе эксплуатации устройства в разных условиях. Прибор выпускают в шести различных модификациях, основные отличия между которыми состоят в размере воспроизводимых нагрузок по шкале Бринелля, а также в наличии или отсутствии тех или иных дополнительных функций или оборудования, обеспечивающего их. Это может быть револьверное устройство с механическим или автоматическим переключением, микропроцессорный блок, измерительный микроскоп, окулярный микрометр.

Так, например, модификация твердомера, обозначаемая маркировкой ИТБ-3000-МФ, имеет диапазон нагружения от 62,5 до 3000 кгс, револьвер автоматического типа, микропроцессорный блок, измерительный микроскоп и электронный микрометр. Самая простая модификация твердомера по Бринеллю ИТБ имеет маркировку 62,5-М. Он имеет диапазон нагружения от 1 до 62,5 кгс, ручной тип револьвера и оптический микрометр – минимальный набор оборудования, достаточный для успешного проведения измерений с небольшой нагрузкой.
