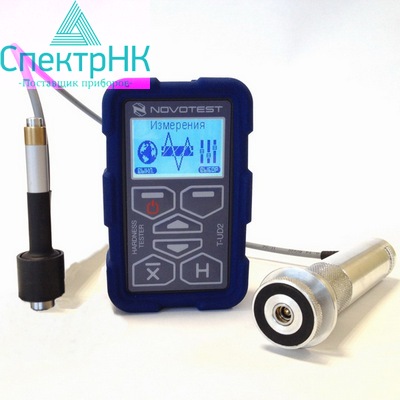

Твердомер NOVOTEST Т-УД2

Описание твердомер NOVOTEST Т-УД2

Твердомер NOVOTEST Т-УД2 - это модифицированная версия твердомера Т-УД1 - модели начального уровня в линейке твердомеров NOVOTEST. Такой твердомер использует в своей работе два способа измерения: ультразвуковой контактный импеданс (UCI) и динамический (Либа). У пользователя есть возможность с помощью одного и того же прибора контролировать практически любые изделия из металлов и их сплавов практически без ограничения по массе, структуре, конфигурации, степень термической и механической обработки объекта контроля.

НАЗНАЧЕНИЕ

Измерение твердости:

• конструкционных и углеродистых сталей
• металлов по своим свойствам, отличающимся от конструкционных и углеродистых сталей (цветные металлы, чугун, иные сплавы и т.д.) с помощью пользовательских калибровок по известному образцу (образцам).

По следующим шкалам:

• Роквелла HRC
• Бринелля HB
• Виккерса HV
• пользовательским шкалам

Кроме того, существует возможность измерять предел прочности на растяжение объектов на основе углеродистых сталей перлитного класса, что позволяет сделать возможным автоматический пересчёт со шкалы Бринелля (HB) в соответствии с ГОСТ 22791-77.

Комбинированный твердомер NOVOTEST Т-УД2 имеет пользовательский режим калибровки и набор шкал для него. Таким образом, есть возможность измерения твердости металлов, отличающихся от сталей по своим свойствам (чугун, медь, бронза, нержавеющая сталь).

Особенности

• два датчика в комплекте (ультразвуковой и динамический датчики) - возможность измерения твердости практически любых изделий
• масса исследуемого изделия практически не имеет ограничений (ультразвуковой датчик)
• измерение твердости изделий, имеющих крупнозернистую структуру, выполненных из чугуна, нержавеющей стали и других (динамический датчик)
• возможность оценить степень поверхностной термической обработки и ее качество (ультразвуковой датчик)
• контроль твердости возможен даже в тех случаях, когда поверхность плохо подготовлена (динамический датчик)
• возможность измерения твердости таких малоразмерных деталей, как болты, винты и различный крепеж (ультразвуковой датчик)
• прибор не имеет ограничений для контроля твердости изделий (масса, структура, конфигурация, степень термической и механической обработки)
• графический индикатор с подсветкой
• наличие различных пользовательских шкал для калибровки
• возможность самостоятельной калибровки прибора пользователем по 1 и 2 точкам (образцам)
• автоматическое распознавание прибором подключенного датчика
• наличие индикатора заряда батареи твердомера
• питание прибора от стандартных аккумуляторов типа АА, что позволяет заменить их на обычные батарейки при такой необходимости
• новый ударопрочный корпус со съемным силиконовым бампером (чехлом) для тяжелых условий эксплуатации

Твердомер стандартно комплектуется ультразвуковым датчиком У1 (50Н), по заказу, прибор может быть укомплектован специализированным ультразвуковыми преобразователем У1 (10Н) (либо второй датчик может быть поставлен дополнительно). С помощью указанных датчиков возможно решать самый широкий круг задач

Нагрузка	Модель преобразователя	Особенности	Основные применения
50 Н (5 кг)	У1 (50Н)	Основной тип преобразователя для измерения твердости большинства материалов. Чтобы начать измерение необходимо приложить нагрузку 5 кг (автоматически задается преобразователем). Средние требования к чистоте поверхности исследуемого изделия.	Различные цементированные и термообработанные изделия. Сюда можно отнести турбины, валы, шестерни, сварные швы, зубья, различные зоны термического влияния. Такое измерение проходит в канавках, пазах, на зубьях и различных радиусных поверхностях. Кроме того, измерять можно на внутренней поверхности труб и отверстий, лопатках.
10 Н (1 кг)	У1 (10Н)	Преобразователь с уменьшенной нагрузкой для измерения твердости деталей, имеющих особенно повышенные требования (отсутствие отпечатков). Например, шлифованные, полированные поверхности. Подходит также для измерения твердости различных поверхностных упрочненных слоев. Чтобы начать измерения необходимо приложить нагрузку в 1 кг. Более высокие требования к чистоте поверхности по сравнению с У1 (50Н).	Тонкостенные детали, различные азотированные и цементированные поверхностные слои пресс-форм, штампов, матриц. Также пилы, подшипники, боковые поверхности зубьев. Кроме того, используется для измерения твердости различных упрочняющих покрытий. Измерение проходит на внутренней поверхности труб, лопатках, внутри самих отверстий.

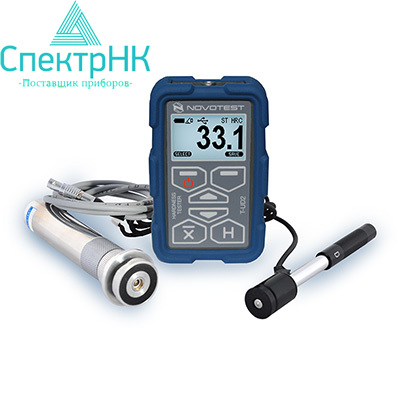

Комплект поставок твердомер NOVOTEST Т-УД2

1. Электронный блок твердомера NOVOTEST Т-УД2
2. Ультразвуковой датчик У1 со специальной опорной насадкой для плоских и радиусных поверхностей
3. Датчик динамический Д1
4. 2 аккумулятора с зарядным устройством
5. Паспорт
6. Руководство пользователя
7. Компакт-диск с програмным обеспечением
8. Кабели
9. Сумка с плечевым ремнем
10. Упаковочная тара

Дополнительные опции для заказа

1. Свидетельство о поверке
2. Дополнительные датчики различного типа
3. Аккумулятор
4. Зарядное устройство
5. Меры твердости
6. Чехол для твердомера

Работа с прибором

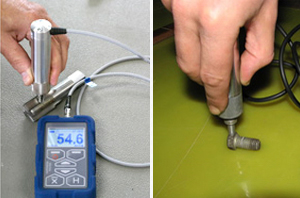

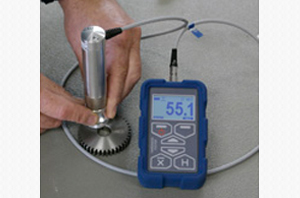

Измерение твердости малоразмерных деталей и изделий пр	Измерение твердости изделий с повышенными требованиями к отпечатку

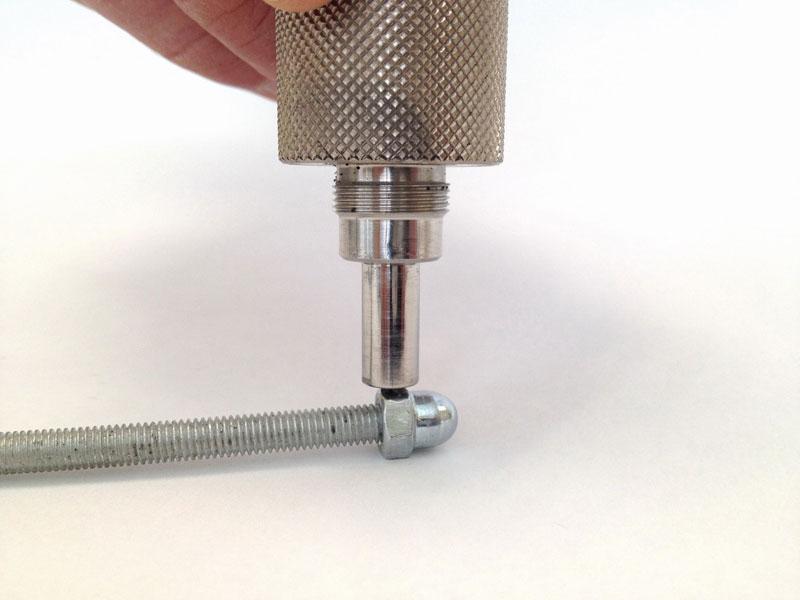

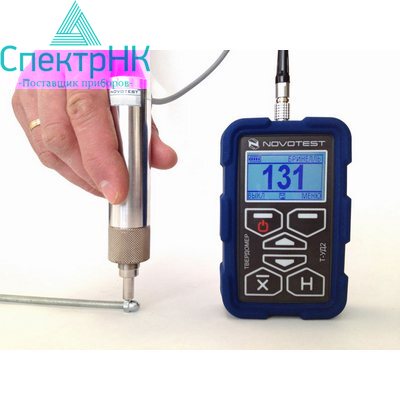

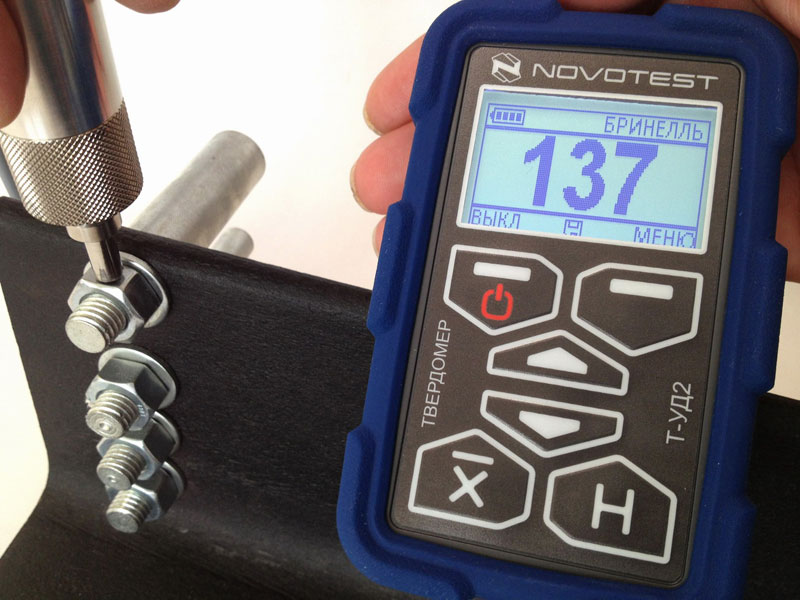

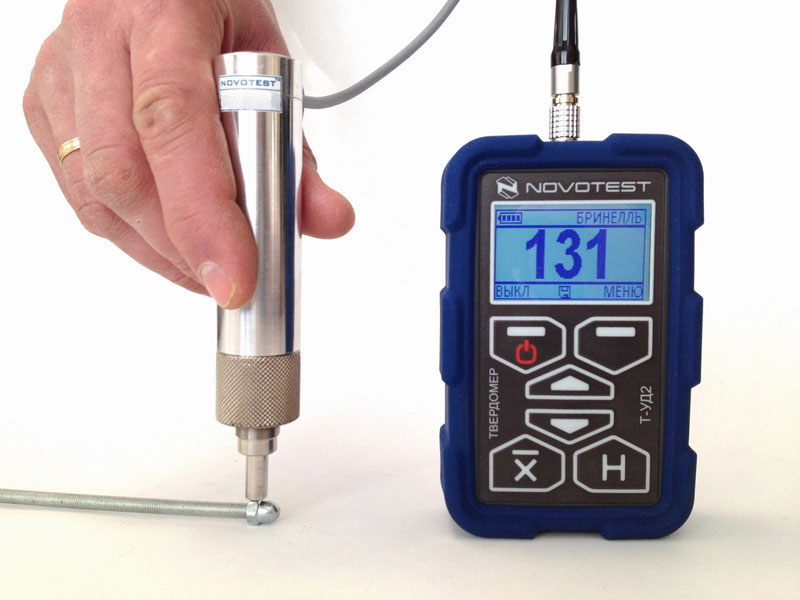

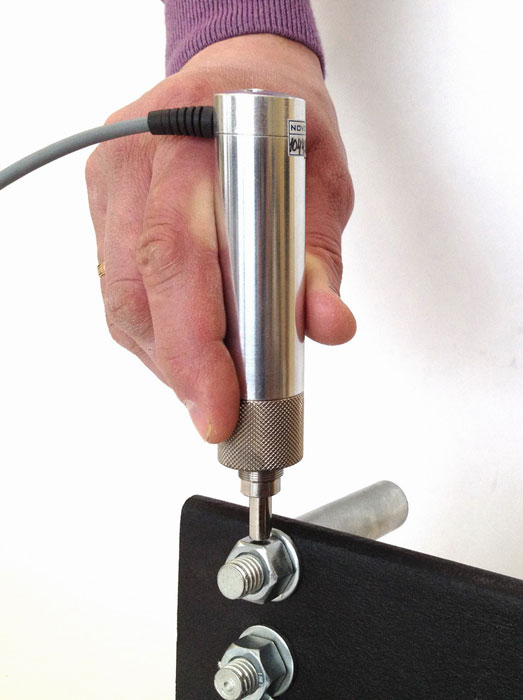

Измерение твердости малоразмерных деталей и изделий

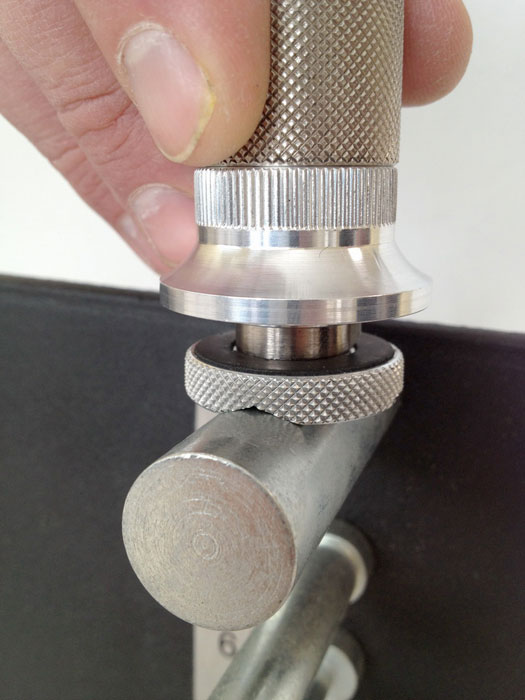

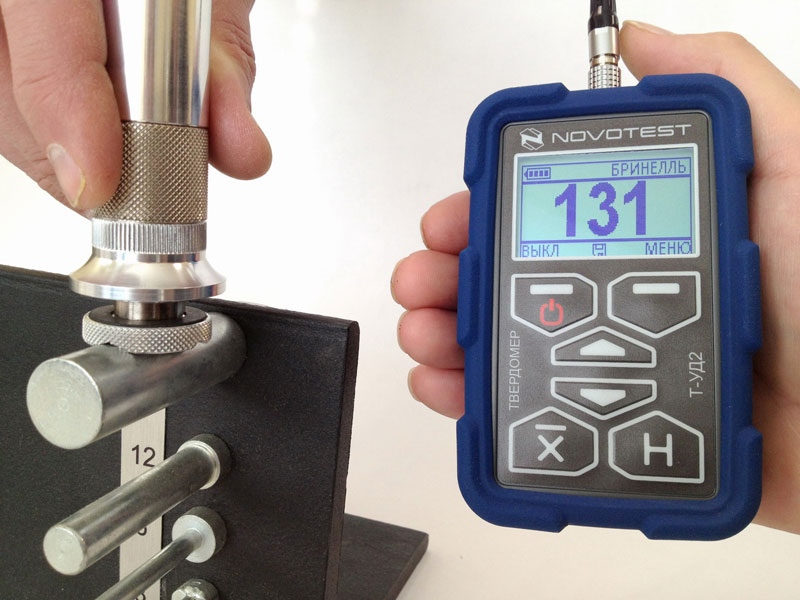

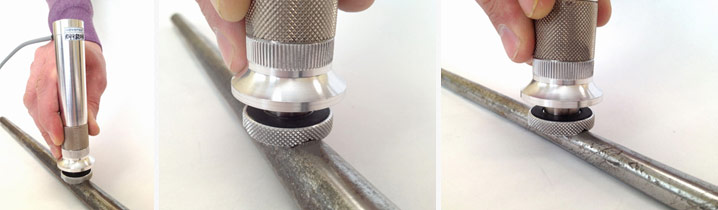

Измерение твердости на радиусных поверхностях

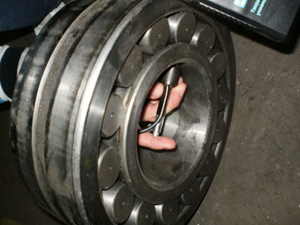

Измерение твердости шеек валов	Измерение твердости крупногабаритных изделий	Измерение твердости чугуна

Технические характеристики
