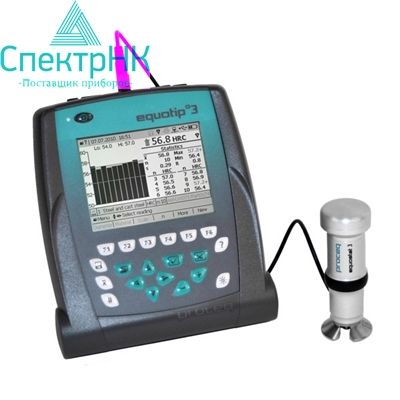

Твердомер Equostat 3

Твердомер Equostat 3

Области применения портативного динамического твердомера Equostat 3: прибор данного типа разработан для оперативного и высокоточного измерения твердости широкого профиля материалов. Динамический измеритель твердости металлов обладает высокой чувствительностью индентора, глубина проникновения которого составляет всего несколько мкм. Потому датчик Equostat 3 подходит для контроля твердости деталей с повышенными требованиями к величине отпечатка, чувствительных к царапинам, полированных деталей, изделий с малой толщиной стенки (до 2 мм), профилей и труб, деталей со сложными геометрическими поверхностями. Прибор данного типа отлично подходит к работе как в условиях цеха или лаборатории, так и при проведении измерений в полевых условиях. Наличие USB-порта дает возможность подключать датчик Equostat 3 к ПК или ноутбуку. При подключении датчика к электронному блоку Equotip 3 можно сочетать два принципа определения величины твердости объекта: метод Роквелла и метод Либа, что делает прибор более универсальным, чем его аналоги.

Отличительные особенности динамического твердомера:

• Высокая воспроизводимость получения результатов
• Возможность проведения комбинированных измерений по методу Роквелла и Либа
• Функция всплывающих подсказок
• Широкий диапазон измерений металлов (от алюминия и до легированной стали)
• Характер и структура материала, а также пространственное положение датчика не влияет на точность измерений
• Небольшая глубина отпечатка индентора
• Возможность проводить контроль у тонких и чувствительных к энергии удара деталей (листы толщиной менее 2 мм, бунтовой металл, профили и трубы)
• Измерение твердости у изделий и частей сборных конструкций с полированными поверхностями
• Проведение измерений металла в зоне термического влияния сварных швов
• Расширение функциональных возможностей за счет использования дополнительных принадлежностей
• Проведение измерений в единицах шкалы Роквелла, автоматическое переведение в единицы шкал HV, HB, HRA, HRB, HR15N, Rm
• Интегрированная память с возможностью записи до 100 000 показаний
• Поддержка программного обеспечения Equolink 3 и подключение к ПК
• Проведение измерений как в ручном режиме, так и при использовании зажимов

Прибор имеет ряд преимуществ по сравнению с другими твердомерами:

• Использует нагрузку ниже, чем стационарные твердомеры по Роквеллу, что позволяет тестировать слои поверхности
• Делает гораздо меньшие отпечатки по сравнению со стационарными твердомерами по Бринеллю
• Выполняет измерения напрямую, а не через сравнительные испытания, как молоток Польди
• Датчик может использоваться и в загрязненной среде, в отличие от твердомеров по Микро-Виккерсу
• Equostat 3 не имеет требований к весу контролируемого изделия, как твердомеры по Либу
• Направление испытаний не влияет на точность измерений, как у склероскопа Шора
• Оснащен очень жёсткими алмазными инденторами



Комплект поставки

Комплектация Equostat 3 с зажимным блоком:

• Электронный блок с подставкой
• Адаптер переменного тока
• Датчик Equostat 3 на 50 Н (2,0 м 4-полюсный/кабель USB, индентер, круглая стандартная подставка, защитная резиновая манжета)
• Измерительный зажим
• Мера твердости Equostat 3 (~62 HRC)
• Кабель USB
• Equotip CD с программным обеспечением Equolink 3
• Документация
• Инструкция по эксплуатации
• Сертификаты
• Переносная сумка

 Комплектация Equostat 3 для измерений от руки:

• Электронный блок с подставкой
• Адаптер переменного тока
• Датчик Equostat 3 на 50 Н (2,0 м 4-полюсный/кабель USB, индентер, круглая стандартная подставка, защитная резиновая манжета)
• Мера твердости Equostat 3 (~62 HRC)
• Кабель USB
• Equotip CD с программным обеспечением Equolink 3
• Документация
• Инструкция по эксплуатации
• Сертификаты
• Переносная сумка

Дополнительная комплектация датчика:

• Датчик Equostat 3 на 50 Н
• Измерительный зажим Equostat 3
• Круглая стандартная подставка Equostat 3
• Штатив Equostat 3
• Длинная подставка Equostat 3
• Специальная подставка Equostat 3, 18 мм - 70 мм
• Специальная подставка Equostat 3, 70 мм - ?
• Защитная резиновая манжета Equostat 3
• Мера твердости Equostat 3 с калибровкой Proceq (~20 HRC)
• Мера твердости Equostat 3 с калибровкой Proceq (~45 HRC)
• Мера твердости Equostat 3 с калибровкой Proceq (~62 HRC)

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

• Твердомеры портативные Equostat внесены в Государственный реестр средств измерений РФ под №48098-11.
• Все измерения, проводимые датчиком Equostat 3, соответствуют международным стандартам DIN 50157 (2007), ISO 18265 (2003), ASTM B724, ASTM E140 (2007), директивам DGZfP MC 1 (2008) и VDI / VDE 2616 Документ 1 (2010).

Дополнительно

В целях измерения твердости по шкале Роквелла применяют твердомер Equostat 3 швейцарского производителя Proceq. Это крупная компания с более чем полувековым опытом и разветвленной сетью филиалов по всему миру, в том числе и в Казахстане. Прибор применяется для определения твердости широкого спектра материалов: как очень мягких, так и самых твердых металлов; очень тонких деталей (толщиной до 2 миллиметров) сложной формы; чувствительных к механическим воздействиям поверхностей, а также сварных швов.

Твердомер Equostat 3 – инструмент, обладающий богатым функционалом. Его возможности не ограничиваются статическими измерениями твердости (по шкале Роквелла). С его помощью возможно проведение также и измерений методом отскока (по шкале Либа). Этот метод измерений пока не зарегистрирован в РФ официально и занесен только в стандарты международного образца (DIN 50156 и ASTM A956). Основным элементом твердомера является электронный блок, где происходит обработка полученной с датчиков информации. В зависимости от выбранного метода измерений к нему подключаются статический индентор или динамические датчики. Огромным преимуществом проведения испытаний при помощи этого устройства является возможность комбинированного применения двух датчиков разного типа.

При этом твердомер легок в эксплуатации, имеет небольшой вес и малые габариты, что позволяет применять его не только в цеховых или стационарных, но и в полевых условиях. Твердомер Equostat 3 подходит для точных, быстрых и воспроизводимых с определенной частотой измерений. Его индентор внедряется в исследуемый объект всего лишь на несколько микрометров, что позволяет применять его на уже готовых изделиях без опасений за их целостность. Подключение к ПК позволяет передавать, сохранять, архивировать и анализировать полученные данные, используя специализированное ПО.

Технические характеристики
