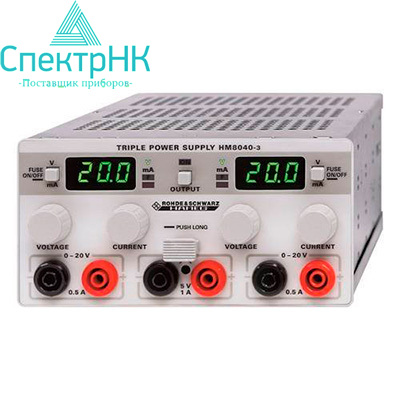

Трехканальный источник питания Rohde & Schwarz HM8040-3
|
|
|
|
|
|
Гарантия производителя
Производитель: Rohde & Schwarz
Доставка по Казахстану
Артикул: s07418Цену уточните у менеджера
Источники питания постоянного тока линейные НМР2020, НМР2030, НМР4030, НМР4040 предназначены для питания стабилизированным постоянным напряжением и током различных прецизионных устройств и измерительных приборов, в том числе устройств мобильной радиосвязи.
Описание средства измерений
Источники питания двух-, трех- или четырехканальные основаны на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Приборы представляют собой прецизионные источники напряжения/тока с цифровым управлением выходными параметрами. Управление производится как с передней панели вручную, так и дистанционно через стандартный сдвоенный интерфейс USB/RS-232, обеспечивая плавное регулирование выходных параметров. С целью защиты высокочувствительной электроники от повреждения перенапряжением и избыточным током предусмотрена система электронных предохранителей. Выходы прибора могут соединяться последовательно или параллельно, обеспечивая высокие выходные напряжения или токи. Источники питания может работать как в режиме постоянного тока, так и в режиме постоянного напряжения. Приборы оборудованы цифровым измерителем тока и напряжения, позволяющим одновременно контролировать оба параметра, значения которых отображаются на ЖКД с фоновой подсветкой. Приборы обладают низким уровнем нестабильности при изменении нагрузки, сетевого напряжения питания и температуры окружающей среды, а также низким уровнем шумов и пульсаций в нагрузке.
Технические характеристики
Трехканальный источник питания HM8040-3ВыходыВыход 20ВДинамические характеристики
Изменение нагрузки 10 ... 90% от полной нагрузкиИзменение ±10% от полной нагрузки при основной нагрузке 50%Выход 5ВКомбинированное отображение выходов 20ВМаксимальное предельное значение
| 2 × 0 … 20 В/0,5 А и 5 В/1 А | Контроль всех выходов с помощью одной кнопки, линейные регуляторы с тепловой защитой. Незаземлённые выходы для параллельного/ последовательного подключения, ограничитель тока и электронный предохранитель |
| Диапазон настройки | 2 × 0 … 20 В, непрерывно регулируемый |
| Остаточная пульсация | ≤ 1 мВэфф |
| Выходной ток | макс. 0,5 А |
| Ограничитель тока/ электронный предохранитель | 0 ... 0,5 А, непрерывная регулировка |
| Время восстановления | 200 мкс |
| Динамическое переходное отклонение | тип. 2 мВ |
| Динамический выходной импеданс | 3,75 мОм |
| Время восстановления | 150 мкс |
| Динамическое переходное отклонение | 400 мкВ |
| Динамический выходной импеданс | 4 мОм |
| Диапазон | 5 В ± 0,5 В регулировка отверткой |
| Пульсация и шум | ≤1 мВэфф |
| Выходной ток | макс. 1 А, непрерывно, защита от короткого замыкания |
| 7-сегментный светодиодный индикатор | 2 индикатора по 3 разряда каждый, могут переключаться в режим отображения напряжения (В) или тока (мА) |
| Разрешающая способность | 0,1 В/1 мА |
| Точность показаний | Ѓ}1 разряд (напряжение) / Ѓ}4 разряда (ток) |
| Светодиод | индикация ограничения тока |
| Обратное напряжение | 25 В, каждый выход |
| Обратный ток | 500 мА, каждый выход |
| Напряжение относительно заземления | 100 В, каждый контакт |
| Контроль температуры | Если внутренняя температура превысит +75 ...+80 °C, блок электропитания HM8040-3 выключится автоматически. |
| Класс безопасности | первый (EN 61010-1) |
| Электропитание (от базового блока) | 1 × 8 В/1 А 2 × 24 В/530 мА 1 × 5 В/400 мА 2 × 18 Вперем/100 мА (Σ = 40 Вт) |
| Выходной ток двух модулей HM8040-3 в HM8001-2 | сумма всех каналов < 2 А |
| Диапазон рабочих температур | +5 ... +40 °C |
| Диапазон температур хранения | -20 ... +70 °C |
| Отн. влажность | 5 ... 80 % (без конденсации) |
| Размеры (ш × в?× г) | 135 × 68 × 228 мм |
| Вес | прибл. 1,07 кг |
