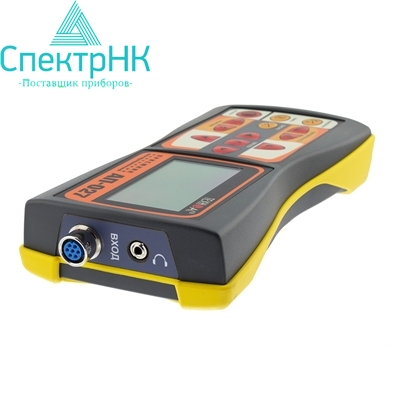

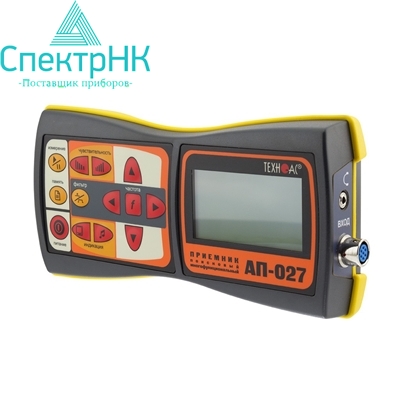

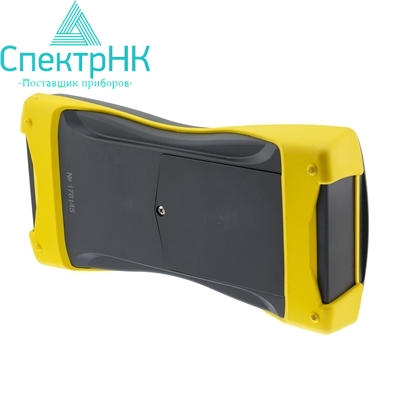

Трассопоисковый приемник АП-027

Трассопоисковый приемник АП-027

Назначение

Приемники поисковые многофункциональные АП-027 используются как для решения одной задачи (течепоиск, трассопоиск), так и для комплексного применения (течетрассопоиск и т.д.).

Трассопоисковый приемник "АП-027" - ­ это многофункциональный прибор, который позволяет:

• Осуществлять поиск утечек жидкостей из трубопроводов.
• Осуществлять 2 вида трассопоиска (электромагнитный и акустический).
• Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами (контактным и бесконтактным).
• Производить выбор кабеля из пучка.

Основные преимущества:

• Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.).
• Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала утечки).
• Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).

Дополнительные возможности:

• Высокая чувствительность. Коэффициент усиления тракта ­ до 100 дБ.
• Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика.
• Регулируемый уровень подсветки.
• Класс защиты от внешних воздействий IP54.

Функциональные возможности приемника АП-­027 в различных режимах работы

Режим «течепоиск»

• Поиск утечек жидкости при помощи акустического контактного датчика (АД) с защитой от помех. Частотный диапазон ­ 0,1…2 кГц.
• Выбор полосы пропускания внутри частотного диапазона – по 8 градаций ограничения «снизу» и «сверху» (логарифмическая шкала).
• Трансляция звукового сигнала на головные телефоны.

Режим «электромагнитный трассопоиск»

• Поиск трассы электропроводящей коммуникации при помощи электромагнитного датчика (ЭМД).
• Фильтры 50…60, 100…120, 512, 1024, 8192 Гц, 33 кГц или «широкая полоса».
• Трансляция сигнала на головные телефоны (натуральный или синтезированный звук) или на встроенный излучатель (синтезированный звук).

Режим «акустический трассопоиск»

• Поиск трассы коммуникации из любого (в том числе и НЕЭЛЕКТРОПРОВОДЯЩЕГО) материала при помощи акустического датчика (АД).

Режим поиска дефектов изоляции электропроводящих коммуникаций

• Контактный и бесконтактный методы поиска утечек тока в землю при помощи специальных датчиков (ДКИ и ДОДК).

Режим выбора кабеля из пучка

• Идентификация выделенного кабеля в пучке при помощи индукционных «клещей» (КИ).

Применяемые датчики

• Акустический датчик (АД) для «течепоиска» (поиска утечек жидкости) и «акустического трассопоиска» коммуникаций (в том числе пластиковых трубопроводов).
• Электромагнитный датчик (ЭМД) для «электромагнитного трассопоиска».
• Контактный датчик контроля качества изоляции (ДКИ) электропроводящих коммуникаций (кабелей и трубопроводов).
• Бесконтактный датчик – определитель дефектов изоляции (ДОДК) электропроводящих коммуникаций (кабелей и трубопроводов).
• «Клещи» индукционные (КИ) для выбора кабеля из пучка.

Визуальная индикация

• Двухсегментная шкала уровня сигнала с цифрой 0…100% (суммарное и «полезное» значения).
• График (движущаяся диаграмма) изменения уровня полезного сигнала во времени в диапазоне 0…100%.
• Двухсегментная индикация частотного спектра суммарного и «полезного» сигналов при течепоиске. Отображаются суммарное (мгновенное) и «отфильтрованное» (полезное) значения уровня сигнала отдельно по каждой частотной составляющей спектра. Совместно с прослушиванием, визуализация спектра полезного сигнала на фоне спектра помех помогает оператору принять решение о выборе диапазона фильтрации и затем «увидеть» услышанный результат этой фильтрации.
• «История» измерений («память» на 30 значений уровня сигнала).

Дополнительно

Многофункциональный трассо- и течепоисковый приемник АП-027 позволяет решать многие отдельно стоящие перед профессионалами жилищно-коммунального сектора и других сфер задачи. Также с его помощью возможно комплексное решение вопросов в сервисе и ремонте инженерных коммуникаций различного типа, а также их локализации. Прибор позволяет определить не только местоположение кабеля или трубопровода, но и обнаружить утечку различных жидкостей или электричества.

Приемник АП-027 обладает высокой степенью точности показаний, надежен и комфортен в эксплуатации. Благодаря высокому уровню чувствительности и функции шумовой защиты на его показания не оказывают влияния ни автодорога с напряженным движением, ни сам датчик в момент установки, ни другие шумовые помехи. Также устройство оснащено функцией выделения полезного сигнала. При этом на удобный жидкокристаллический дисплей с регулируемой подсветкой выводятся все результаты измерений, в том числе и уровень шума. Данные представляются в удобном для восприятия виде – графика, меняющегося в режиме реального времени. Анализатор частотного спектра сигнала позволяет дать оператору максимум информации для принятия верного решения.

Несколько режимов работы обеспечивают достижение разных целей. Так, определение утечки жидкостей предусмотрено в режиме «течепоиск» с акустическим датчиком. О локализации искомого объекта прибор оповещает звуком, передаваемым в наушники. Электропроводящие элементы легко можно найти посредством электромагнитного датчика. Режим «акустический трассопоиск» позволяет обнаружить дефекты изоляции электрических проводов, а также утечку тока. Для поиска в этом режиме может применять как контактный, так и бесконтактный методы.

Также возможно идентифицировать один кабель из нескольких, соединенных в плотный пучок. Приемник АП-027 реализует такую функцию посредством специальных индукционных клещей.

Технические характеристики
