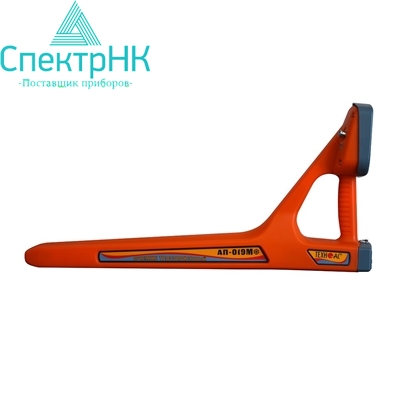

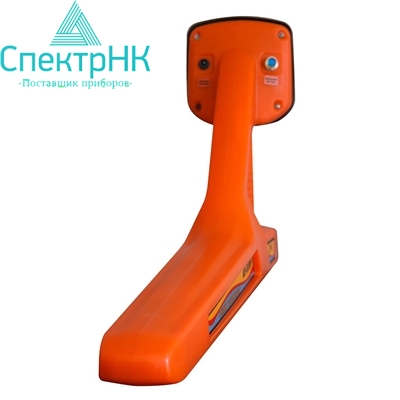

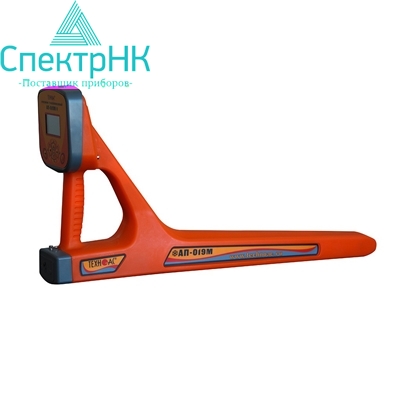

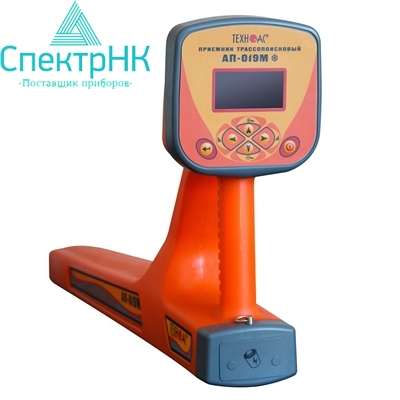

Трассопоисковый приемник АП-019М (морозоустойчивый)

Трассопоисковый приемник АП-019М (морозоустойчивый)

Универсальный морозоустойчивый моноблочный трассопоисковый прибор с графическим OLED-индикатором, высокой помехозащищенностью, с широким набором рабочих частот: 50/60, 100/120, 512, 1024, 8192, 32768 Гц, режимами «ШП» и «Радио» и возможностью подключения внешних датчиков.

Назначение

Приемник АП-019М предназначен для поиска и определения глубины залегания скрытых подземных коммуникаций (кабелей под переменным напряжением, металлических трубопроводов с катодной защитой на частоте 100 Гц) электромагнитным методом при помощи встроенных датчиков, а также поиска мест повреждения коммуникаций при помощи встроенных и внешних датчиков.

Возможности

• Определение положения подземных коммуникаций.
• Измерение глубины залегания и силы тока в коммуникации.
• Одновременная работа со встроенными и внешними датчиками.
• Выбор кабеля из пучка с использованием внешнего датчика.
• Поиск дефектов коммуникаций.

Отличительные особенности:

• Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты». Режимы «Трасса» и «График» являются основными режимами работы приемника.
• Режим «Трасса» - на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
• Режим «График» - на индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте.
• Режимы «График+», «Минимум максимум» и «2-частоты» предоставляют оператору дополнительные возможности.
  • Режим «График+» - при трассировке одновременно с графиком изменения сигнала на рабочей частоте (на рисунке – 512 Гц) приемник автоматически демонстрирует наличие и положение близлежащего «энергетического» кабеля под напряжением 50 Гц.
  • Режим «Минимум максимум» - на индикаторе отображается график сигнала либо в режиме «минимум», либо в режиме «максимум», что позволяет производить точную локализацию магистрали и поиск дефектов коммуникаций.
  • Режим «2-частоты». В режиме «2-частоты» реализована опция «Свой-чужой». Режим применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током.
• Два набора Меню: «Базовый» и «Расширенный». В режиме Меню «Базовый» оператору доступны два режима - «Трасса» и «График», которые в основном используются для трассировки коммуникаций с определением глубины ее залегания и протекающего по ней тока. Набор Меню «Расширенный» предоставляет оператору доступ ко всем пяти режимам работы приемника.
• Меню на двух языках (русский и английский).
• Поддержка импульсных (энергосберегающих) режимов работы трассировочных генераторов.

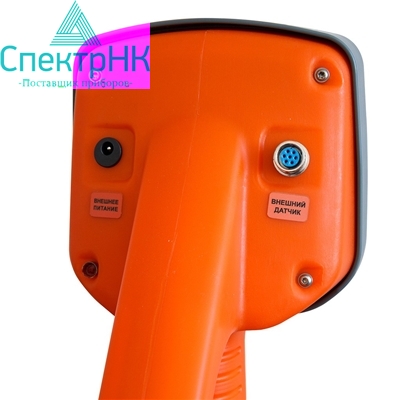

Работа с внешними датчиками:

• Датчик контроля качества изоляции "ДКИ-117"
• Датчик-определитель дефектов коммуникаций "ДОДК-117"
• Клещи индукционные "КИ-110"
• Накладная рамка "НР-117"

OLED - индикатор (индикатор на базе технологий органических светоизлучающих диодов - Organic Led-emitted diodes).

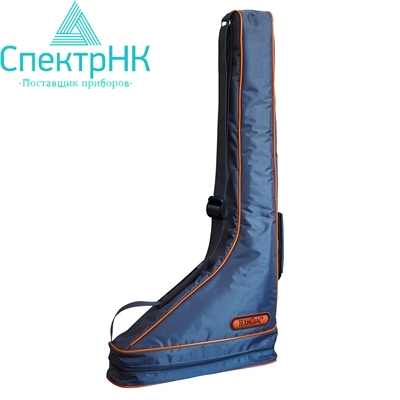

Приемник комплектуется солнцезащитным чехлом, используемым при работе в солнечную погоду.

Комплект поставки

Дополнительное оборудование:

• Датчик контроля качества изоляции "ДКИ-117"
• Датчик-определитель дефектов коммуникаций "ДОДК-117"
• Клещи индукционные "КИ-110"
• Накладная рамка "НР-117"
• Внешний аккумулятор
• Зарядное устройство для внешнего аккумулятора
• Наушники (по специальному заказу)

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики
