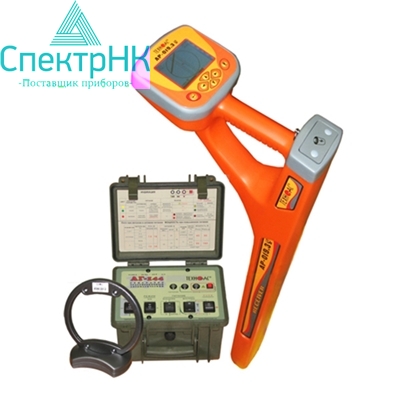

Трассоискатель Успех АГ-309.60К

Трассоискатель Успех АГ-309.60К

Прибор с мощным генератором и графической индикацией.

Области применения

• Энергетика с протяженными коммуникациями

Назначение

Трассоискатель предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 5 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций. Прибор с помощью встроенного GPS\ГЛОНАСС модуля позволяет определить координаты прохождения коммуникации, которые можно сохранить в память прибора и позже просмотреть на компьютере, нанести на карту.

Функции и решаемые задачи:

• поиск неисправностей кабельных линий;
• определение положения подземных коммуникаций в режиме «Трасса» и «График»;
• прямое цифровое измерение глубины их залегания на всех рабочих частотах;
• указание направления отклонения от оси коммуникации в режиме «Трасса»;
• измерение силы тока в коммуникации;
• поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
• функция «Выбор кабеля из пучка» при помощи датчика КИ-110;
• одновременная работа со встроенными и внешними датчиками;
• определение и сохранение координат GPS\ГЛОНАСС в память приемника для последующей обработки с помощью ПО, поставляемого в комплекте;
• режим поиска внутритрубного зонда для трассировки неметаллических трубопроводов (опция).

Отличительные особенности приемника:

• Встроенный GPS/ГЛОНАСС-модуль и функция «Зонд».
• Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты»позволяют оператору максимально эффективно использовать возможности прибора.
• Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.
• Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.
• Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.
• Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов.
• Идентификация отдельных кабелей, функция «выбор кабеля из пучка».
• Одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.
• Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.
• Различные режимы индикации (цифровая, график).
• Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
• Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
• Работа в зимних условиях до -20°С.

Особенности генератора "АГ-144.1":

• Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
• При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
• Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
• Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.

Комплект поставки

Состав комплекта:

• Приемник "АП-019.3"
• Генератор "АГ-144.1"
• Индукционная антенна "ИЭМ-301.3"
• Батарейки
• Кабель мини-USB
• Чехол
• Кабель для подключения внешнего аккумулятора
• Кабель для подключения нагрузки
• Контакт магнитный
• Штырь заземления
• CD-диск с ПО
• Сумка для приемника
• Сумка для комплекта
• Руководство по эксплуатации

Дополнительное оборудование:

• Датчик контроля качества изоляции "ДКИ-117"
• Датчик-определитель дефектов коммуникаций "ДОДК-117"
• Клещи индукционные "КИ-110"
• Накладная рамка "НР-117"
• Комплект генератора внутритрубного с тросом (20 / 40 / 80 / 120 м)

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики
