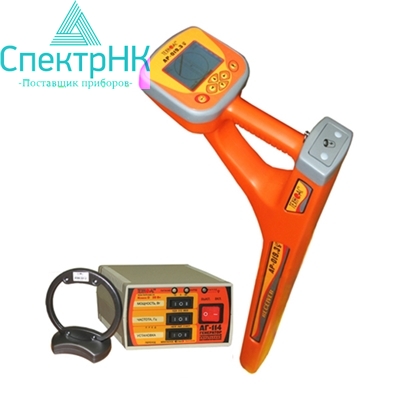

Трассоискатель Успех АГ-309.20К

Трассоискатель Успех АГ-309.20К

Прибор с графической индикацией приемника.

Области применения

• Геодезия
• Электросети
• Энергетика
• Теплосети
• ЖКХ
• Строительство

Назначение

Прибор предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), поиска неисправностей кабельных линий, а также позволяет определить координаты прохождения коммуникации с помощью встроенного GPS\ГЛОНАСС модуля, которые можно сохранить в память прибора и позже просмотреть на компьютере.

Функции и решаемые задачи:

• Поиск неисправностей кабельных линий.
• Определение положения подземных коммуникаций в режиме «Трасса» и «График».
• Прямое цифровое измерение глубины их залегания на всех рабочих частотах.
• Указание направления отклонения от оси коммуникации в режиме «Трасса».
• Измерение силы тока в коммуникации.
• Поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117.
• Функция «Выбор кабеля из пучка» при помощи датчика КИ-105.
• Одновременная работа со встроенными и внешними датчиками.
• Определение и сохранение координат GPS\ГЛОНАСС в память приемника для последующей обработки с помощью бесплатного ПО, поставляемого в комплекте.
• Режим поиска внутритрубного зонда для трассировки неметаллических трубопроводов (опция).

Отличительные особенности приемника:

• Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты»позволяют оператору максимально эффективно использовать возможности прибора.
• Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.
• Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.
• Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.
• Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов.
• Идентификация отдельных кабелей, функция «выбор кабеля из пучка».
• Одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.
• Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.
• Различные режимы индикации (цифровая, график).
• Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
• Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
• Работа в зимних условиях до -20°С.

Особенности генератора "АГ-114.1":

• Прост в эксплуатации и не требует высокой квалификации персонала.
• Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
• Возможность выбора мощности в зависимости от решаемых задач.
• Автоматическое повторное согласование при изменении мощности.
• Длительное время непрерывной работы от собственного аккумулятора.
• Небольшие габариты и вес.

Комплект поставки

Состав комплекта:

• Приемник "АП-019.3"
• Генератор "АГ-114.1"
• Индукционная антенна "ИЭМ-301.3"
• Батарейки
• Кабель мини-USB
• Чехол
• Кабель для подключения внешнего аккумулятора
• Кабель для подключения нагрузки
• Контакт магнитный
• Штырь заземления
• CD-диск с ПО
• Сумка для приемника
• Сумка для комплекта
• Руководство по эксплуатации

Дополнительное оборудование:

• Датчик контроля качества изоляции "ДКИ-117"
• Датчик-определитель дефектов коммуникаций "ДОДК-117"
• Клещи индукционные "КИ-110"
• Накладная рамка "НР-117"
• Комплект генератора внутритрубного с тросом (20 / 40 / 80 / 120 м)

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики
