Трассоискатель Успех АГ-308.10Н

Трассоискатель Успех АГ-308.10Н

Трассоискатель состоит из генератора, обеспечивающего электромагнитное излучение искомой трассы, и приемника с 3-мя электромагнитными датчиками, осуществляющего регистрацию этого излучения. Электромагнитные датчики приёмника преобразует электромагнитный сигнал в электрический. Усиленный и отфильтрованный сигнал преобразовывается и подаётся на встроенный динамик и на светодиодный индикатор. Оператор по сигналу встроенного динамика и показаниям светодиодного индикатора определяет месторасположение трассы. Также в приемнике предусмотрен прием сигнала от источников излучения промышленной частоты (50 Гц) и систем катодной защиты (100 Гц). Эти режимы используются для определения места прокладки кабелей или трасс, находящихся под напряжением соответствующей частоты.

Области применения трассоискателя Успех АГ-308.10Н:

Комплект трассопоисковый «Успех АГ-308.10Н» предназначен для определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабели, трубопроводы) на глубине до 10м и удалении более 5 км от места подключения генератора, определения мест повреждения кабельных линий, обследования участков местности перед проведением земляных работ.

Отличительные особенности трассоискателя:

• Автоматическое отключение прибора после 15 минут бездействия;
• Широкий диапазон рабочих температур – от -30 до +45 °С;
• Большое количество рабочих частот (пассивных и активных);
• Максимальная глубина проведения измерений – до 10 метров;
• Удаление от генератора – до 25 км;
• Длительное время непрерывной работы от элементов питания – до 50 часов.

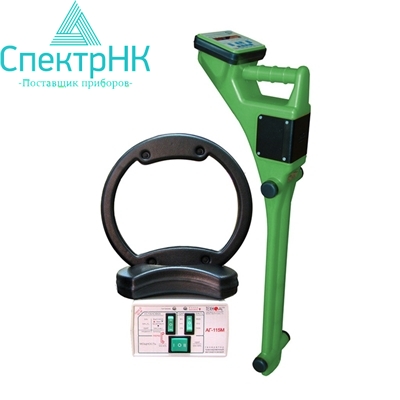

Комплект поставки

• Приемник АП-017;
• Генератор АГ-114М;
• Источник питания АГ-114.02.150;
• Кабель внешнего питания АГ114.02.060;
• Кабель выходной АГ114М.02.010;
• Штырь заземления АГ110.02.030;

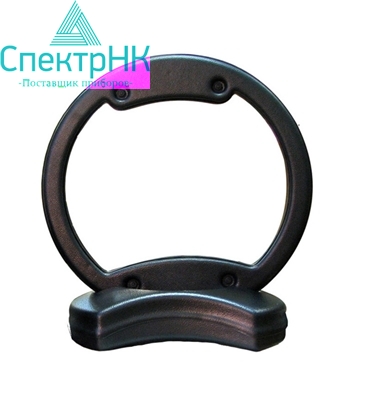

• Антенна рамочная ИЭМ-301.2;
• Сумка для комплекта;
• Чехол для антенны и генератора;
• Руководство пользователя.

Дополнительно в комплект поставки могут быть включены Индукционные клещи КИ-110.

Внимание! Производитель оставляет за собой право изменить комплект поставки.
