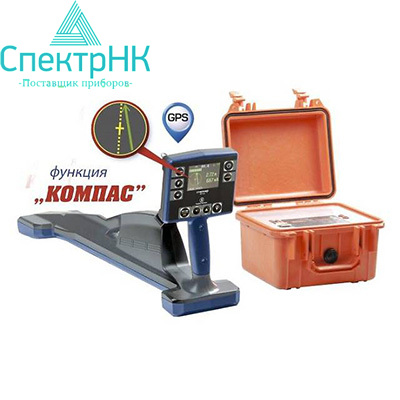

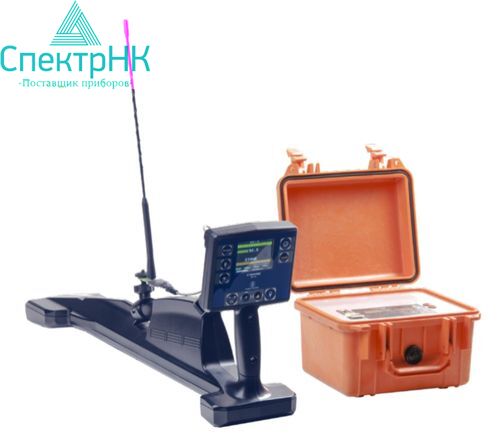

Трассоискатель СТАЛКЕР 75-14

Описание трассоискатель СТАЛКЕР 75-14

Комплекс трассопоисковый предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

Особенности Сталкер 75-14

• GPS - выноска подземных трасс с последующим наложением на карту;
• Беспроводная связь с ПК (Bluetooth);
• Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• Наличие четырех рабочих частот и регулируемая выходная мощность ГТ-75 (от 10 до 75 Вт);

Особенности приемника ПТ-14:

• Облегченная конструкция (вес 1,7 кг.);
• Непрерывное отображение на дисплее всех необходимых параметров:
• Шкалы максимума и минимума,
• Глубины залегания и силы тока коммуникации на всех активных частотах;
• Шкала зонд для определения мест повреждений;
• Полярность сигнала в месте повреждения изоляции происходит смена знака «+» на «-».
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• Режим острый максимум;
• Запись в память приемника ПТ-14;
• Уровня сигналов с магнитных антенн и по входу ЗОНД;
• Направления к коммуникации;
• Показания глубины залегания коммуникации и величины тока в ней;
• Направления поискового тока;
• Относительной полярности разности потенциалов по входу «ЗОНД»;
• Фазы сигнала по входу «ТРАССА»
• Рабочих частот;
• Местные дата и время в момент снятия показаний по информации GPS;
• Координат места снятия показаний по информации GPS;

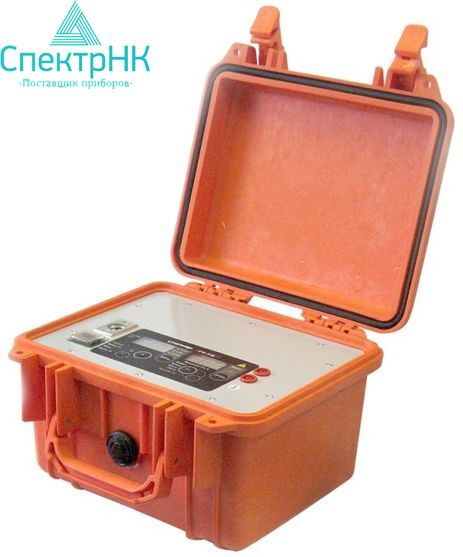

Особенности генератора ГТ-75:

• Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
• Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
• Высокая выходная мощность для работы в сложных условиях;
• Автоматическое согласование с нагрузкой для простоты использования;
• Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
• Влагозащищенный, ударопрочный корпус (IP 44);

Комплект поставки трассоискатель СТАЛКЕР 75-14

1. Приёмник «Сталкер» ПТ-14
2. Телефоны головные РЛПА.468627.001
3. Блок питания БПН-А 12-0,5
4. Батарейный отсек 5*АА
5. Bluetooth-USB адаптер
6. Руководство по эксплуатации РАПМ.464333.008РЭ
7. Сумка приёмника
8. Чехол солнцезащитный
9. Генератор «Сталкер» ГТ-75 РАПМ.435131.001
10. Рамка передающая РП-02 РАПМ.468151.001
11. Блок питания БПН-12-3
12. Кабель питания «12В» РАПМ.685613.001
13. Катушка с красным проводом 10м РАПМ.685442.004
14. Катушка с синим проводом 10м РАПМ.685442.004-01
15. Зажим типа «крокодил» - 2шт
16. Штырь заземления РЛПА.305177.004-01
17. Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАПМ.435141.001РЭ
18. Сумка для принадлежностей генератора ГТ-75

Технические характеристики
