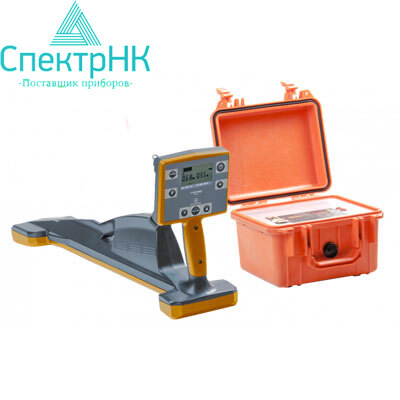

Трассоискатель Сталкер 75-12

Трассоискатель Сталкер 75-12

Гарантия производителя

Производитель: Радио-Сервис

Доставка по Казахстану

Артикул: s01612

Цену уточните у менеджера

Запросить КП Консультация

Описание трассоискатель Сталкер 75-12

Комплекс Сталкер 75-12 предназначен для определения планового положения и глубины залегания коммуникаций, обследования участков местности перед проведением земляных работ.

Общие особенности трассопоискового комплекса Сталкер 75-12

  • Простой и понятный процесс поиска подземных коммуникаций;
  • Дальность поиска - до 10 км на глубине до 6 м;
  • «РАДИО» частота (пассивная) для поиска трассы без генератора;
  • Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50.

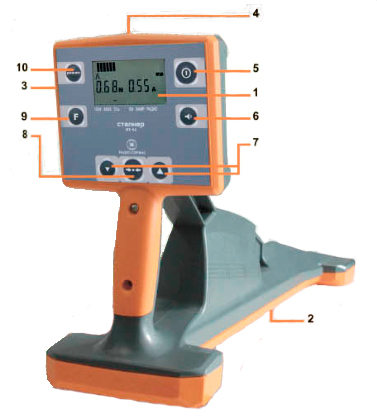

Особенности приемника ПТ-12

Трассоискатель Сталкер 75-12 схема1. Жидкокристалический дисплей с подсветкой;
2. Отсек для аккумуляторных батарей;
3. Разъемы для головных телефонов и заряда аккумуляторов;
4. Встроенный динамик.


Кнопки:

5. Включения/выключения;
6. Изменения громкости;
7. Регулировки усиления;
8. Установки оптимального усиления;
9. Переключение рабочих частот;
10. Выбора режима поиска.

Трассоискатель Сталкер 75-12 схема 2

  1. Режим поиска:

острый максимум;

пологий максимум;
минимум;

Непрерывная индикация глубины залегания и силы тока:

  • Живой звук а частоте "ЭФИР";
  • Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.

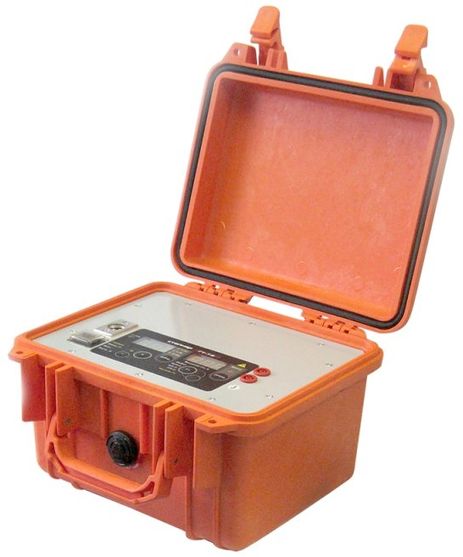

Особенности генератора ГТ-75

Трассоискатель Сталкер 75

  1. Высокая выходная мощность до 75 Вт;
  2. Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
  3. Индикация величины напряжения и выходного тока для оценки качества подключения к линии;
  4. Автоматическое согласование с нагрузкой;
  5. Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
  6. Влагозащищенный, ударопрочный корпус (IP 44);

Комплект поставки трассоискатель Сталкер 75-12

  • Сталкер ПТ-12 – приемник
  • Сталкер ГТ-75 – генератор
  • Сумка приемника
  • Катушка с синим проводом 10 м РЛПА.685442.004-01
  • Зажим типа "крокодил"
  • Батарейный отсек РАПМ.436244.003
  • Блок питания БПН-13-12300 РАПМ.436244.002
  • Блок питания БПН-А 12-0,5
  • Зажим типа "крокодил"
  • Катушка с красным проводом 10 м РЛПА.685442.004
  • Рамка передающая РП-02 РАПМ.468151.001
  • Сумка для аксессуаров генератора
  • Телефоны головные РЛПА.468627.001
  • Руководство по эксплуатации РАПМ.464333.008РЭ
  • Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАПМ.435141.001РЭ

Технические характеристики

Технические характеристики приемника ПТ-12:

ПараметрЗначение
Активные частоты, Гц273, 1024, 8928, 32768 (33 K)
Диапазон рабочих частот при работе без генератора"ЭФИР"(48 - 14000 Гц), "РАДИО" (10 - 36 кГц), 50 Гц
Определение глубины залегания коммуникацииОт 0,10 м до 6,00 м
Определение тока рабочей частоты в коммуникацииОт 10 мА до 10,0 А
Габаритные размеры, не более700 x 300 x 140 мм
Масса, не более1,7 кг
Диапазон рабочих температурот -20 до +55°C

Технические характеристики генератора ГТ-75:

ПараметрЗначение
Рабочие частоты, Гц273, 526, 1024, 8928
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Втот 10 до 75
Диапазон напряжений питания от источника постоянного тока, Вот 10,5 до 14
Сила тока, потребляемая от источника постоянного тока, Ане более 10
Диапазон рабочих температур, °Сот -30 до +55
Выходной ток, Адо 12,0
Габаритные размеры, не более, мм275 х 250 х 180
Масса, не более, кг8,5
