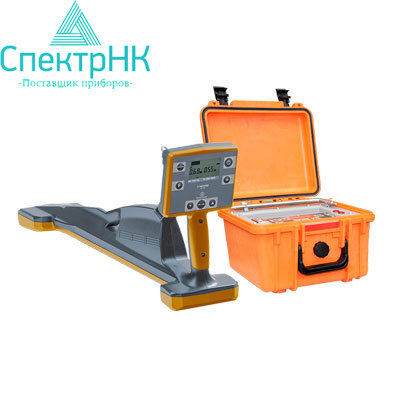

Трассоискатель Сталкер 15-12

Гарантия производителя	Производитель: Радио-Сервис
Доставка по Казахстану	Артикул: s01609

Цену уточните у менеджера

Запросить КП Консультация

Описание сталкер 15-12

Удобный, надежный, простой в эксплуатации трассоискатель для поиска подземных коммуникаций. В комплект поставки Сталкер 15-12 входит новый генератор ГТ-15 со встроенным индуктором и приемник ПТ-12.

Приемник ПТ-12 совместно с генератором ГТ-15 обеспечивает определение планового положения кабельных линий и металлических трубопроводов (коммуникаций) с указанием отклонения от ее оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты от генератора.

Приемник без применения генератора обеспечивает на рабочих частотах:

«50 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
«ЭФИР» и «РАДИО» – поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов.

Генератор ГТ-15 предназначен для подачи в линии исследуемых коммуникаций рабочих сигналов и совместно с приемником ПТ-12 позволяет определить конфигурацию трассы, глубину залегания и места повреждения изоляции кабелей и трубопроводов. Форма выходного тока для ГТ-15 –модифицированный синус.

Особенности трассопоискового комплекса Сталкер 15-12

Простой, интуитивно-понятный поиск коммуникации;
РАДИО частота (пассивная) для поиска трассы без генератора;
Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
Легкий и компактный генератор ГТ-15.

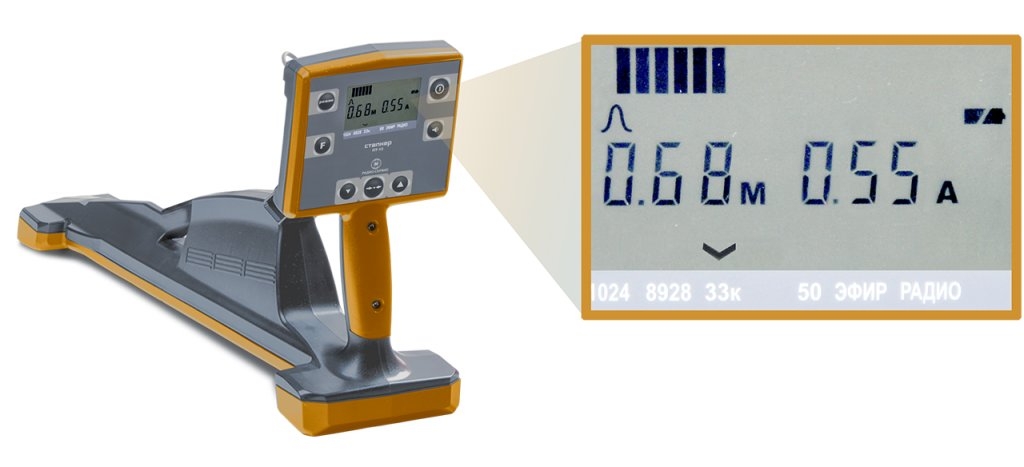

Особенности приемника ПТ-12

Легкий, ударопрочный, брызгозащищенный корпус;
Жидкокристаллический антибликовый дисплей с подсветкой;
Встроенный динамик;
Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
Режимы поиска: острый максимум, пологий максимум, минимум;
Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.

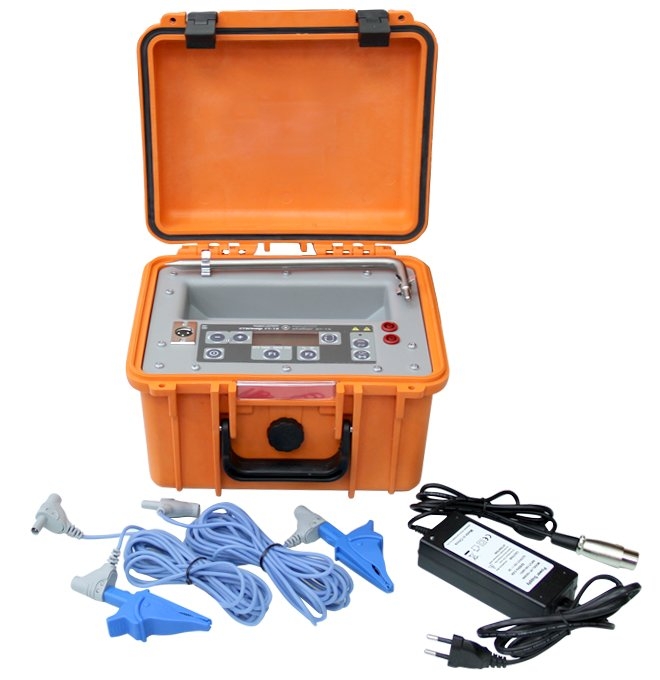

Особенности генератора ГТ-15

Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора ГТ-15;
одновременная подача двух частот;
индикация величины выходного тока;
напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;

Комплект поставки сталкер 15-12

Приемник Сталкер ПТ-12
Телефоны головные РЛПА.468627.001
Блок питания БПН-А 12-0,5
Батарейный отсек 5*АА
Руководство по эксплуатации РАПМ.464333.008РЭ
Сумка приемника
Генератор Сталкер ГТ-15 со встроенным индуктором (новинка) РАПМ.435131.005
Штырь заземления 20 см РАПМ.746711.001
Блок питания БПН-12-3
Провод соединительный 5м РАПМ.685614.011
Зажим типа «крокодил»
Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАПМ.435141.001РЭ

Технические характеристики

Технические характеристики приемника ПТ-12:

Параметр	Значение
Активные частоты, Гц	1024, 8928, 32768 (33к)
Диапазон рабочих частот при работе без генератора	"ЭФИР"(48 - 14000 Гц), "РАДИО" (10 - 36 кГц), 50 Гц
Определение глубины залегания коммуникации	От 0,10 м до 6,00 м
Определение тока рабочей частоты в коммуникации	От 10 мА до 10,0 А
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более	+- 0,1 м
Габаритные размеры, не более	700 x 300 x 140 мм
Масса, не более	1,7 кг
Диапазон рабочих температур	от -20 до +55°C

Технические характеристики генератора ГТ-15:

Параметр	Значение
Рабочие частоты, Гц	273, 1024, 8928, 32768 _{(33 K)}
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт	от 1 до 10
Сила тока, потребляемая от источника постоянного тока, А	не более 1,8
Диапазон рабочих температур, °С	от -30 до +55
Габаритные размеры, не более, мм	210 х 130 х 100
Масса, не более, кг	2,5
